Die Dampfmaschine
Abschnitt S - Das Dampfsystem

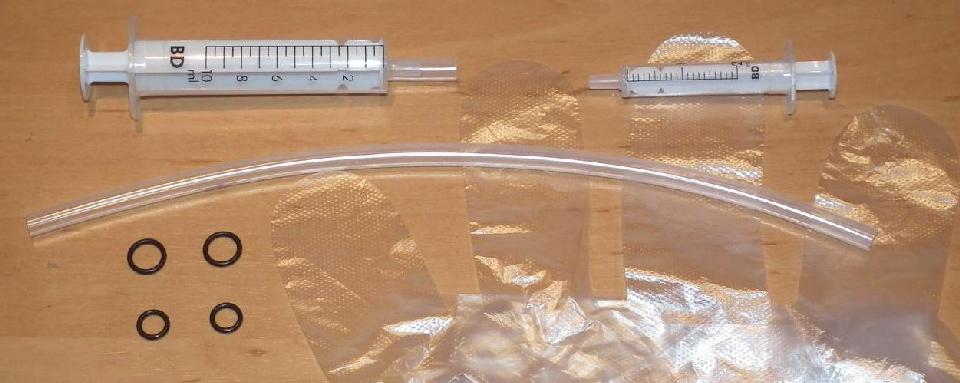

Die fuer das Dampfsystem benoetigten Teile
Wie zwei Spritzen, ein Silikonschlauch, vier O-Ringe und ein Einweg-Handschuh in ein Dampfsystem verwandelt werden, wird in den Schritten 113 bis 116 erklaert.
Im Bild ist bei der grossen Spritze der bereits vollzogene Schritt 113 zu erkennen: Auf der Duese steckt ein 2cm langes Stueck Silikonschlauch. Alternativ kann auch ein 3.2mm Schrumpfschlauch entsprechender Laenge verwendet werden, der auf die Duese aufgepresst (aber NICHT geschrumpft) wird. Eine Befestigung ist hierbei nicht notwendig.
Verbindung von Kolbenbalg und Dampfschlauch

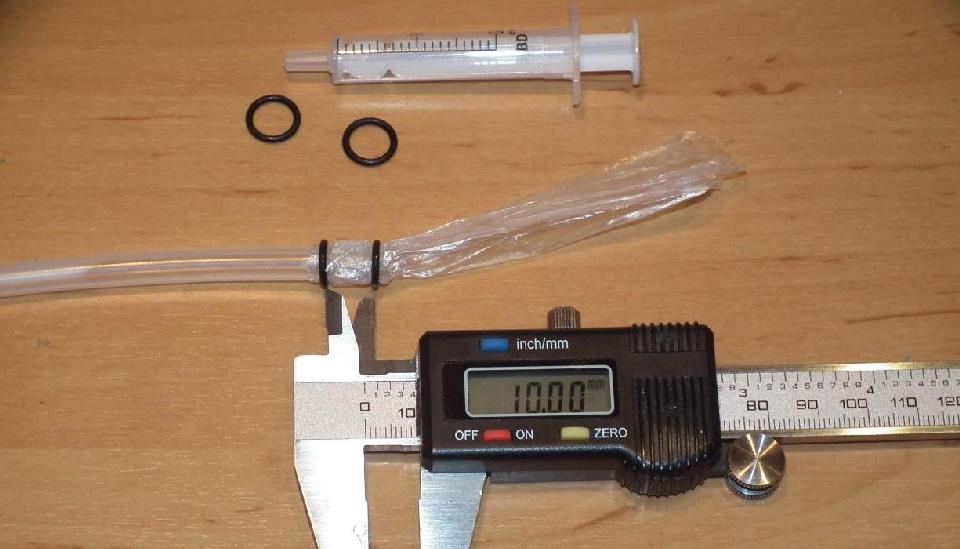

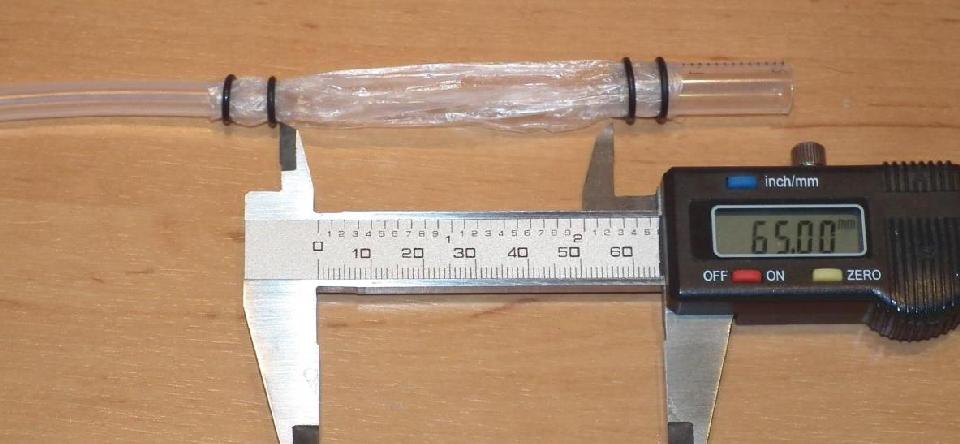

Schritt 114 - Ein Finger des Handschuhs wird abgeschnitten und das geschlossene Ende mit einem fuer den Schlauch passenden Loch versehen. Durch dieses wird der Schlauch gefuehrt und mit den beiden kleinen O-Ringen fixiert, die einen Abstand von 1cm haben muessen.
Mit einfachsten Mitteln
Gemaess der Schritte 115 und 116 wird das Dampfsystem mit dem Abdampfrohr - bestehend aus der kleinen, modifizierten Spritze - komplettiert. Die Abdichtung auf der Abdampfseite erfolgt mittels der grossen O-Ringe.
Abschnitt T - Der Einbau des Dampfsystems und der Abdampf-Konus
So langsam wird es ernst...
Einbau des Dampfsystems in den Zylinderblock entsprechend der Beschreibung in Schritt 117, hier der Bereich rechts der Trennwand. Die O-Ringe liegen an der Aussen- und an der Trennwand an.
Schritt 117 zweiter Teil - die Abdampfseite mit Abdampfrohr und Kondenswasserbehaelter
Das Abdampfrohr ragt in den Kondenswasserbehaelter. Beim Einbau ist darauf zu achten, dass sich der Kolbenbalg nicht verwindet.

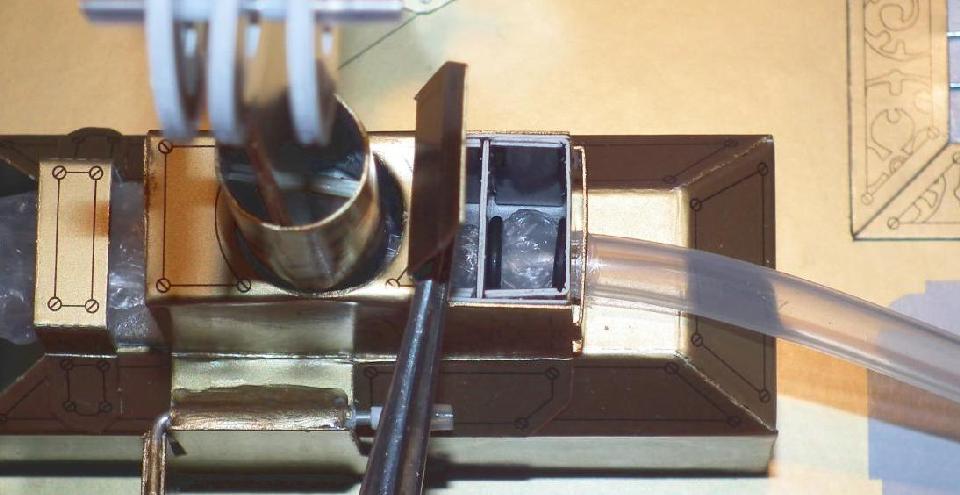

Montage von Sicherheitsventil und Dampfschlauch

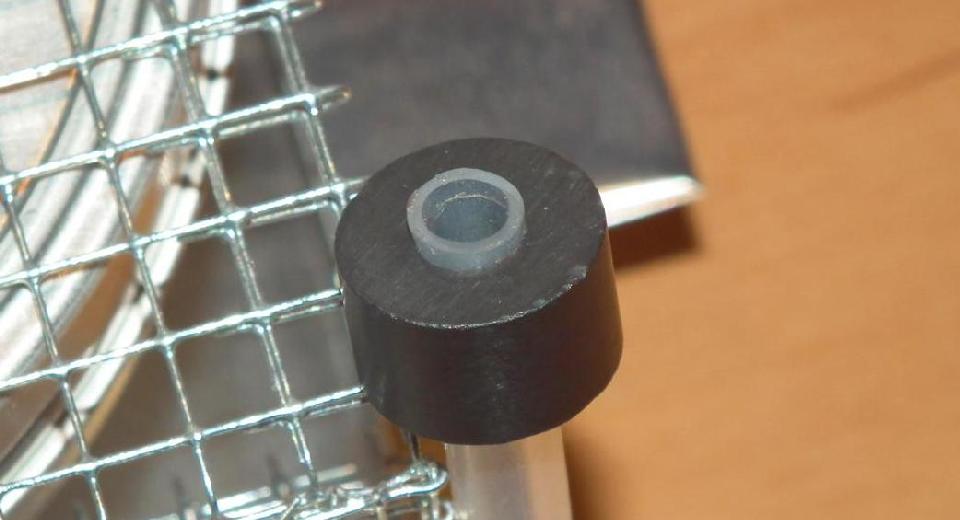

Der Dampfschlauch wird durch den Magneten gefuehrt und sollte 1 bis 2 mm ueber dessen Rand hinausragen. Mehr Prosa dazu in Schritt 118 der Anleitung.
Herstellung des Abdampf-Konus

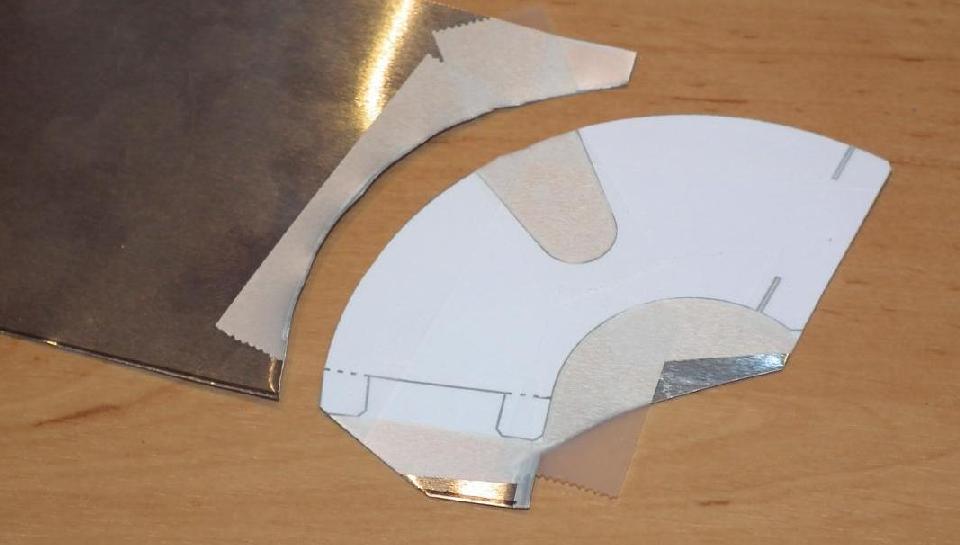

Mitten im Schritt 119 - Nachdem die (Kopie der) Schablone fuer den Abdampf- Konus auf dem Blech mittels einiger Streifen Klebefilm fixiert wurde, werden die entsprechend erforderlichen Schnitte durchgefuehrt.
Auf biegen und ... falzen.

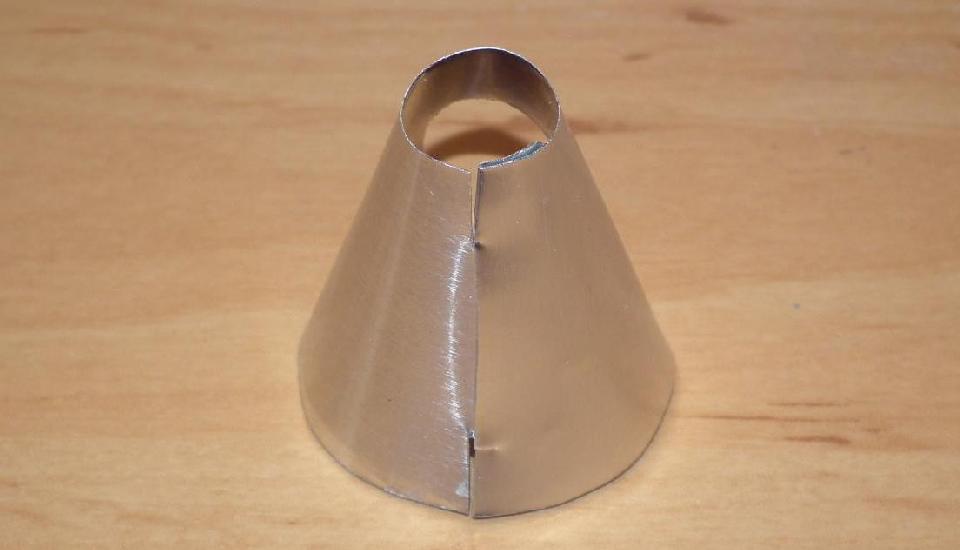

In Schritt 120 wird das Biegen des Bleches zu einem Konus und wie mit den Laschen zur Arretierung zu verfahren ist beschrieben. Das Ergebnis ist im obigen Bild zu sehen.
Nach Abschluss des Schritts 120

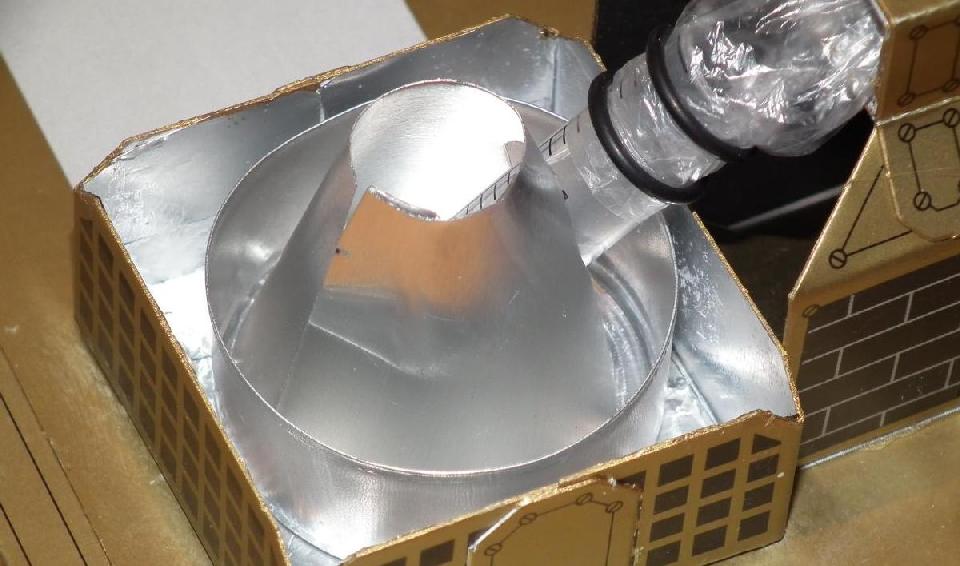

Das Abdampfrohr ragt in den Kondenswasserbehaelter in welchem der Abdampf-Konus steht. Letzterer sorgt dafuer, dass der Abdampf in das Rohr des Kamins gelangt.
Abschnitt U - Die Justierung von Kolbenstange und Ventilstange
Montage von Ventilstange und Anlenkhebel des Ventils

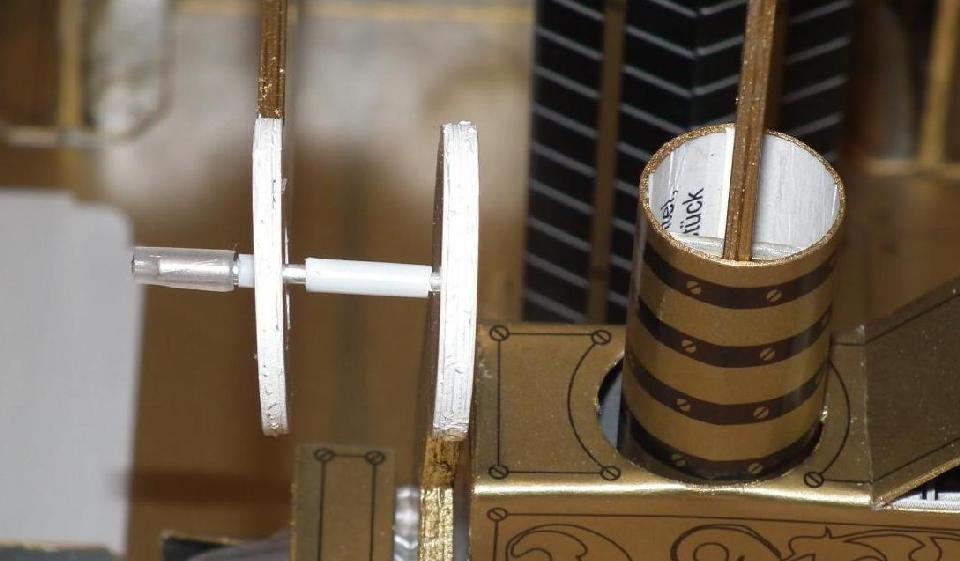

Schritt 122 - Zwei Distanzhalter und eine Arretierung auf dem Anlenkhebel des Ventils. Entgegen der Anleitung wurde das Distanzstueck zwischen Ventil und Ventilstange mit einer Laenge von 14mm ausgefuehrt. Entsprechend kuerzer ist das Arretierungsstueck.
Die Schritte 121 und 123 erlauben keine sinnvollen Bilder - man folge dem Text der Anleitung !
Abschnitt V - Die erste Inbetriebnahme

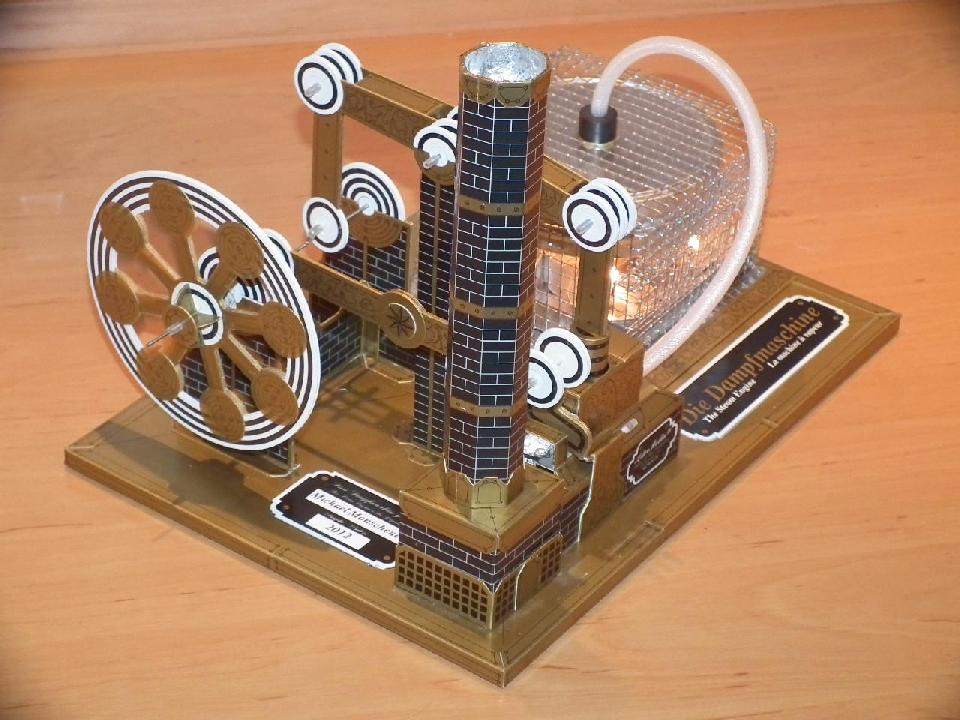

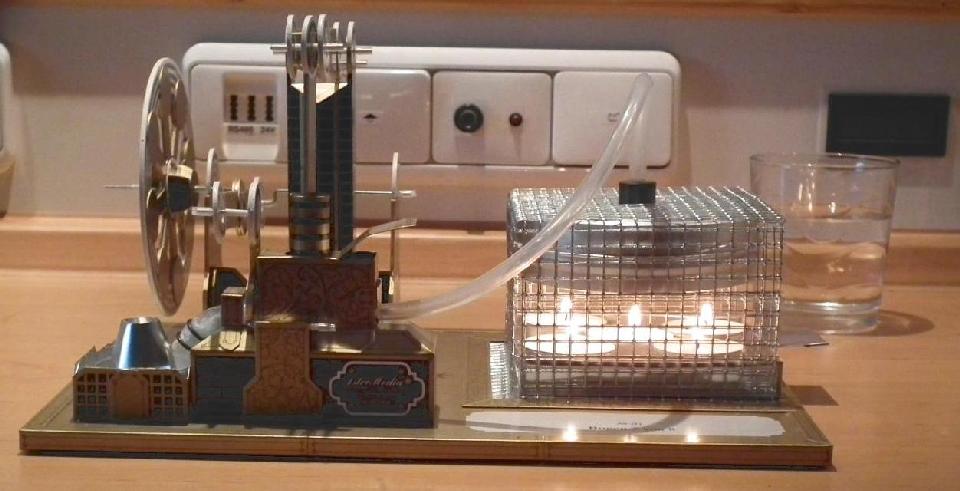

Die bis auf ein paar wenige Details fertige Maschine

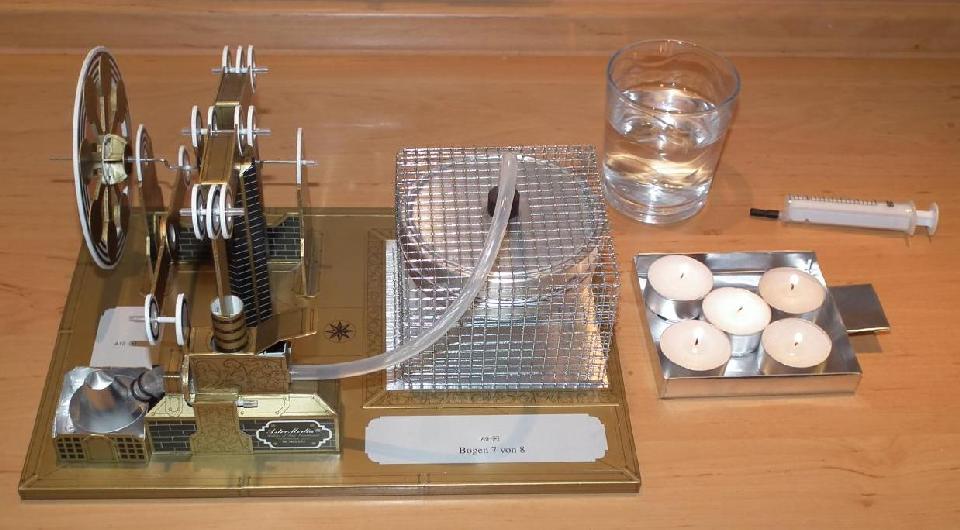

Zustand nach den Schritten 124 und 125 - Kessel gemaess Vorgabe gefuellt, fuenf Teelichter und ein noch nicht eingesetzter Kamin.
Es dampft !
Video groesser darstellen
Ein angesichts der verwendeten Materialien beeindruckendes Ergebnis
Video groesser darstellen
