Der grosse Sternenhimmel
Dieser Kartonbausatz fuer eine kuppelfoermige Sternenkarte ermoeglicht das Auffinden der in Mitteleuropa sichtbaren Sterne und Sternbilder zu jeder Jahreszeit durch seine dreidimensionale Konstruktion auf einfachste Art.
Bilder zur Bauanleitung
Der Text der im Bausatz von AstroMedia enthaltenen Bauanleitung beschreibt den Bauvorgang umfassend und Schritt fuer Schritt. Entsprechend ist der Bau unproblematisch. Die folgenden Bilder zeigen die Entstehung des 3D-Modells. Fuer die Bauzeit ist unter Einbeziehung von hinreichend notwendiger Praezision sowie Ruest- und Wartezeiten mit etwa 5 Stunden zu rechnen.
Die ausfuehrliche Bauanleitung eruebrigt weitere Prosa zum Prozedere...

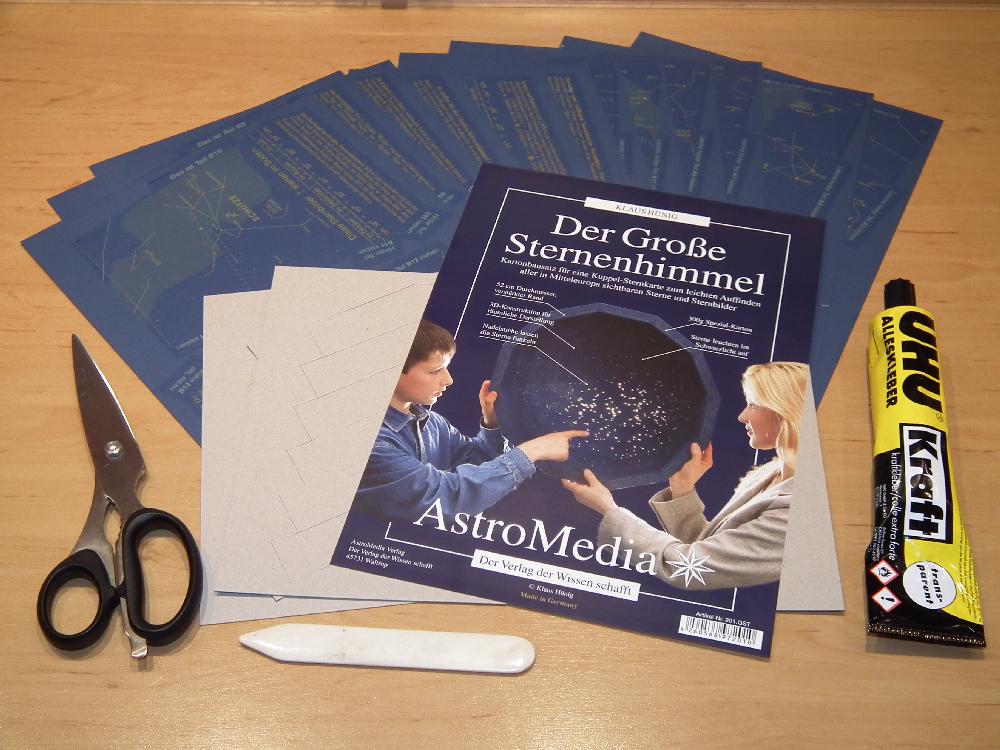

Frisch ausgepackt - Kartonboegen, Anleitung und Ruestzeug.
Ferner hilfreich sind noch eine Stecknadel zur Verteilung von Klebstoff an schwer zugaenglichen Stellen sowie ein Topf und ein etwa 60cm hoher, zylinderartiger Gegenstand (z.B. eine entsprechende Vase). Siehe auch weiter unten.

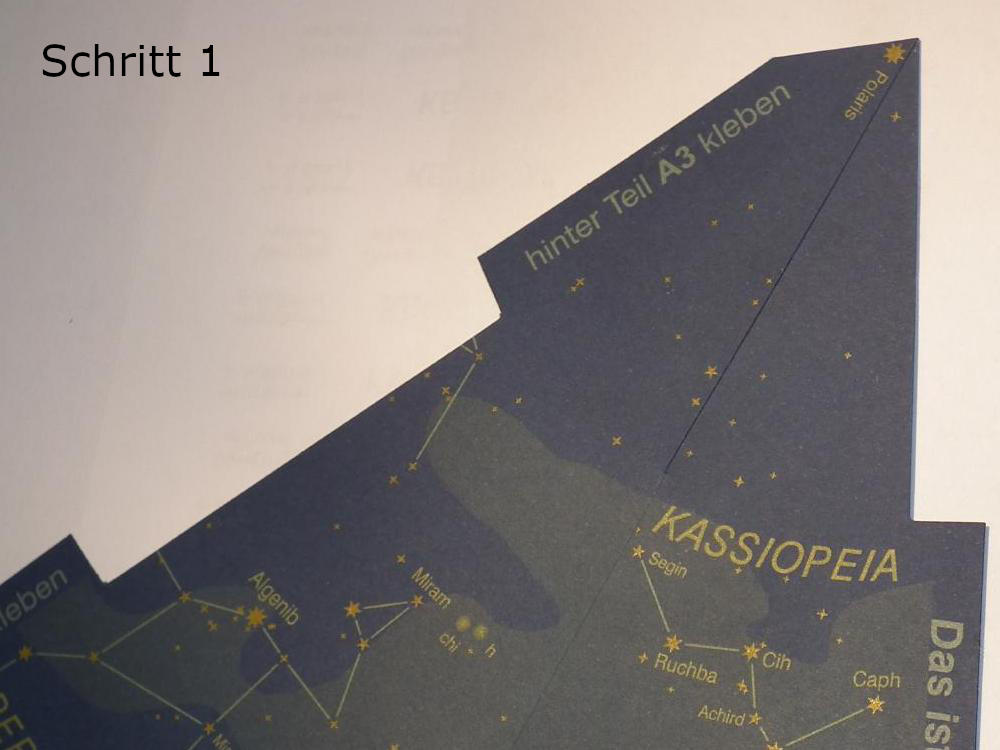

Die beiden fuer den Schritt 1 benoetigten Teile, deren Spitzen exakt aufeinander geklebt werden muessen.

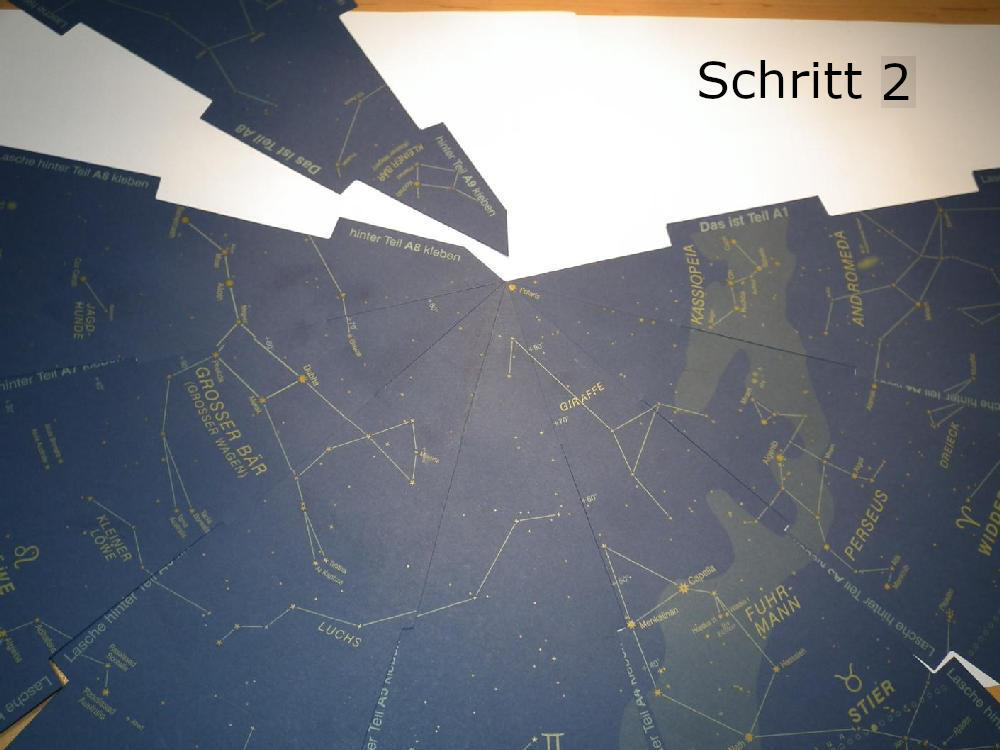

In Schritt 2 erfolgt die Verklebung mit den weiteren Teilen A3 bis A12 gemaess des Prozederes wie in Schritt 1.
Die Verklebung von A12 mit A1 ist auf einer ebenen Flaeche nicht moeglich. Man helfe sich...
... mit etwas, was das Zentrum des flachen Kegels von unten stuetzt.

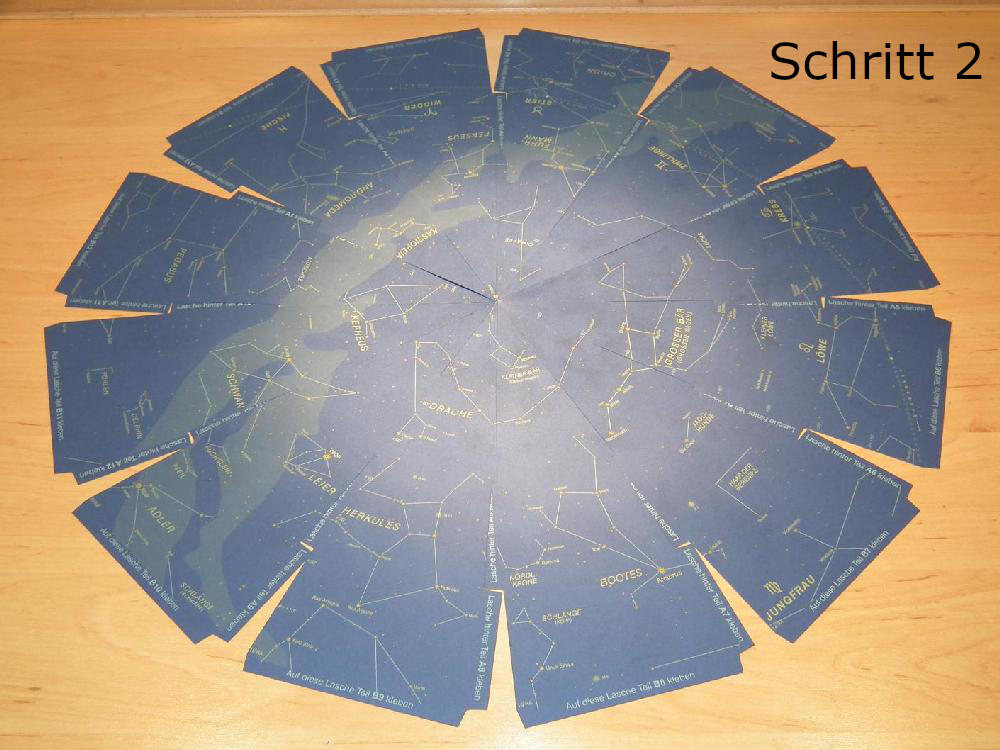

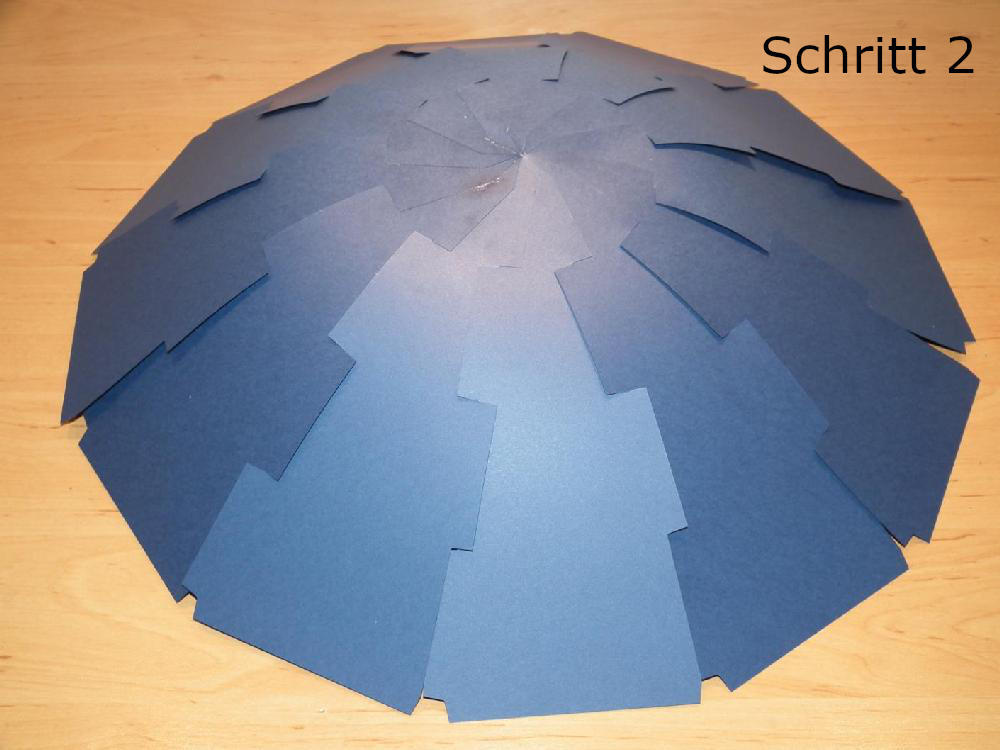

Schritt 2 ist mit der Entstehung des flachen Kegels nun abgeschlossen.

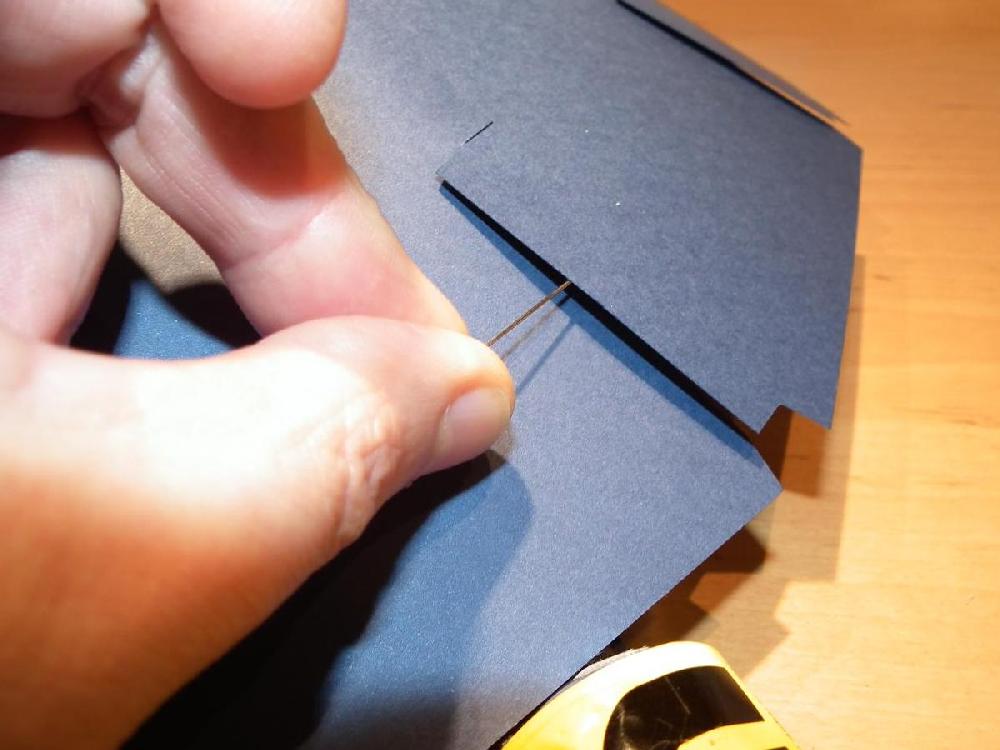

Zur Applikation des Klebstoffs und dessen Verteilung an schlecht zugaenglichen Stellen ist eine Stecknadel hilfreich.

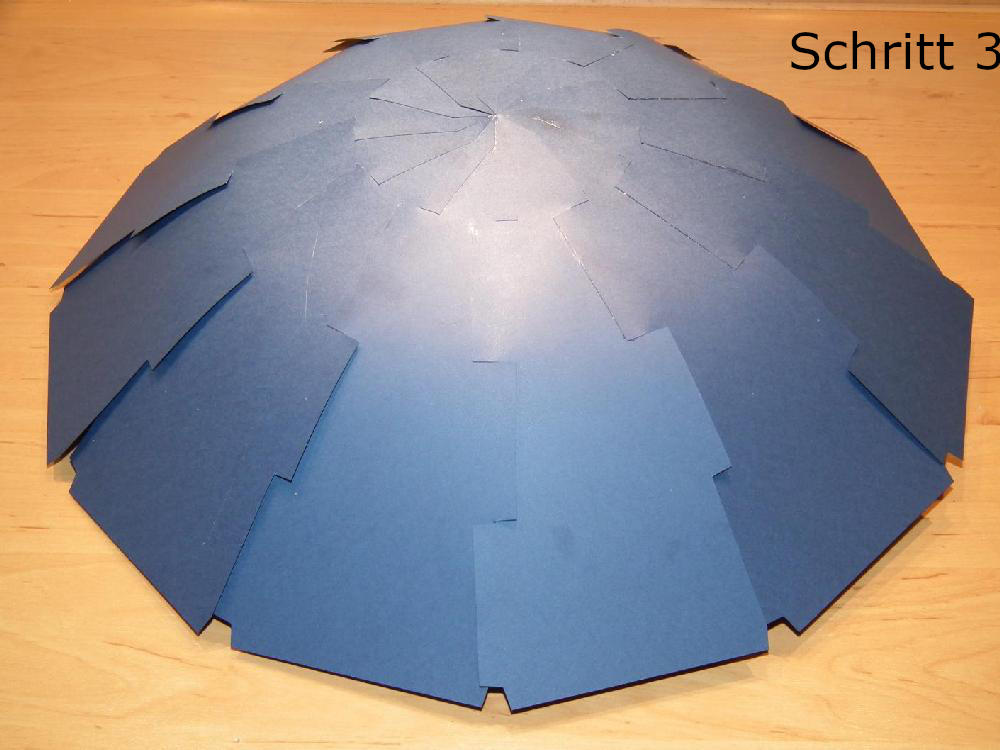

Im Verlauf von Schritt 3 werden die weiteren Laschen der Teile A1 bis A12 miteinander verklebt.

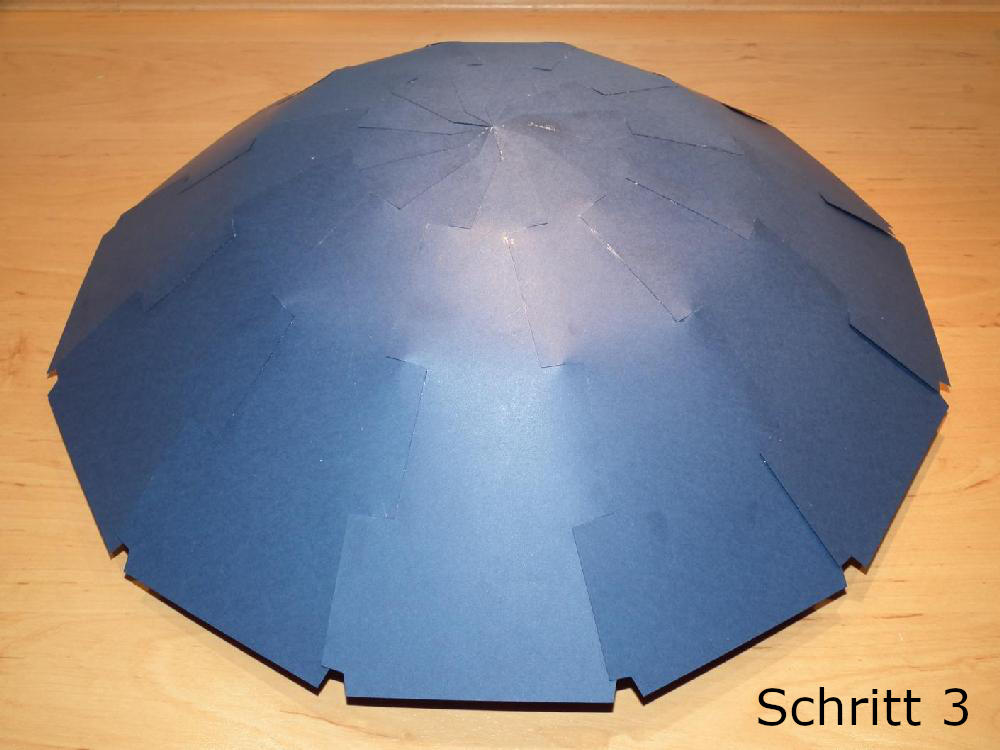

Weitere Verklebung der Laschen in Schritt 3

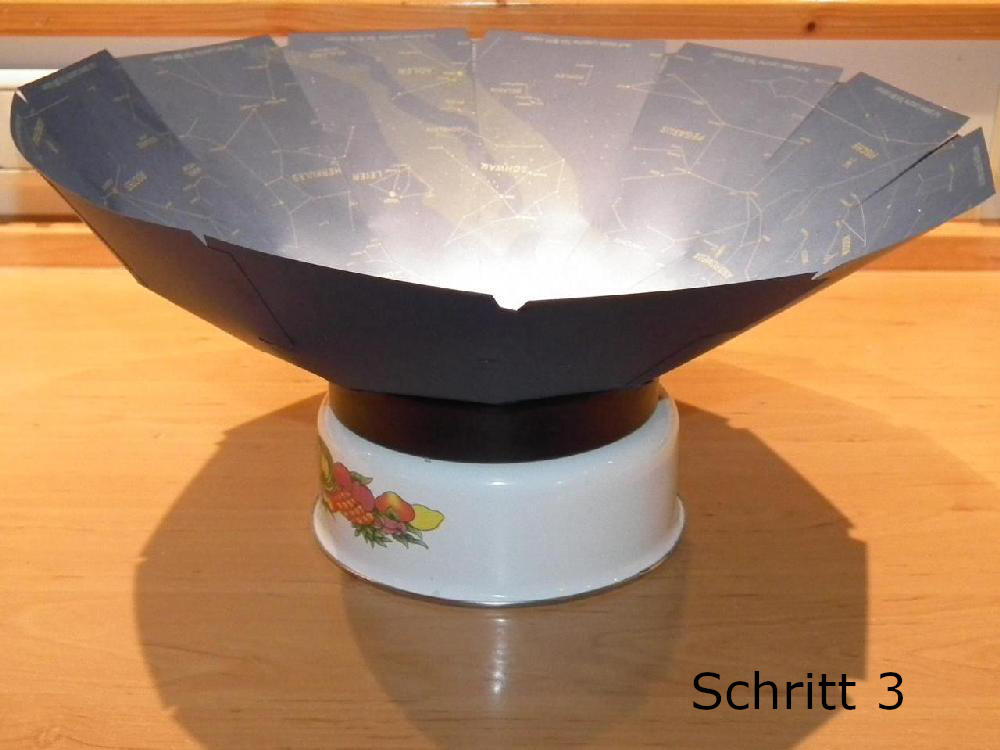

Fuer die letzte Runde der fuer die Vervollstaendigung von Schritt 3 erforderlichen Verklebungen wird das Objekt wieder auf seine "Spitze" gestellt.

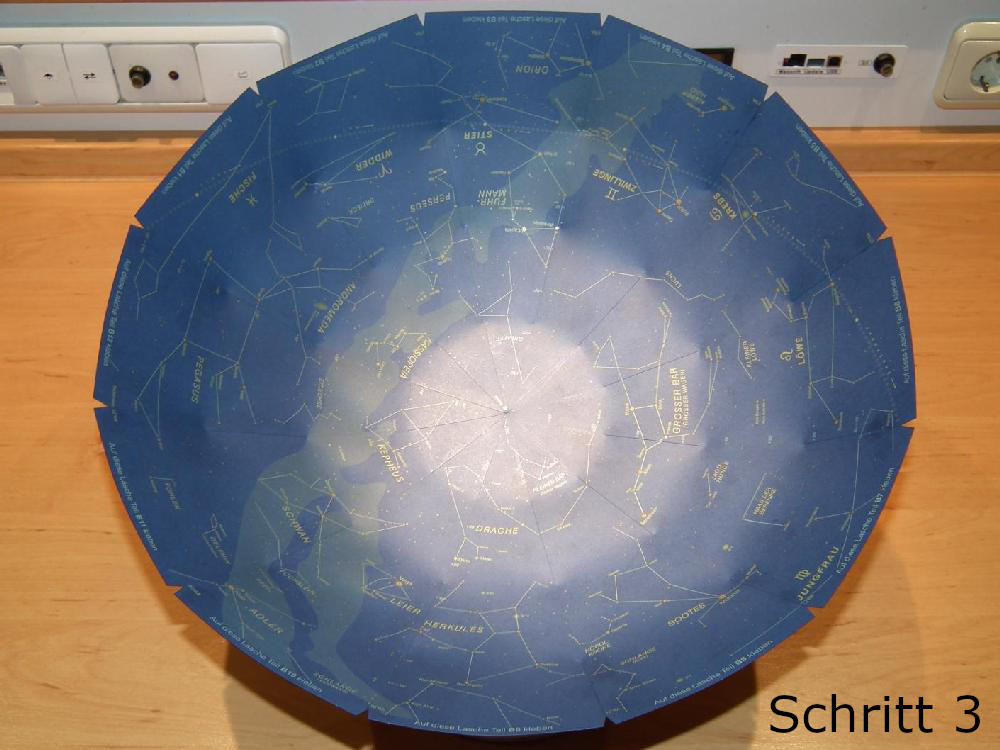

Nach Abschluss von Schritt 3 sind saemtliche Laschen der Teile A1 bis A12 miteinander verklebt.

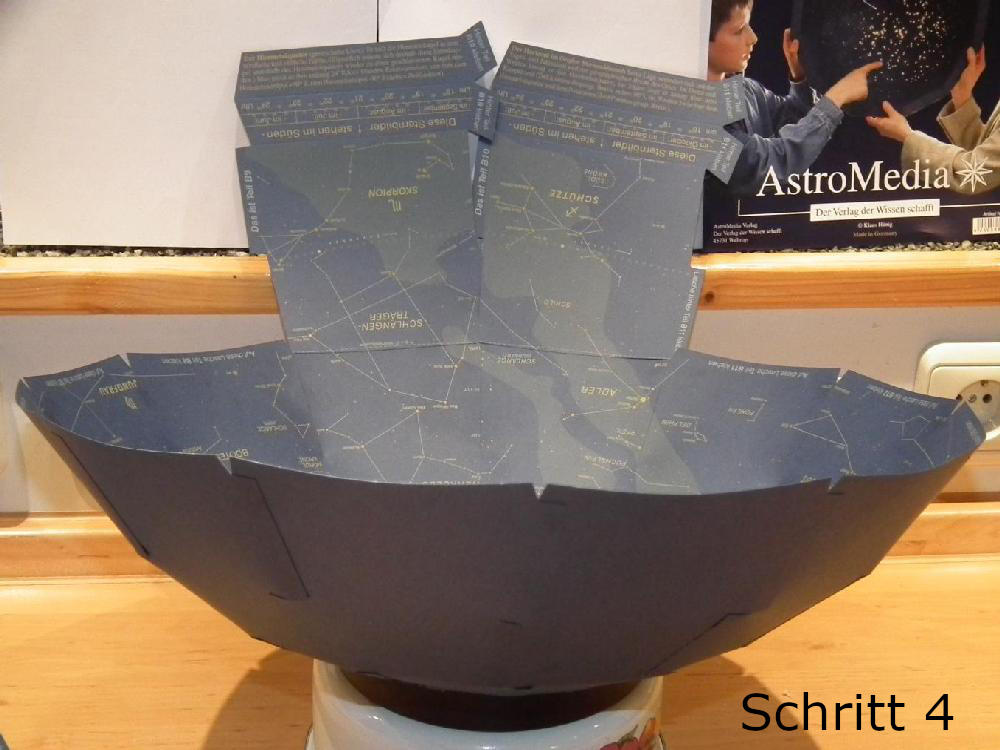

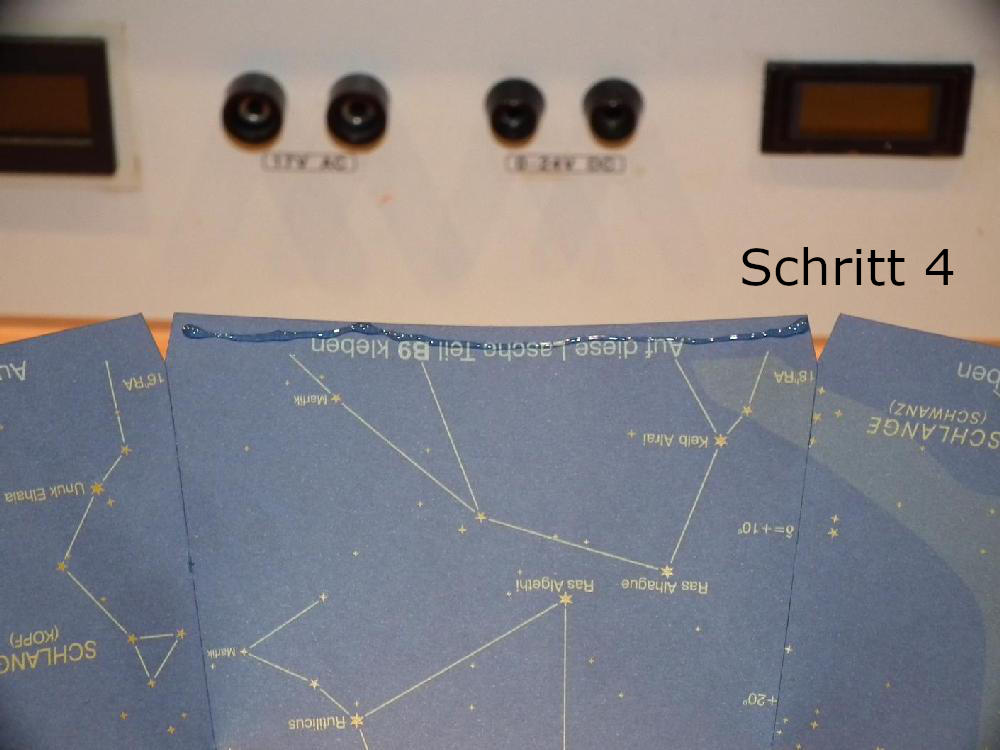

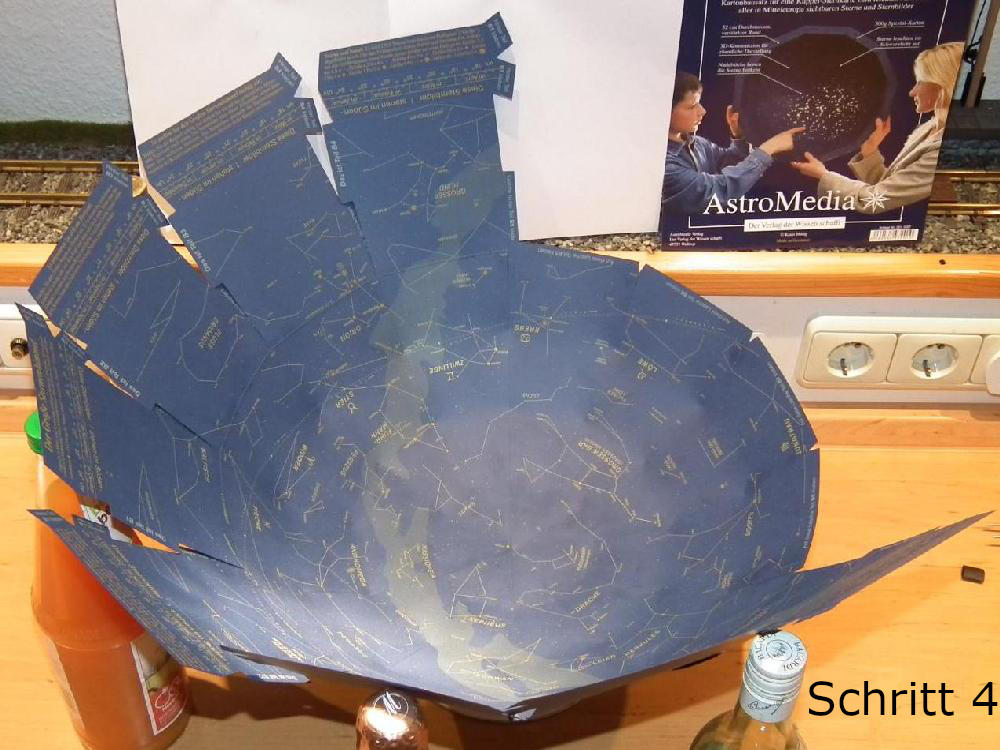

In Schritt 4 werden die Teile B1 bis B12 an die entsprechend zugehoerigen A-Teile geklebt. Man beginne mit der Applikation des Klebstoffes auf einem A-Teil und...
... fahre nach aus zuvor bekannter Vorgehensweise mit den anderen B-Teilen fort.
Wieder kommen einige Hilfsmittel zum Einsatz.
Die Vase unterstuetzt bei der Verklebung der Laschen der B-Teile.
Zur Verklebung der Laschen der B-Teile wird das Objekt auf die Vase gestuelpt.
Die Applikation des Klebstoffes ist hier deutlich einfacher als zuvor, da sich die Laschen hier vor der Verklebung knickfrei umbiegen lassen.

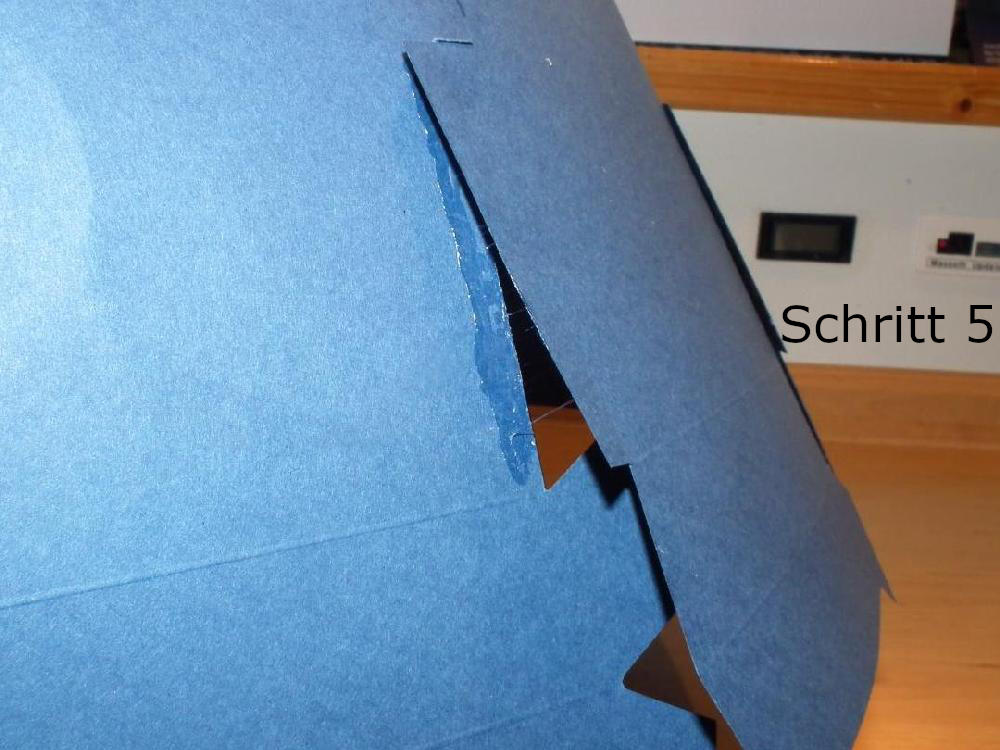

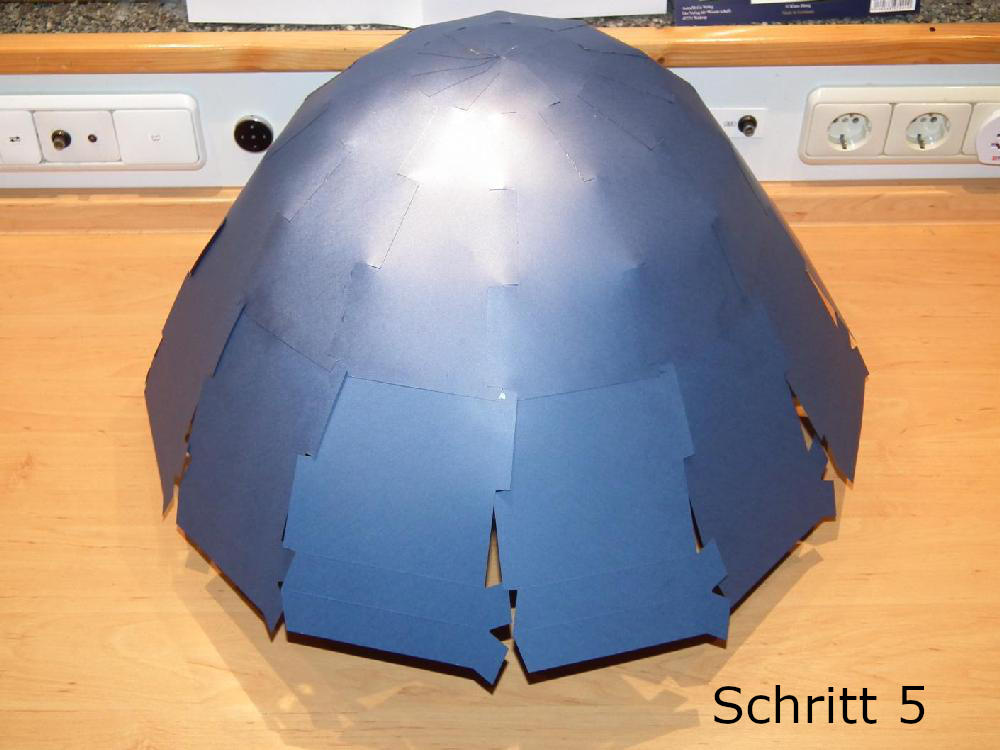

Ansicht des Objektes nach Abschluss von Schritt 5.

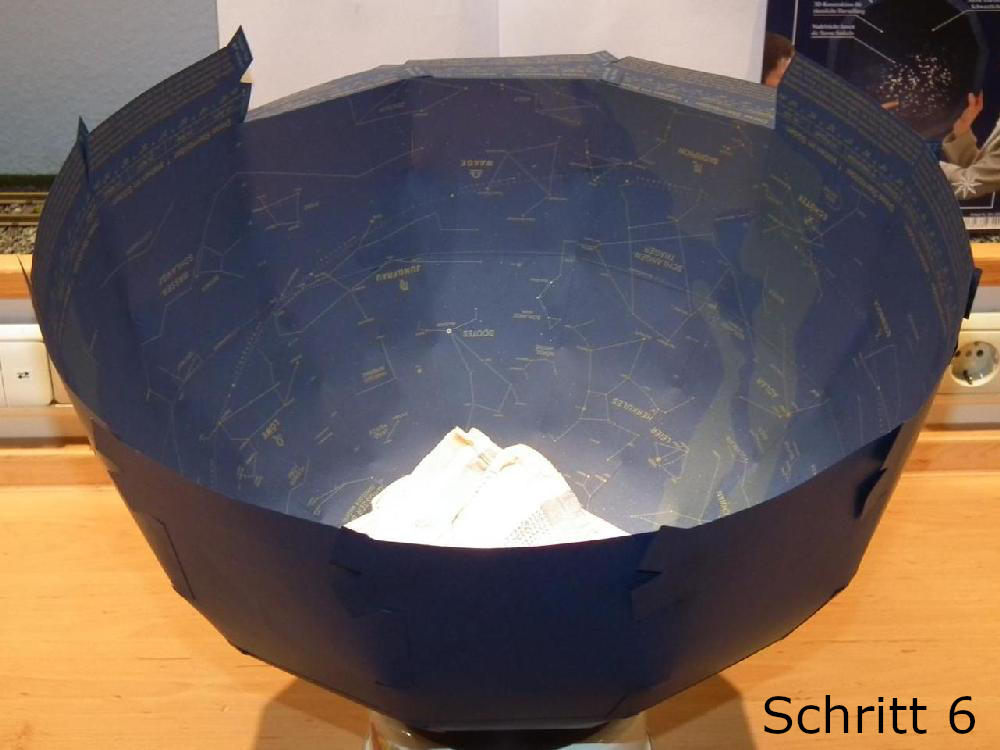

In Schritt 6 werden die Raender der B-Teile nach aussen umgeknickt und deren Lasche mit der des jeweiligen Nachbarteils verklebt.

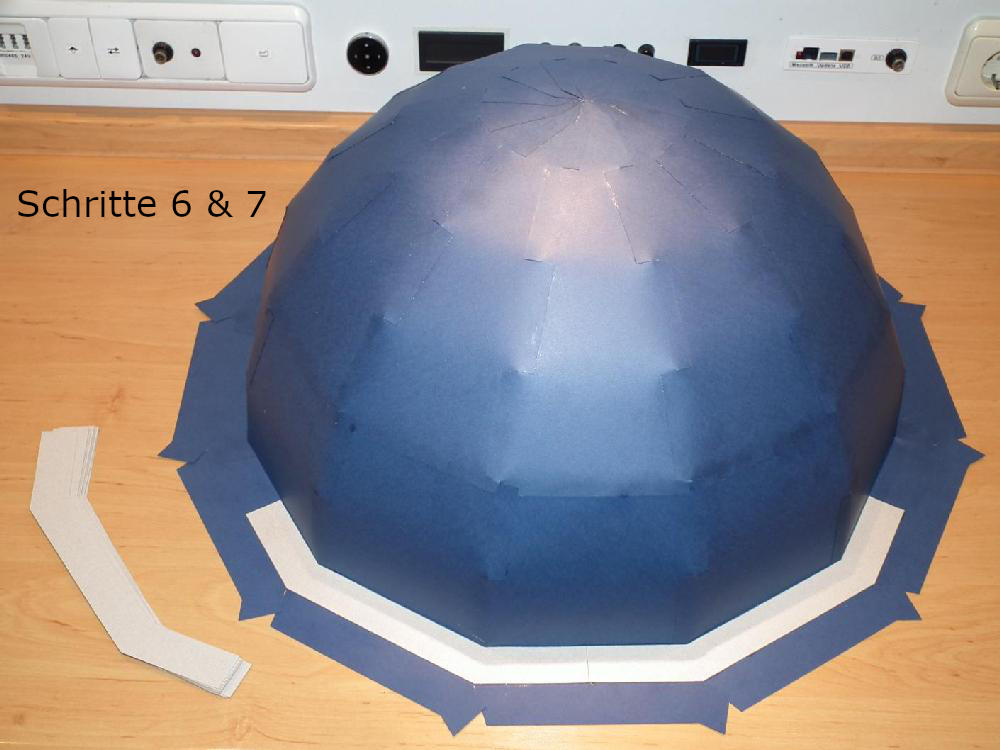

Die Laschen der Raender der B-Teile sind miteinander verklebt, es wird die erste Lage der Verstaerkungswinkel angebracht.
Versetzte Verklebung der zweiten Lage der Verstaerkungswinkel.

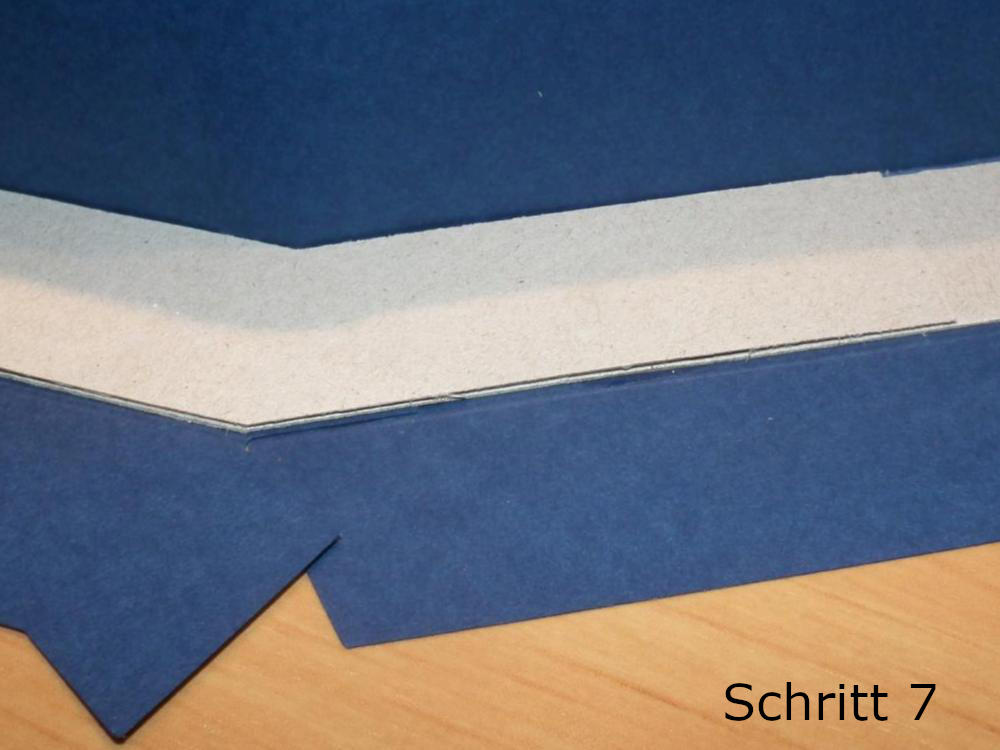

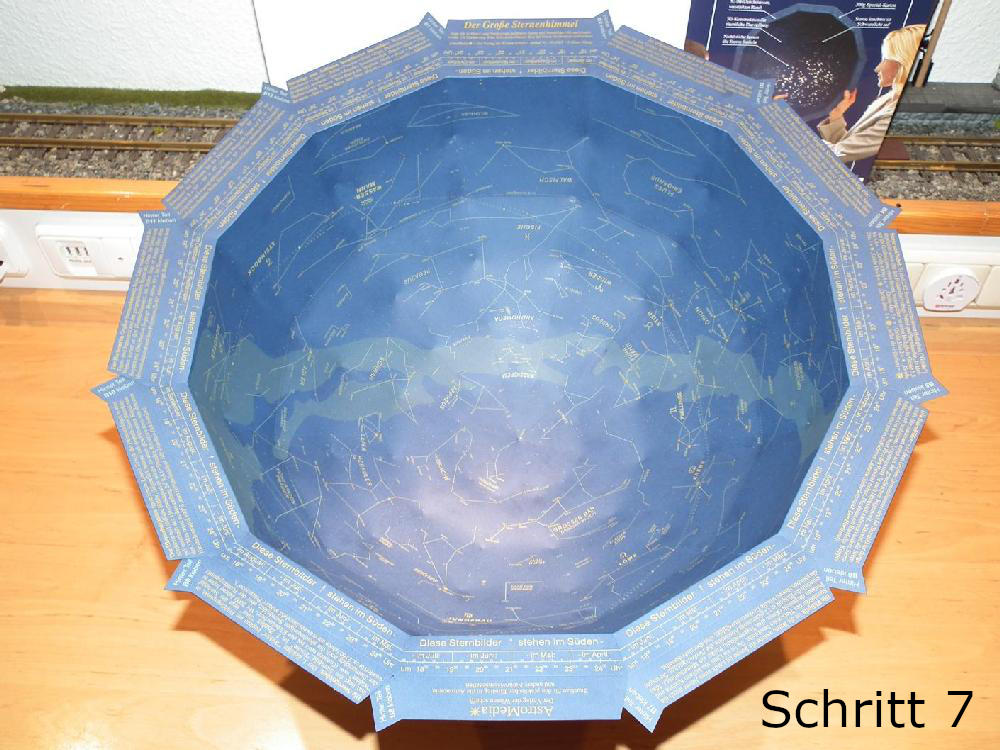

Schritt 7 ist abgeschlossen - Ansicht der bedruckten Seite.

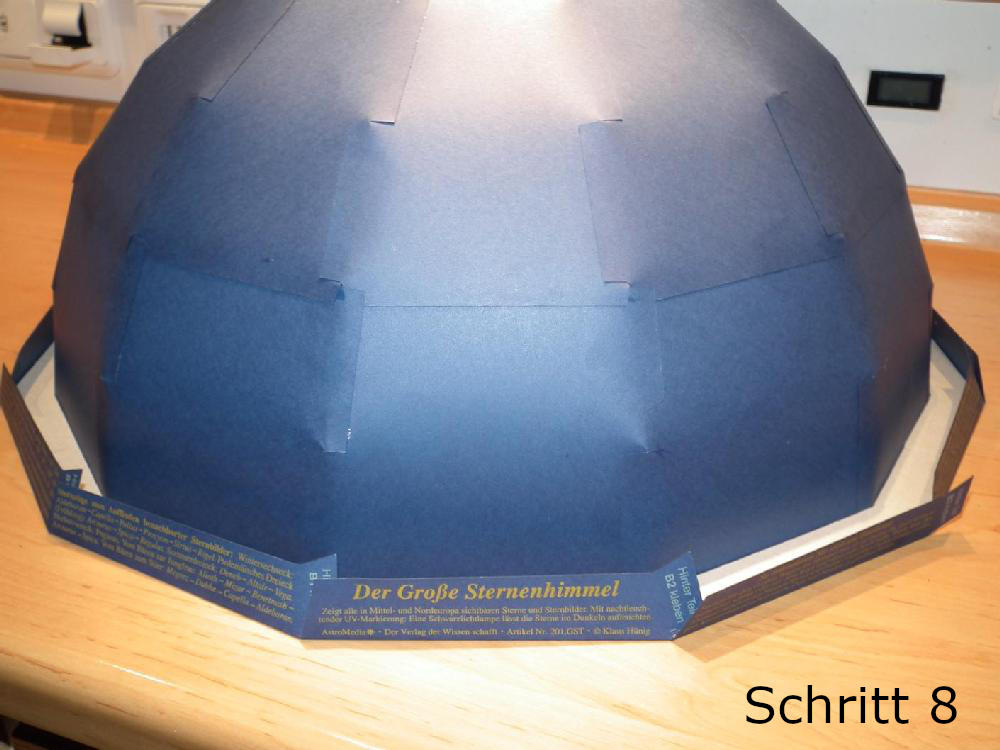

In Schritte 8 werden die Randteile umgeknickt und ...
... auf die Verstaerkungswinkel geklebt.

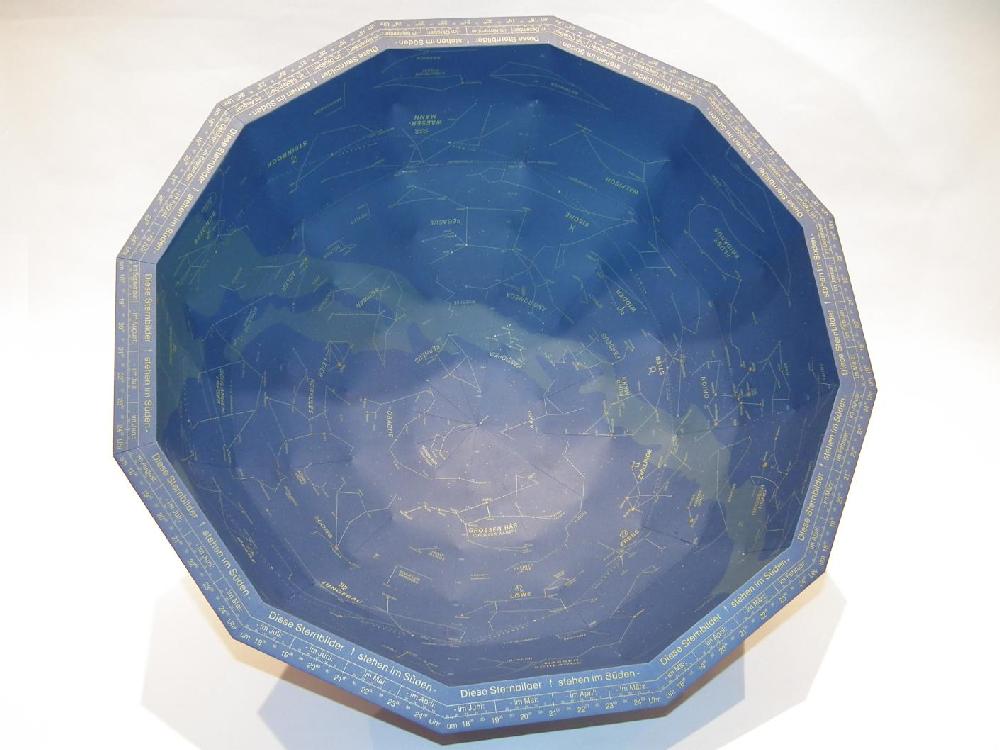

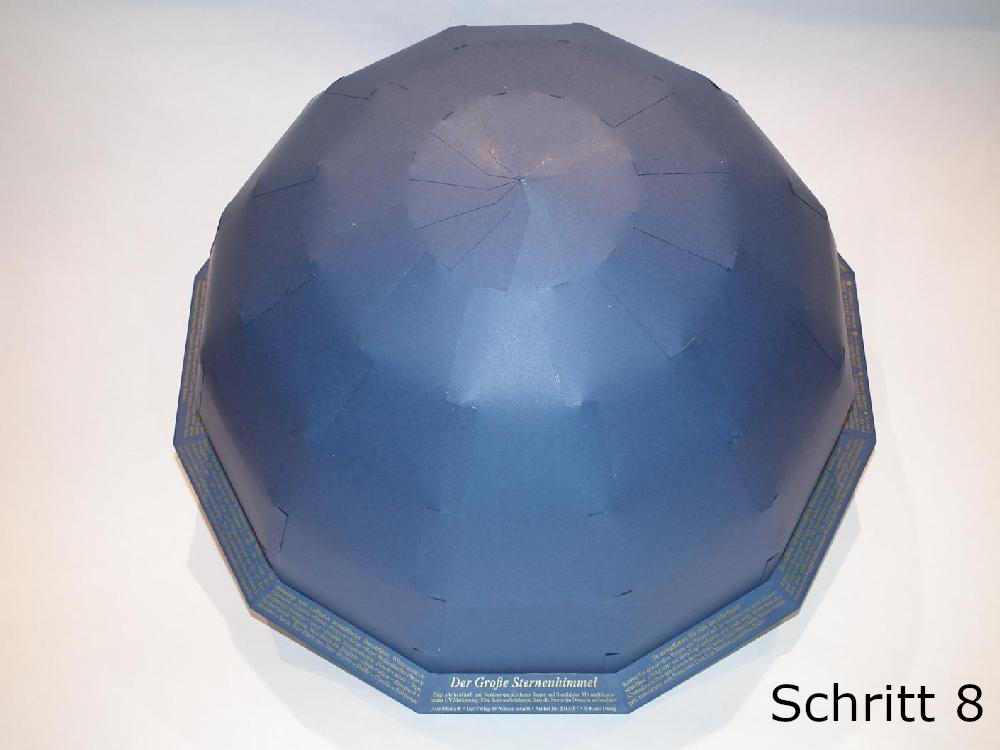

Der Bau der dreidimensionalen Darstellung des Sternenhimmels ist hiermit abgeschlossen. Ein aufgrund seiner Groesse und seines Informationsgehalts beeindruckendes Objekt !
Eine Verwendung als Projektor ist ebenfalls moeglich. Hierzu koennen mit Nadeln unterschiedlicher Groesse (der Leuchtkraft der Sterne entsprechend) Loecher in die Sterne gestochen werden. Platziert man eine Lampe unter der Kuppel, so werden die Sterne an die Decke projeziert.
Alternativ kann der so modifizierte Sternenhimmel auch vor eine Lichtquelle gehalten werden, womit die durchstochenen Sterne beim Blick in den Sternenhimmel wunderbar funkeln.
