Das Baumarkt-Teleskop von AstroMedia

Ein Schnellbaukasten


AstroMedia hat mit seinem Baumarkt-Teleskop eine denkbar einfache und preisguenstige Moeglichkeit geschaffen, ein Teleskop mit 30facher Vergroesserung unter Zuhilfnahme von Abflussrohrteilen aus dem Baumarkt zu bauen.

Nachdem 1608 ein niederlaendischer Brillenmacher einen Vorlaeufer des Linsenteleskops unter Verwendung je einer konvexen und konkaven Linse erfand, wurde es 1609 erstmals wissenschaftlich von Glileo Galilei eingesetzt.
Johannes Kepler beschrieb 1611 ein anderes Prinzip, nach welchem an beiden Enden des Teleskops Sammellinsen verwendet werden. Dieses bietet gegenueber den vorgenannten Teleskopen die Vorteile eines statischen Bildfeldes und einer wesentlich hoeheren Vergroesserung. Der Aufbau des "Baumarkt-Teleskops" folgt dem keplerschen Prinzip.

Bilder zur Bauanleitung


Der Bau des Teleskops ist dank der im Bausatz enthaltenen praezisen und ausfuehrlichen Anleitung recht einfach und geht entsprechend schnell von der Hand. Die Entstehung des Modells wird anhand der folgenden Bilder dokumentiert.
Fuer die Bauzeit sind kaum mehr als zwei Stunden zu veranschlagen - selbst unter Einbeziehung von ein wenig Praezision, Ruest- und Wartezeiten.

Im Folgenden wird aufgrund der ausfuehrlichen Bauanleitung auf weitere Prosa verzichtet. Lediglich dort, wo geringfuegig von der Anleitung beim Bau abgewichen wurde, wird die unterschiedliche Arbeitsweise dargelegt.
Die auf den Bildern gezeigten Nummern beziehen sich auf den entsprechenden Arbeitsschritt der Bauanleitung. Bilder ohne Nummer dienen nur als veranschaulichende Ergaenzung.

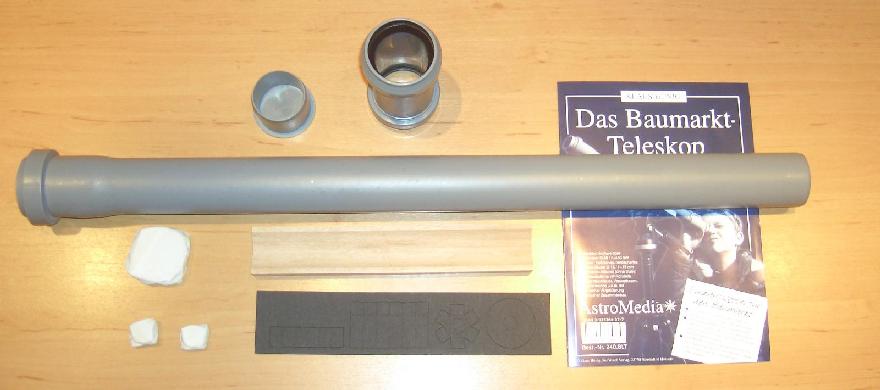

Einzelteile des Bausatzes sowie weiteres Material (drei Rohrteile aus dem Baumarkt)

Aller Anfang ist leicht - Objektivtubus

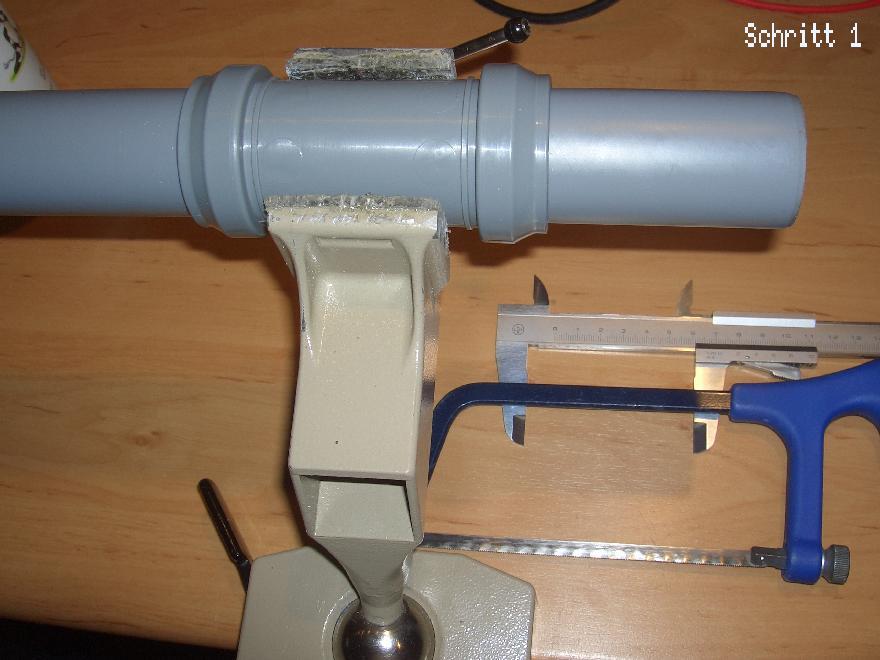

Anstelle einer Markierung auf dem Rohr wird die Muffe als Fuehrung fuer den Schnitt verwendet.

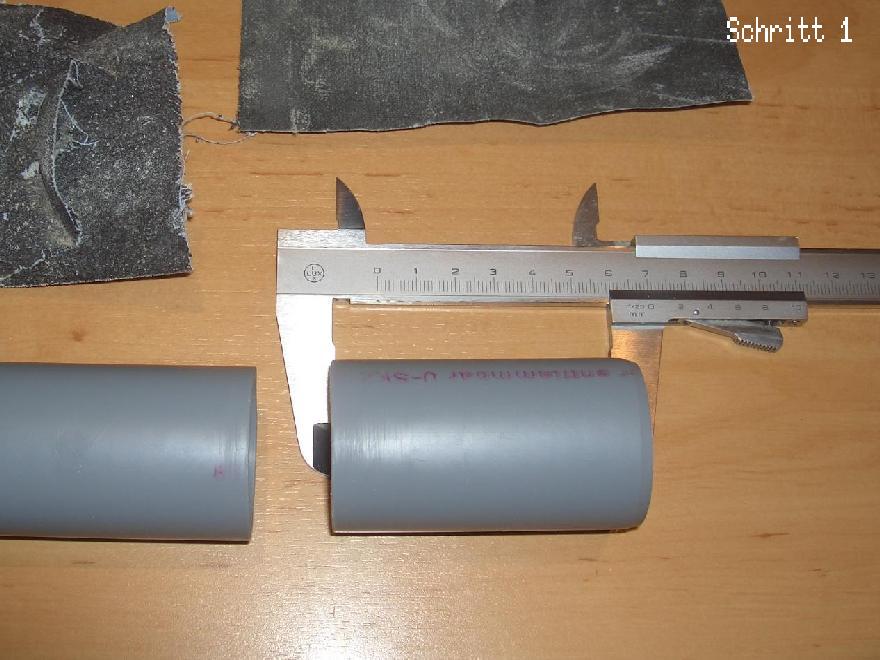

Verschleifen der Schnittkanten mit 80er und 240er Koernung

Zum Zeitpunkt des Baus dieses Teleskops wies die Anleitung 70mm fuer die Laenge des Stücks aus, das vom Objektivtubus abgeschnitten wird - daher das Foto der Schieblehre. Die aktuelle Auflage der Anleitung geht jedoch von 75mm aus, da die Erfahrungen zeigten, dass 75mm besser fuer den Ausgleich von Sehfehlern sind, wenn z.B. ein Brillentraeger das Teleskop ohne Brille benutzt.

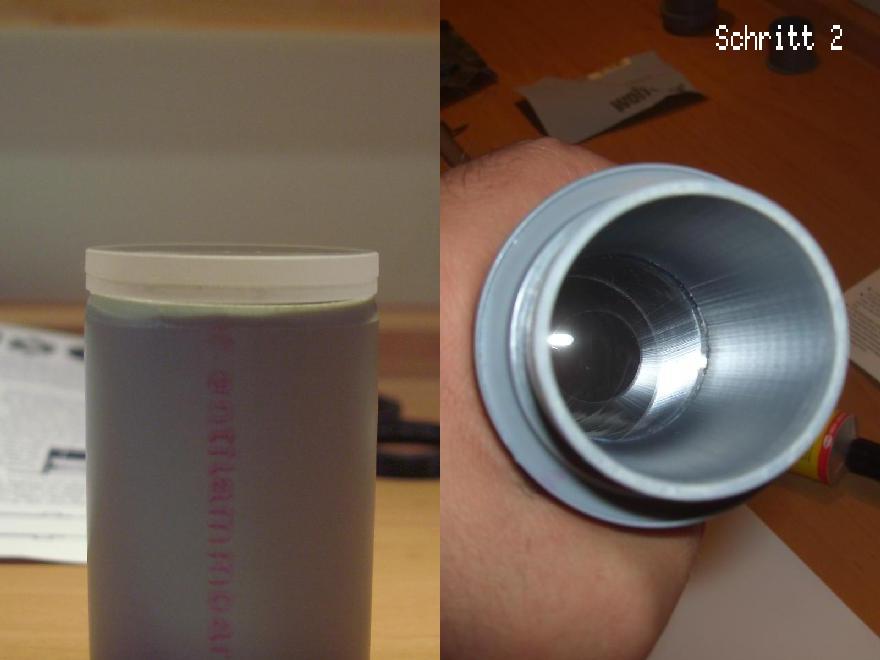

Die Befestigng der Objektivlinse
erfolgte im Gegensatz zur Anleitung mittels einiger Kleinsttroepfchen Cyanacrylat.


Tubus fuer das Ploessl-Okular

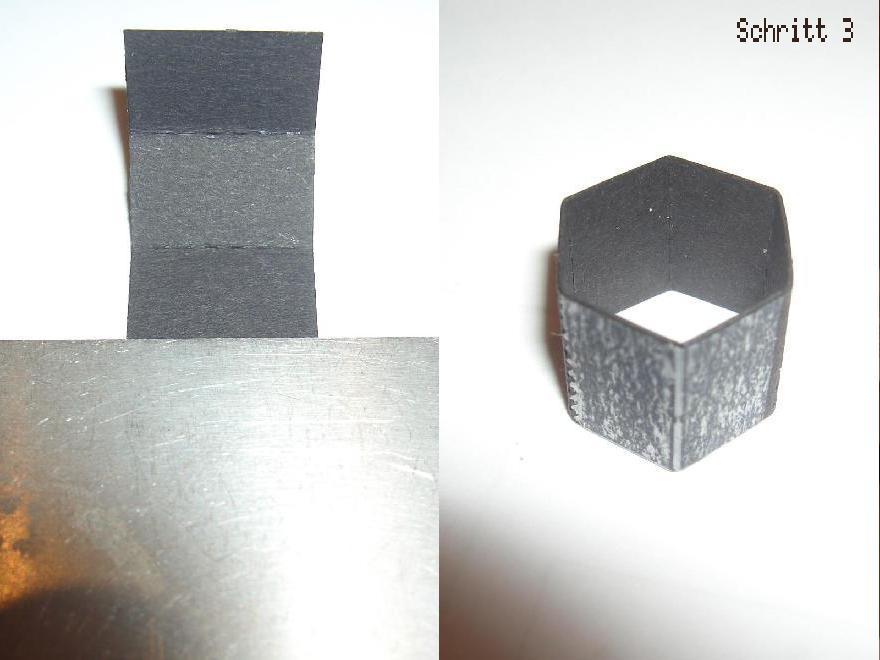

Die Verwendung eines Stahllineals erleichtert das praezise Falzen der kleinen Kartonteile.

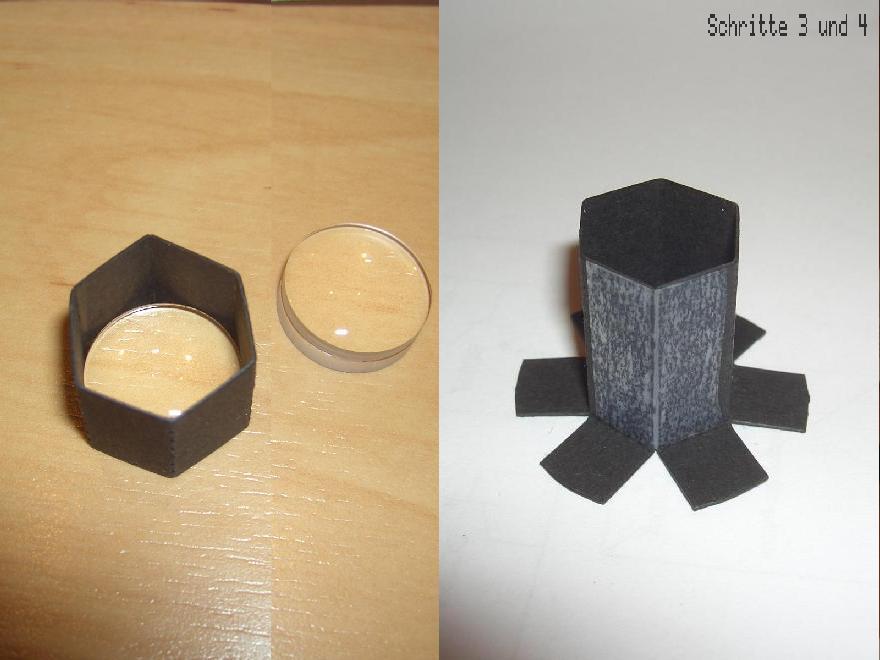

Tubus des Ploessl-Okulars (links) und dessen Halterung (rechts).

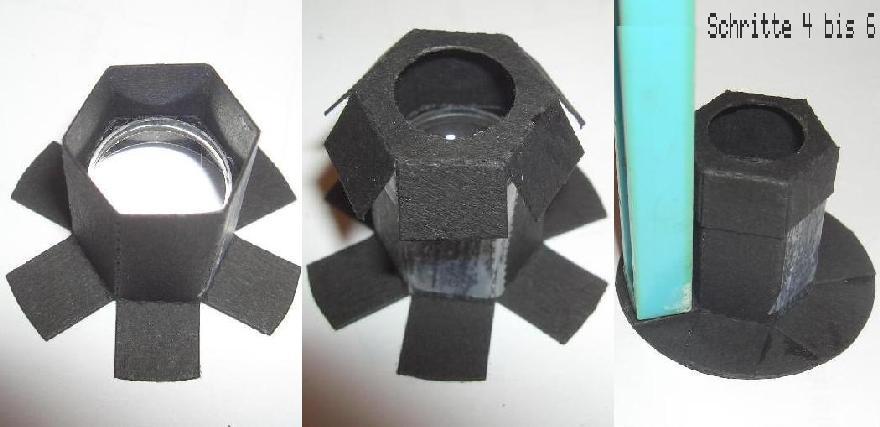

Tubus, Halterung sowie Blende und Bodenplatte (v.l.n.r.)

Der erste Versuch, die Linsen mittels Allesklebers im Tubus zu befestigen scheiterte - beim Zusammenbau verrutschten die Linsen. Ein zweiter Versuch unter sparsamer Verwendung von Cyanacrylat war erfolgreich. Das Andruecken der Laschen auf dem Bodenteil (rechter Bildauschnitt) nach dem Verkleben sorgt fuer eine ebene Auflageflaeche fuer die weitere Verarbeitung in Schritt 8.


Der Muffenstopfen wird zum Okulartubus

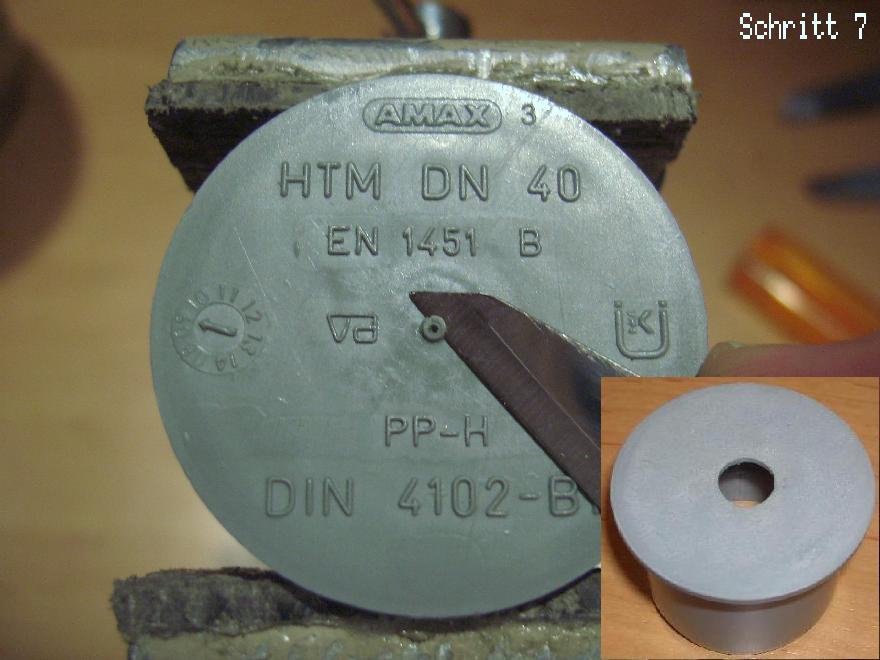

Eine entsprechende Vorbearbeitung erleichtert das Anbringen der zentrischen Bohrung. Die Entfernung der erhabenen Beschriftung hat rein kosmetische Gruende.

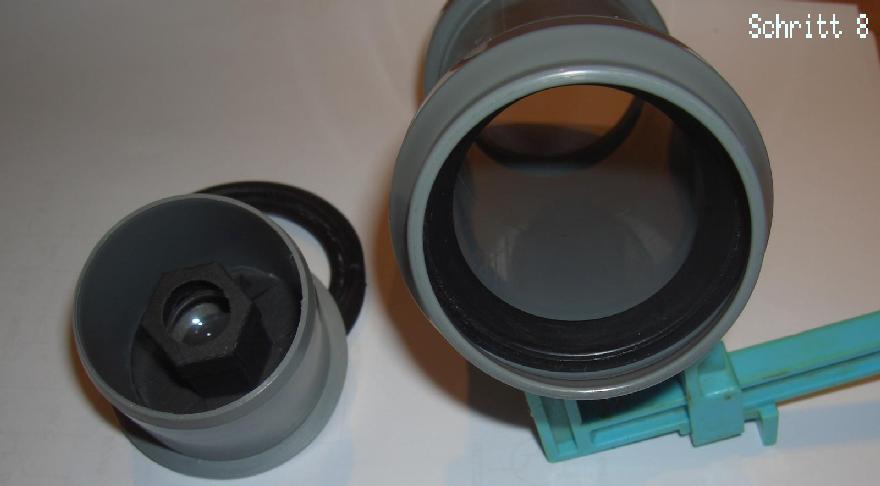

In den Tubus eingeklebtes Okular und Muffe mit Dichtungsring

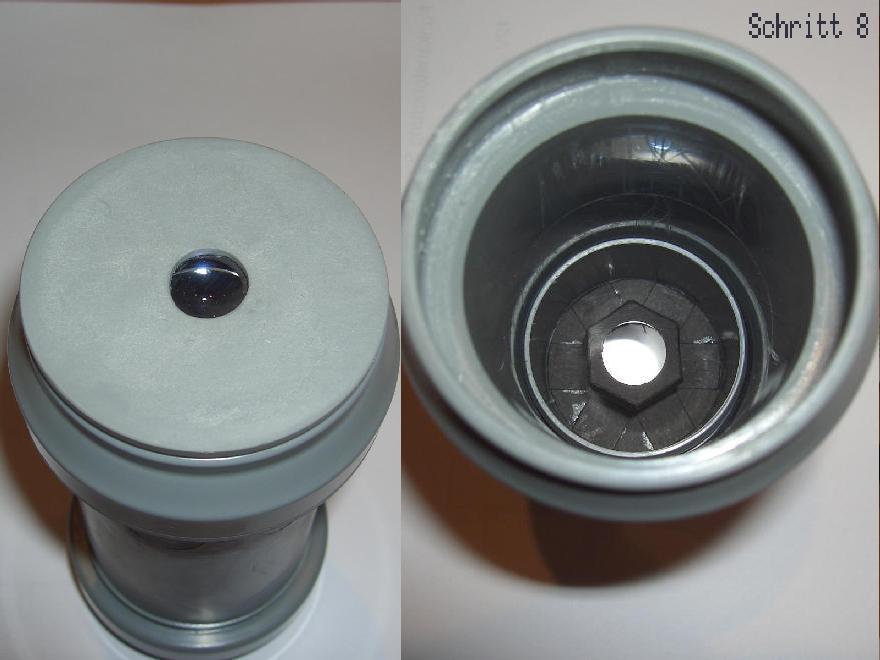

Fertig zusammengesetzter Okulartubus, Innen- und Aussenansicht

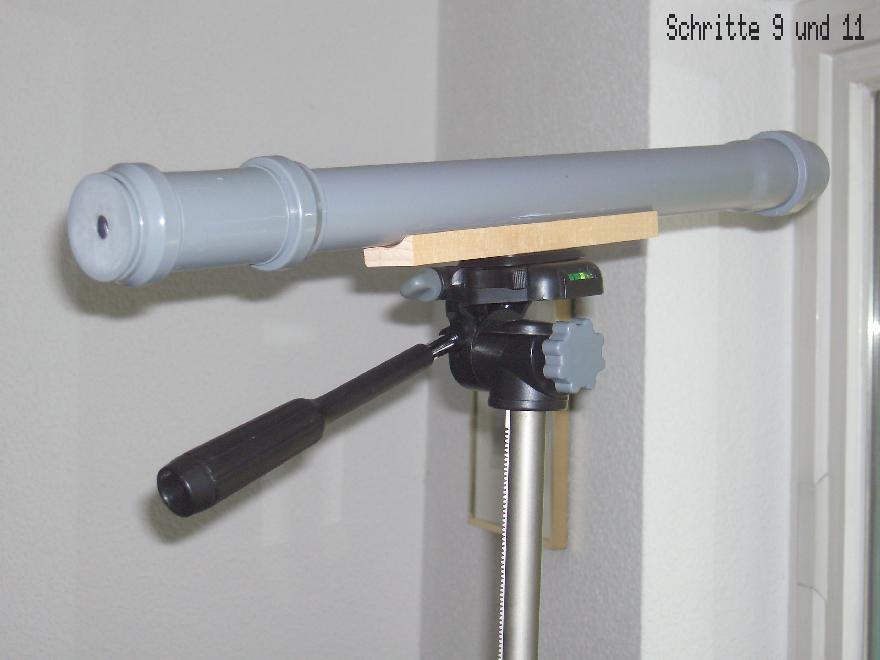

Komplett montiertes Teleskop

Anstelle von Klebeband wurde Cyanacrylat benutzt, um den Stativadapter am Objektivtubus zu befestigen. Falls sich der Okulartubus nur schwer auf dem Objektivtubus verschieben laesst, so kann dem mit sparsamer Verwendung von Silikonoel abgeholfen werden.


Das "First Light" ueberzeugte mit einem gestochen scharfen Bild der Nadeln einer Tannenspitze in ca. 200m Entfernung - das laesst auf interessante Bilder vom Nachthimmel hoffen.

Fazit: Eine absolut lohnenswerte kleine Bastelei, die "mal eben" ohne laengere Blockade des Basteltisches erledigt werden kann.
