  • Abschnitt N - Die Montage der vorgefertigten Teile

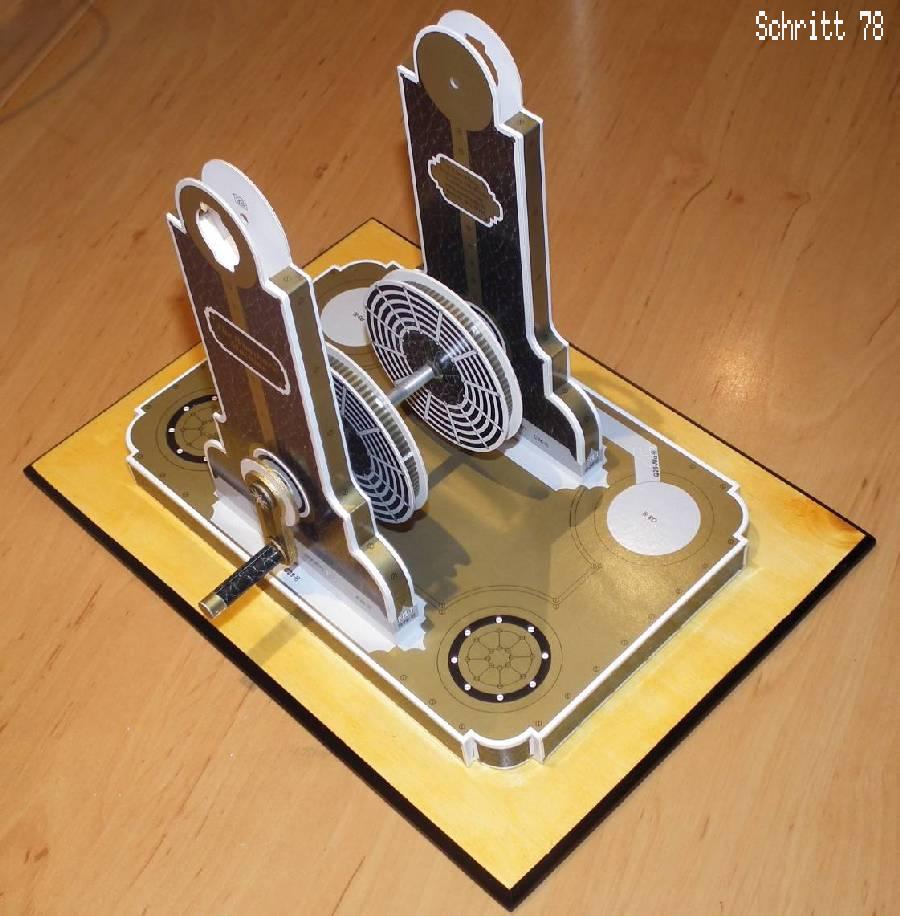

    Antriebseinheit und Staender nur lose in den Sockel gesteckt. Verklebt wird erst spaeter !

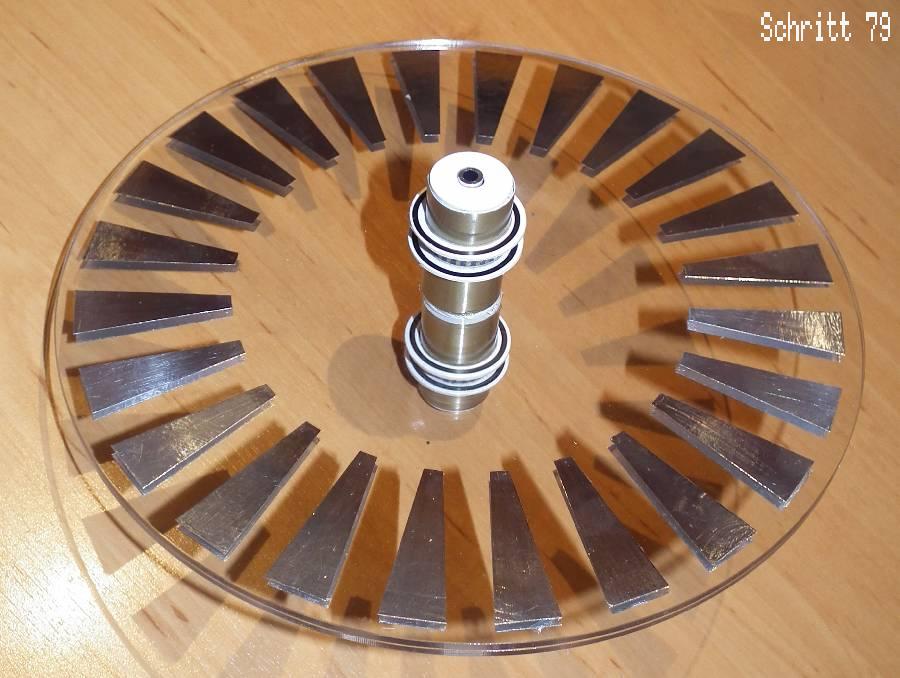

    Montage der Lamellenscheiben

    Die Lamellenscheiben mit den aufgeklebten Naben werden gemaess Beschreibung in Schritt 79 mittels der Achse (Alu-Rohr, 84mm) und einer PVC-Scheibe (zwischen den Lamellenscheiben) zu einer Einheit montiert.

    Es ist zweckmaessig, nun nochmals zu pruefen, ob die Lamellenscheiben in der Tat taumelfrei laufen und sich beim Drehen auf der Achse nicht beruehren. Ggf. Lamellenscheiben richten oder eine weitere PVC-Scheibe zwischen den Lamellenscheiben verwenden.

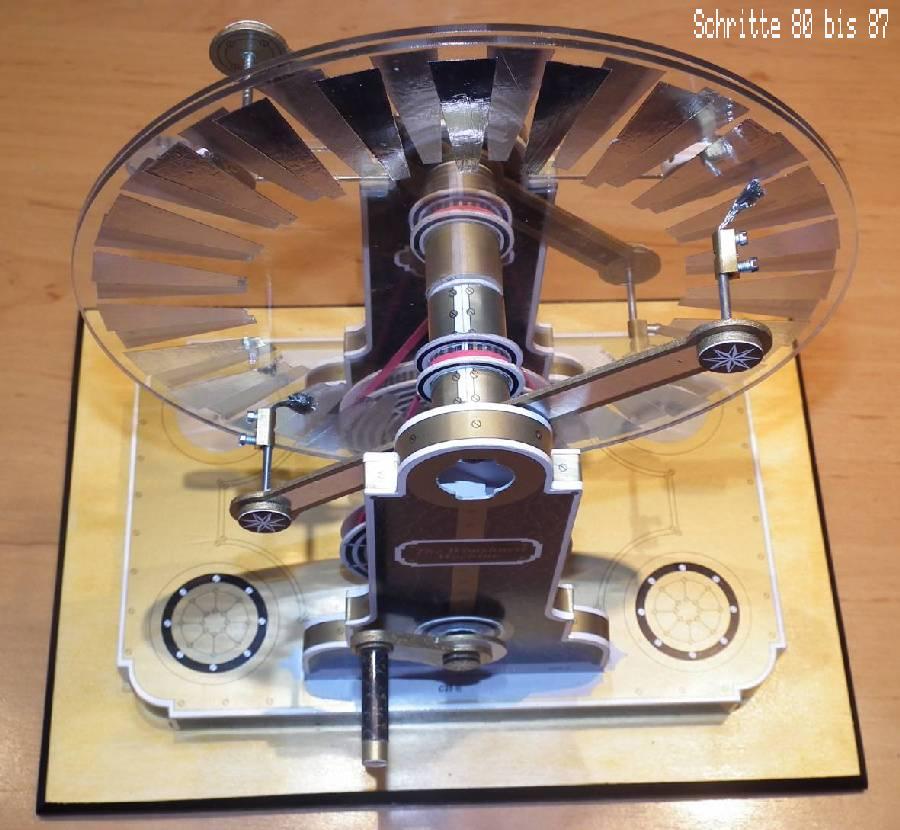

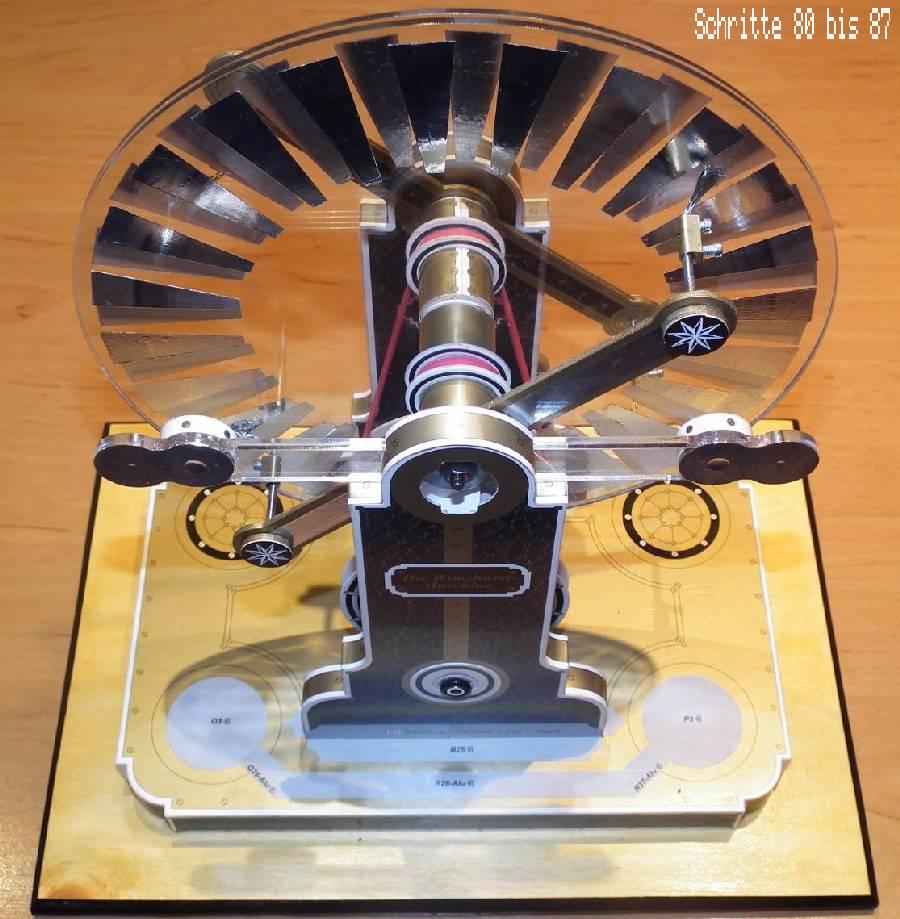

    Die Schritte 80 bis 87 beschreiben den Einbau der Lamellenscheibeneinheit und der Ausgleicher in den Staender. Das Bild zeigt das Ergebnis dieser Schlacht von der Seite der Kurbel.




    Zwecks Veranschaulichung das Ganze nochmals von der gegenueberliegenden Seite.


    Abschnitte O & P - Die Leidener Flaschen

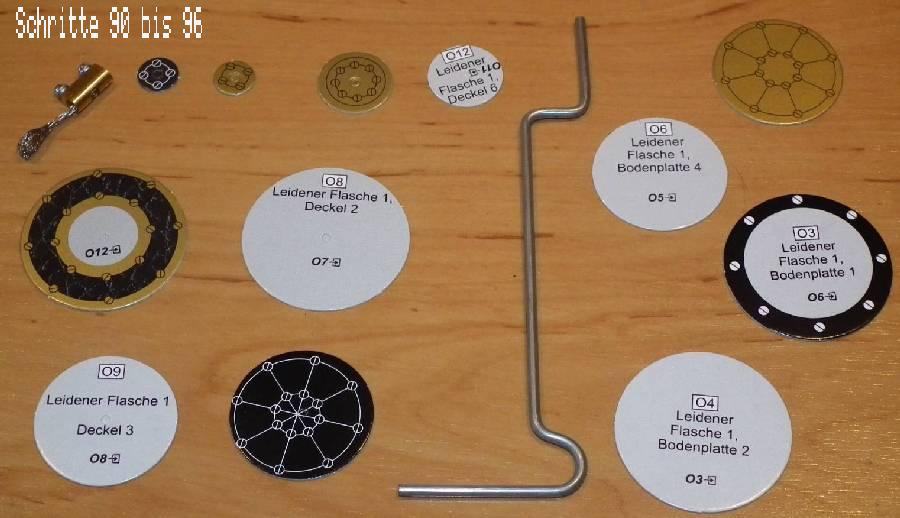

    Teile fuer Boden, Deckel und Stromabnehmer

    Die gezeigten Teile werden in den Schritten 90 bis 96 verwendet, um eine der Leidener Flaschen zu erstellen.

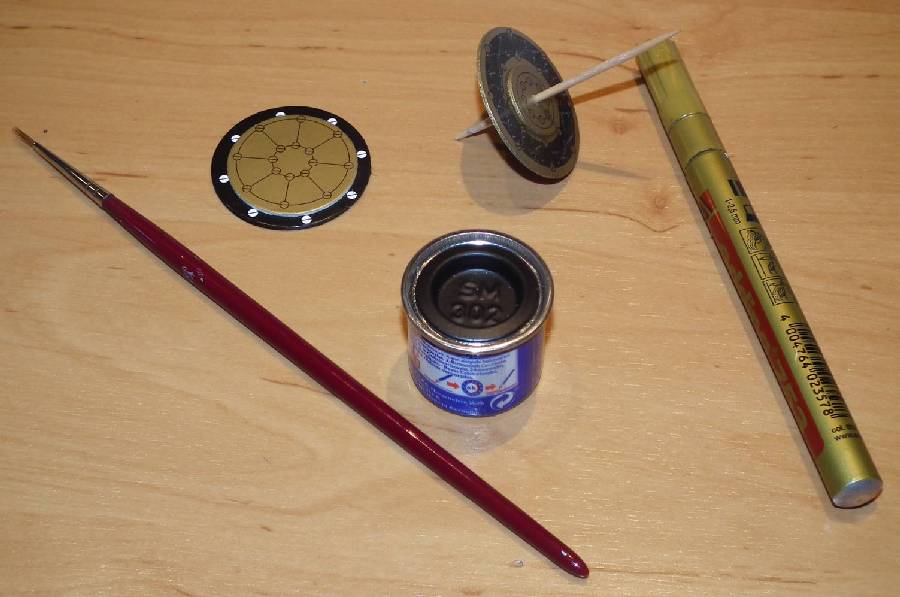

    Angepasst...

    Optional koennen die Raender der Deckel und Bodenteile passend in gold und schwarz eingefaerbt werden.

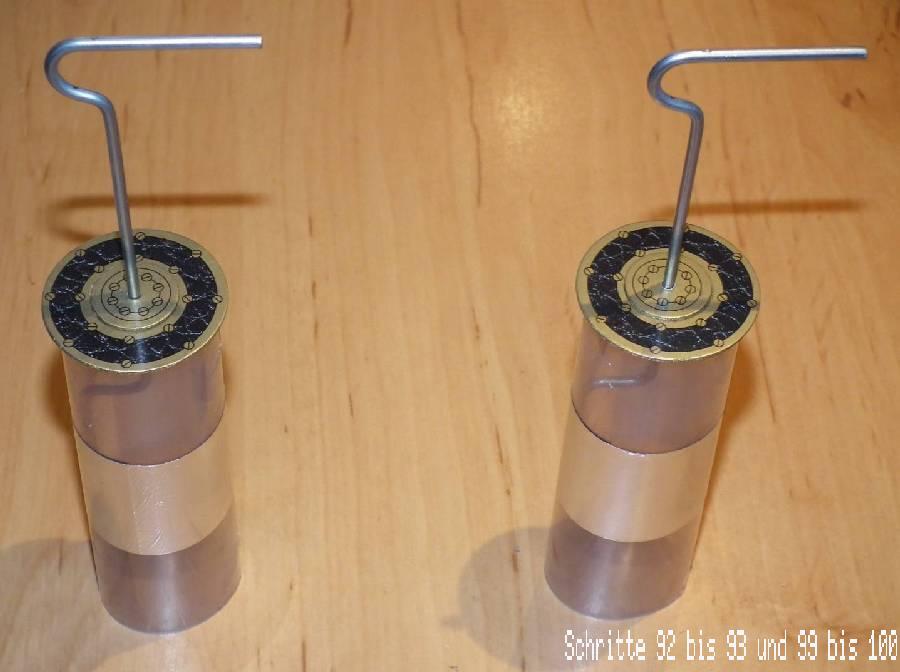

    Die beiden Leidener Flaschen vor dem Einsetzen des Bodens

    Da die beiden Leidener Flaschen identisch aufgebaut sind, bietet sich ein zeitgleicher Bau dieser Elemente an. Das Bild zeigt den Zustand nach Abschluss der Arbeiten gemaess der Schritte 92 und 93 (sowie analog 99 und 100).

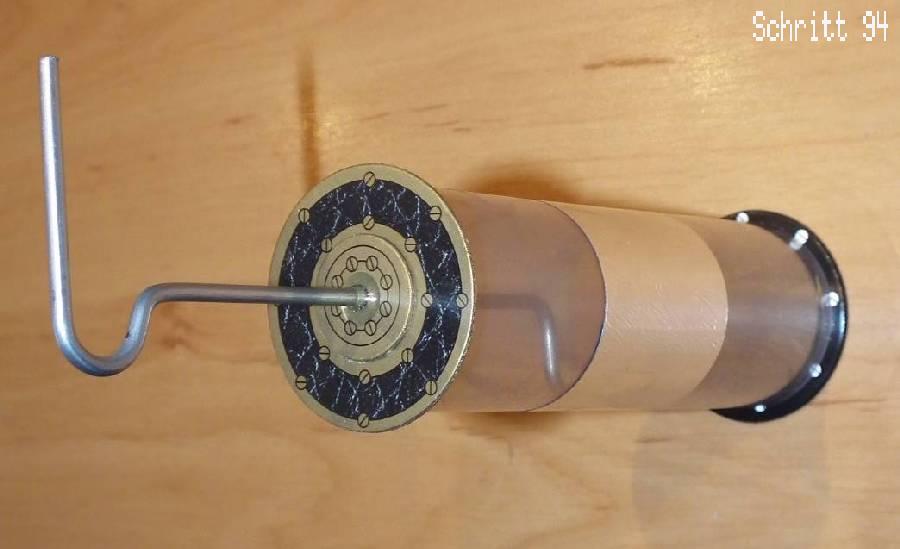

    Fertig montierte Leidener Flasche

    Eine entsprechend Schritt 94 fertiggestellte Leidener Flasche. Die Elektrode wurde mit einem klaren 2-K-Kleber (UHU Plus schnellfest) im Deckel befestigt und die Bodenplatte mit einem Kunststoffkleber (Ruderer L530) mit der PVC-Roehre verklebt.

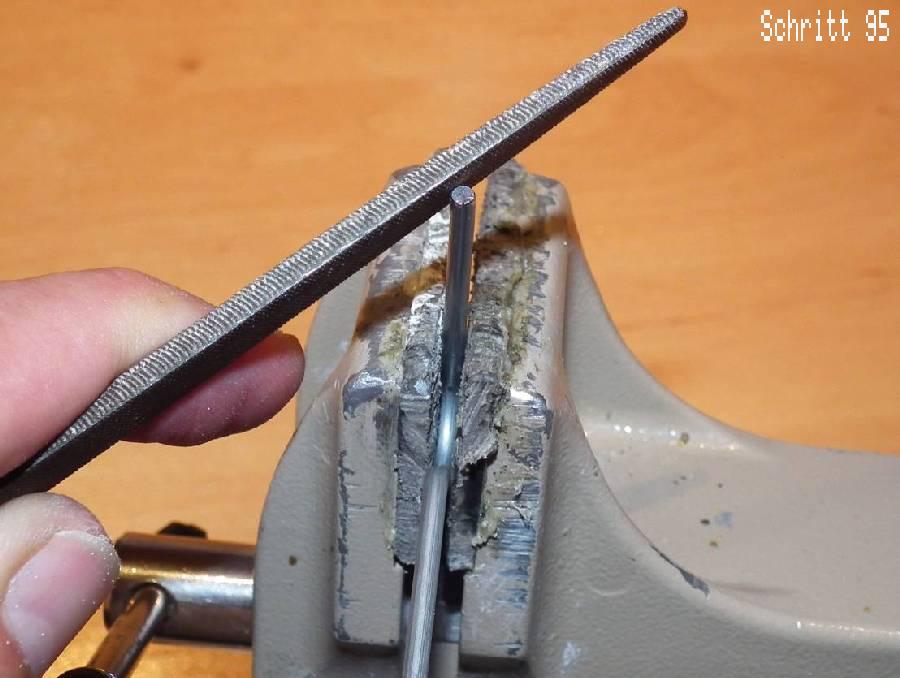

    In Schritt 95 (bzw. 101) wird die Elektrode durch die Traverse gefuehrt. Falls dieses aufgrund der Beschaffenheit des Endes der Elektrode nicht reibungslos funktioniert, muss das Ende der Elektrode passend gefeilt werden.

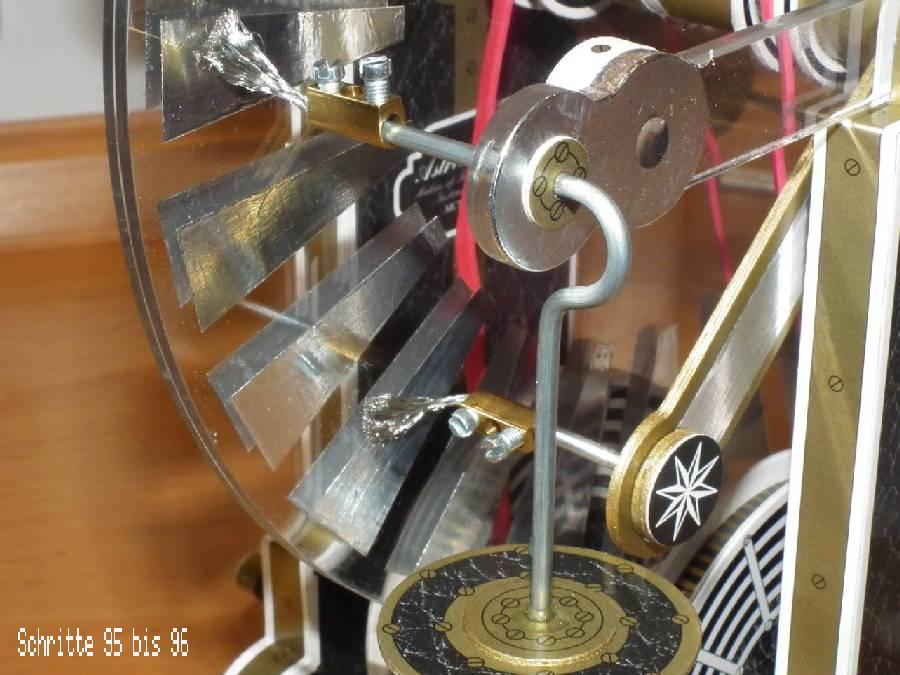

    Montage der Elektrode in der Traverse

    Das Ergebnis nach Schritt 96 - die Elektrode einer Leidener Flasche wurde durch die Traverse gefuehrt und dort fixiert, die Kontaktbuerste liegt an der Lamellenscheibe an.

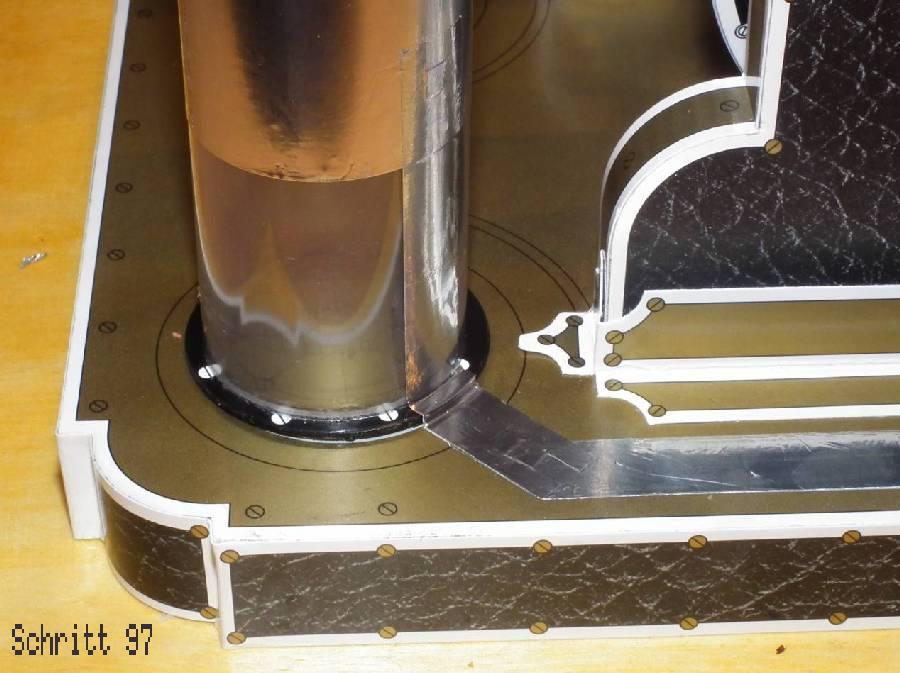

    Die Leiterbruecke zwischen Leidener Flasche und der Leiterbahn auf dem Sockel wurde gemaess Schritt 97 angebracht.

    Abschnitte Q & R - Die Kugelelektroden

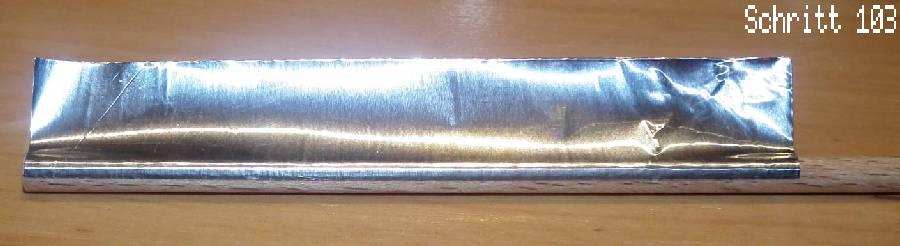

    Das Bild verdeutlicht die Anbringung der Aluminiumfolie am 180mm langen Rundstab - man beginne mit der langen Seite parallel zur Laengsachse des Stabes.

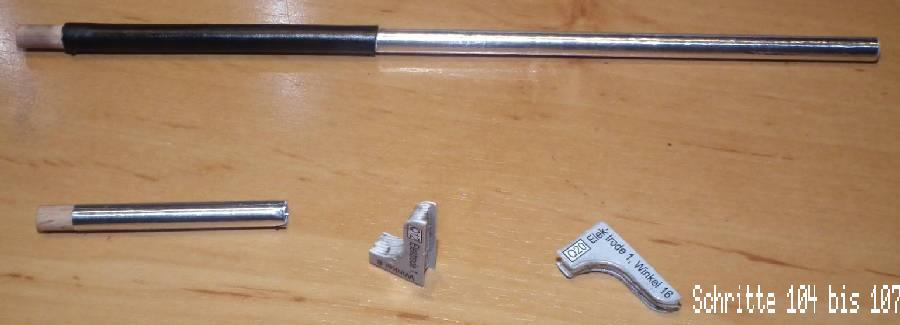

    Zustand der Einzelteile eines Elektrodenstabes nach Schritt 107.



    Erneut zeitgleicher Bau von zwei identischen Elementen.

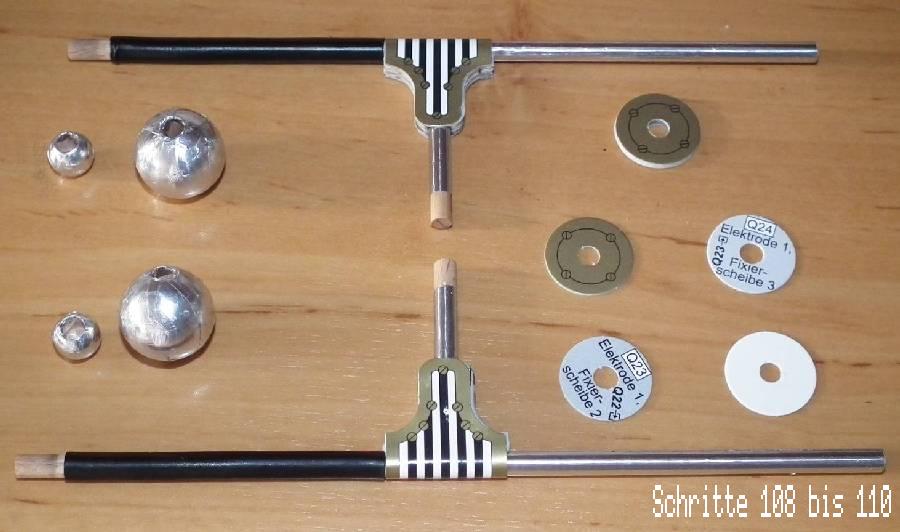

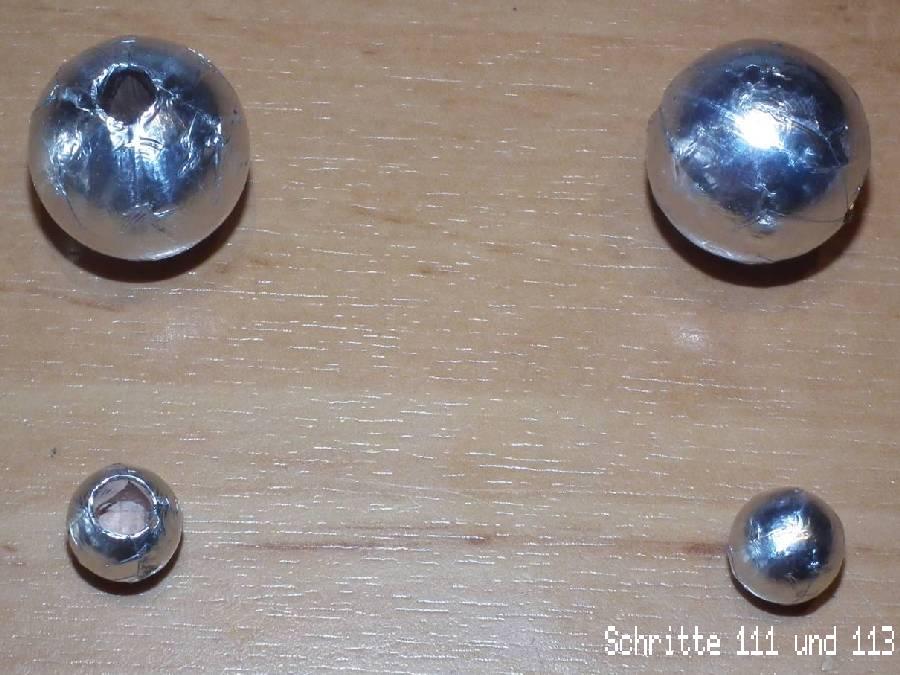

    Wozu die Beachtung der Anleitung bzgl. der Schritte 108 bis 110 fuehrt: Mit Alufolie ueberzogene Elektroden-Kugeln und mit Achsen versehene Elektrodenstaebe.

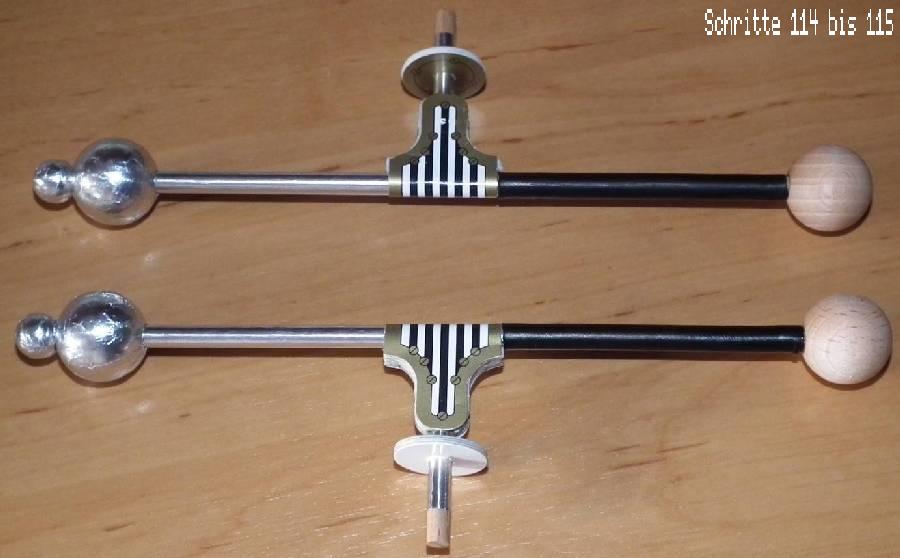

    Links im Bild ein Vorgriff auf die Schritte 111 und 113, rechts im Bild die in Schritt 114 zu erstellenden 4-teiligen Fixierscheiben.



    Exaktes Arbeiten erwuenscht...

    Die Beklebung der Kugeln sollte moeglichst glatt sein und keine freien Flaechen aufweisen. Ferner muss die Folie in die Loecher hineinragen. Bei den Kugeln mit Sackloch legt man die Mitte der Folie auf die dem Loch gegenueber liegende Seite und klebt zum Loch hin, bei den anderen Kugeln legt man die Folie mittig auf den "Aequator" der Kugel (Loecher entsprechen dann Nord- und Suedpol) und klebt zunaechst um die Kugel herum, dann jeweils zu den Loechern hin.



    Nun nur noch die Kugel-Elektroden einbauen !

    Schritt 114 beschreibt ebenfalls, wie die Kugel-Elektroden an der Traverse zu montieren sind. Das Ergebnis sehen Sie im zweiten Bild des naechsten Abschnittes...

    Weiter zum Abschnitt S - Die erste Inbetriebnahme
