Das Handspektroskop
Ein optisches Geraet zur visuellen Untersuchung von Licht
welches das Licht in sein Spektrum zerlegt. Spektroskope kommen u.a. in der Astronomie zur Bestimmung der chemischen Zusammensetzung, Rotation und von Magnetfeldern sowie der Temperatur von Himmelskoerpern zum Einsatz.
Das Astromedia Handspektroskop besitzt einen Lichteintritts-Spalt, ein Okular und ein Ablenkungsgitter, welches in seiner Funktion einem geradsichtigen Prisma aus Glas entspricht. Im Gesichtsfeld befindet sich eine Wellenlaengenskala.
Die Bilder zur Bauanleitung
dokumentieren den Zusammenbau basierend auf der ausfuehrlichen und praezisen Beschreibung. Entsprechend wird folgend auf weitere Prosa verzichtet.

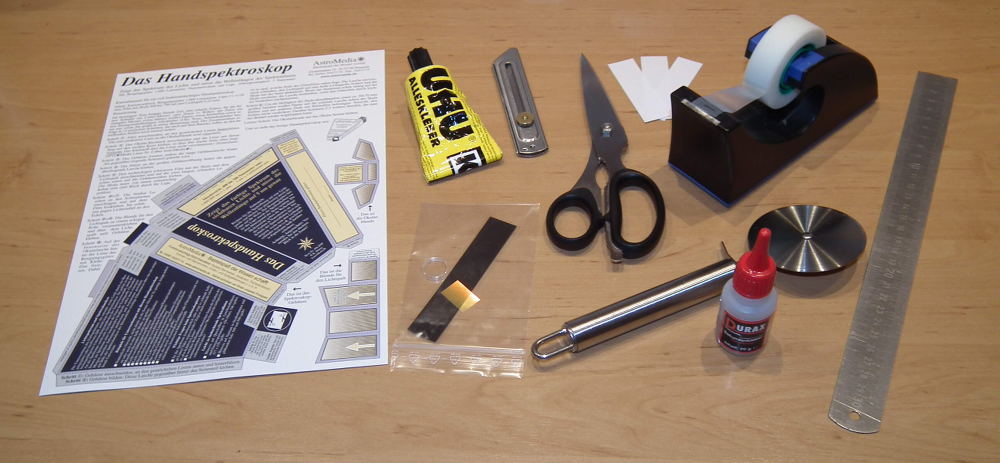

Der Bausatz und das Handwerkszeug...
![Schritt 0](../pixhsp/hsp_00-1.jpg)
Loesemittelhaltiger Kleber, Sekundenkleber, Stahllineal, Klebefilm, Schere, Cutter, Pizzaschneider und ein paar Papierstreifen 70x20mm (80g/qm - "Kopierpapier").
... sowie ein paar weitere nuetzliche Utensilien
![Schritt 0](../pixhsp/hsp_00-2.jpg)
Nadel zum Auftragen und Verteilen des Klebers, Pinzette zum Pressen der Klebungen an schwer zugaenglichen Stellen, Kuechenpapier zum Abwischen der Nadel und ein duenner Stapel Papier als Schneideunterlage.
Schritt 1
![Trennung der Bauteile](../pixhsp/hsp_01-1.jpg)

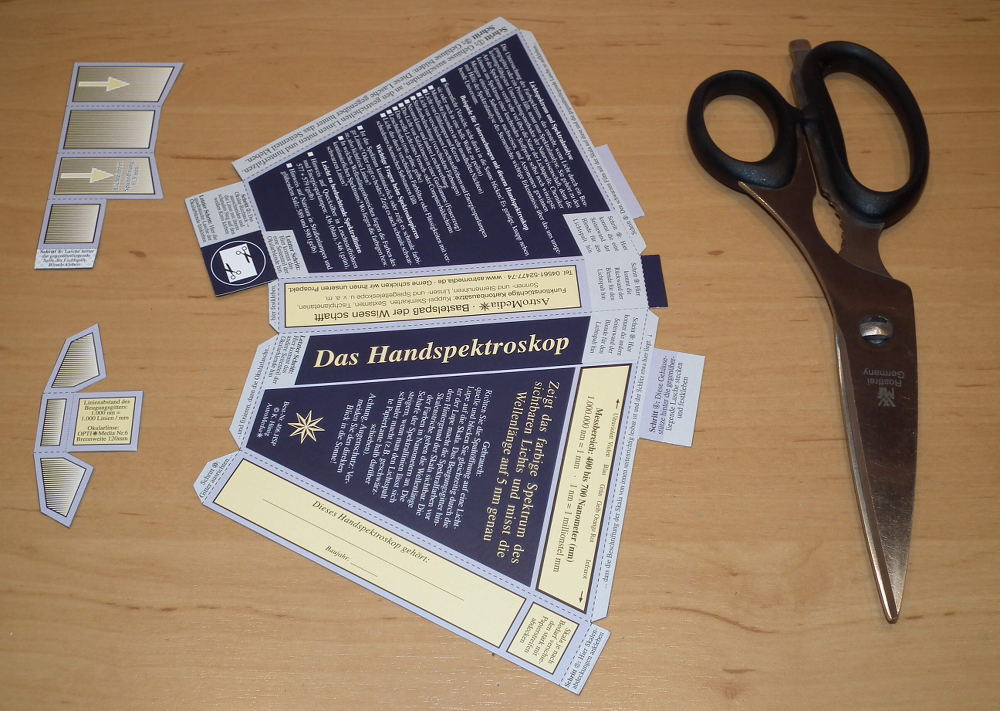

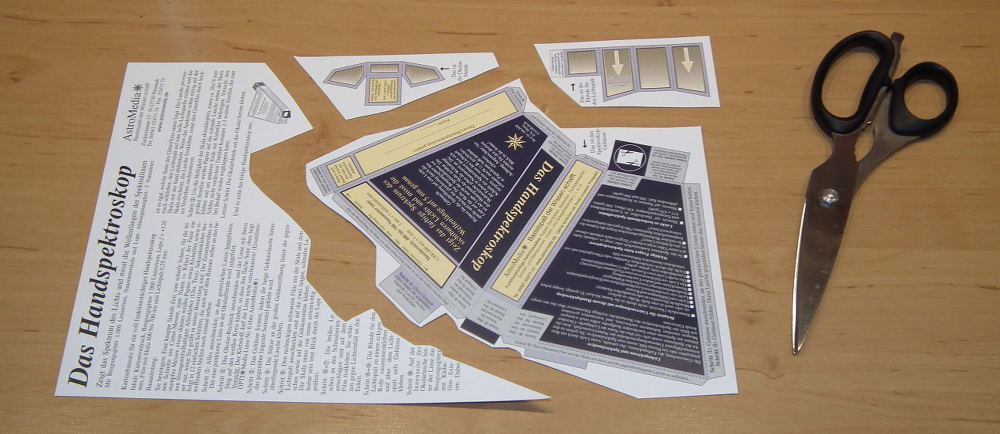

Zunaechst die Teile grob aus dem Bogen ausschneiden - das vereinfacht das exakte Ausschneiden:
![Exaktes Ausschneiden der Teile](../pixhsp/hsp_01-2.jpg)

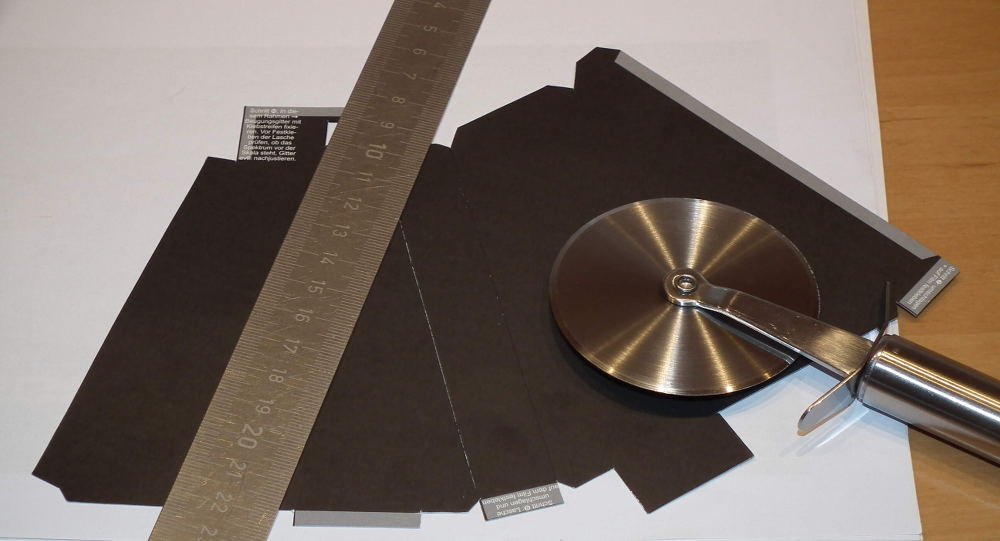

Danach die nach hinten auszufuehrenden Falzungen auf der Rueckseite mit dem Pizzaschneider rillen:
![Rillen der Falzungen](../pixhsp/hsp_01-3.jpg)

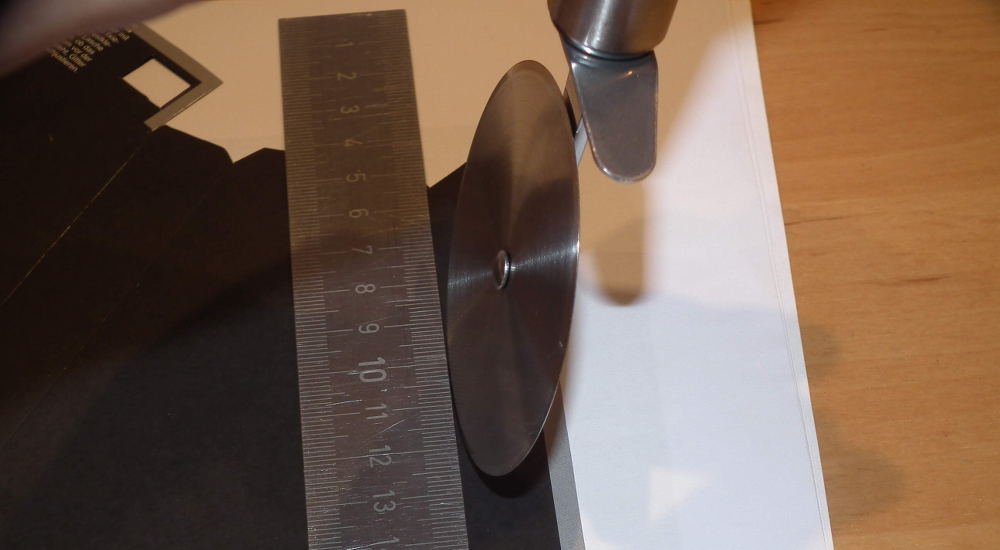

Das laesst sich am besten machen, indem man mit dem Pizzaschneider am Lineal entlang faehrt:
![Rillen mit Pizzaschneider und Stahllineal](../pixhsp/hsp_01-4.jpg)

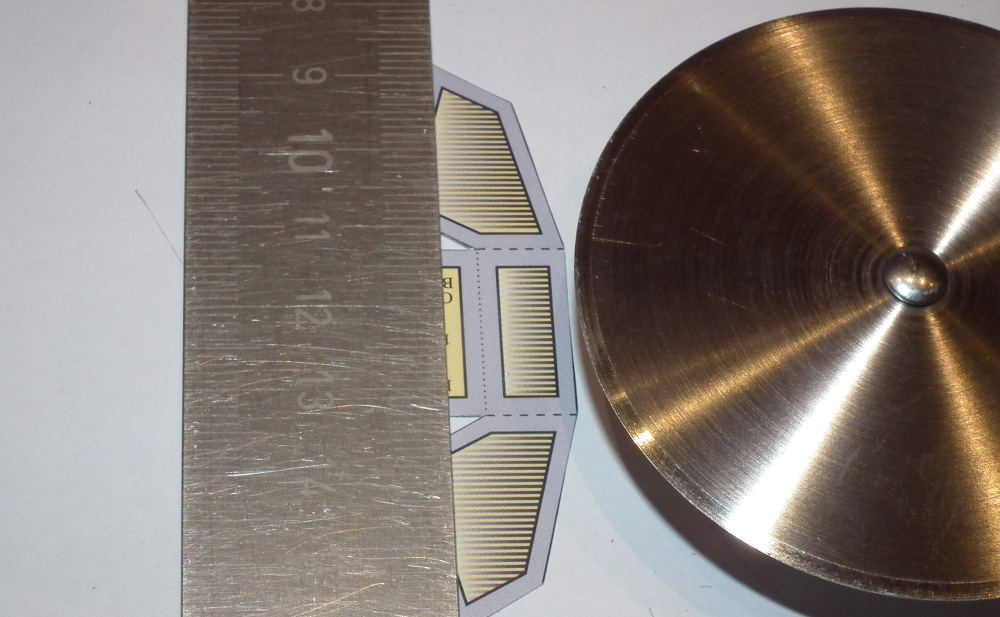

Die nach vorn auszufuehrenden Falzungen werden auf der Oberseite gerillt:
![Nur eine Falzung wird nach vorne ausgefuehrt](../pixhsp/hsp_01-5.jpg)

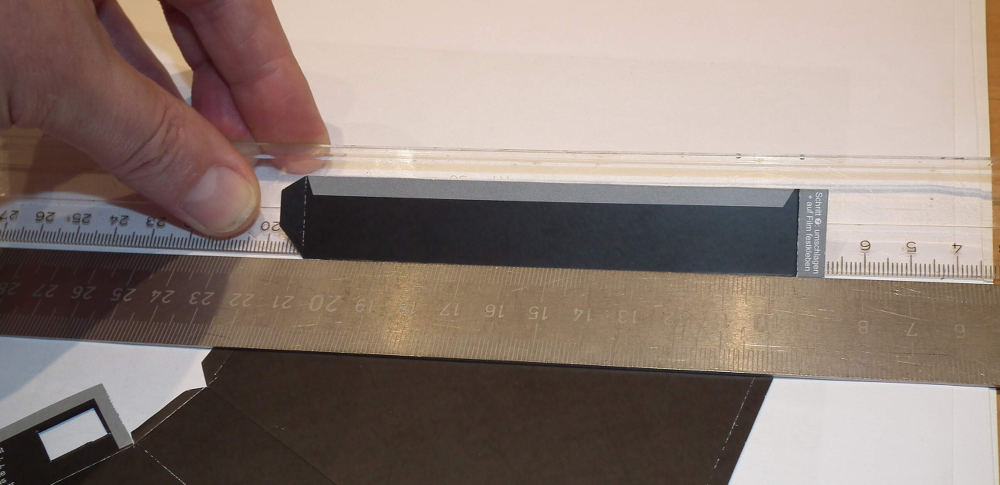

Das Falzen wird durch die Verwendung von zwei Linealen deutlich vereinfacht:
![Ein Lineal zum Fixieren, das andere zum Umklappen](../pixhsp/hsp_01-6.jpg)

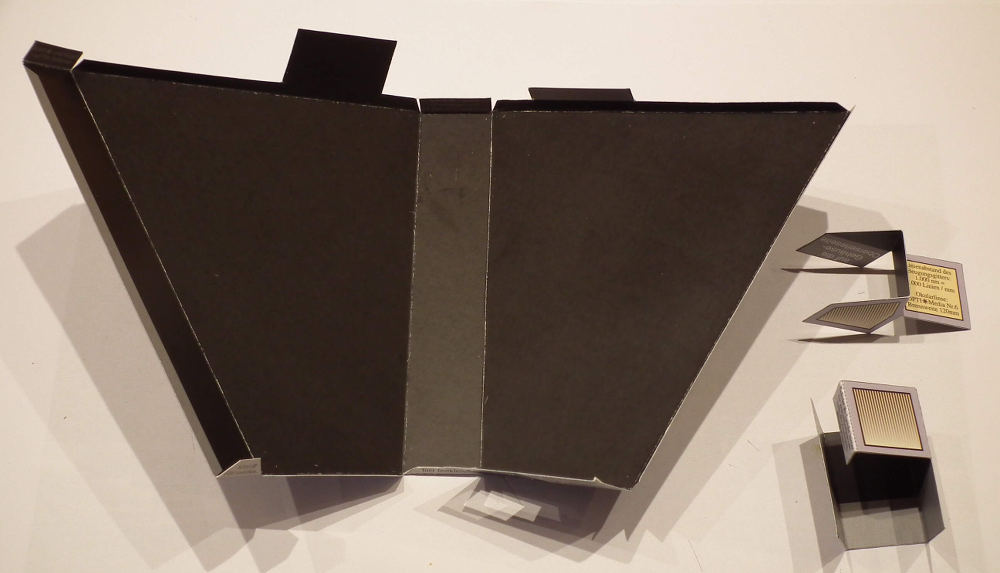

Die vollstaendig gemaess Schritt 1 vorbereiteten Kartoneinzelteile
![Die Kartoneinzelteile des Handspektroskops](../pixhsp/hsp_01-7.jpg)
Schritt 2
![Ausschneiden des Okular-Rechtecks](../pixhsp/hsp_02-1.jpg)

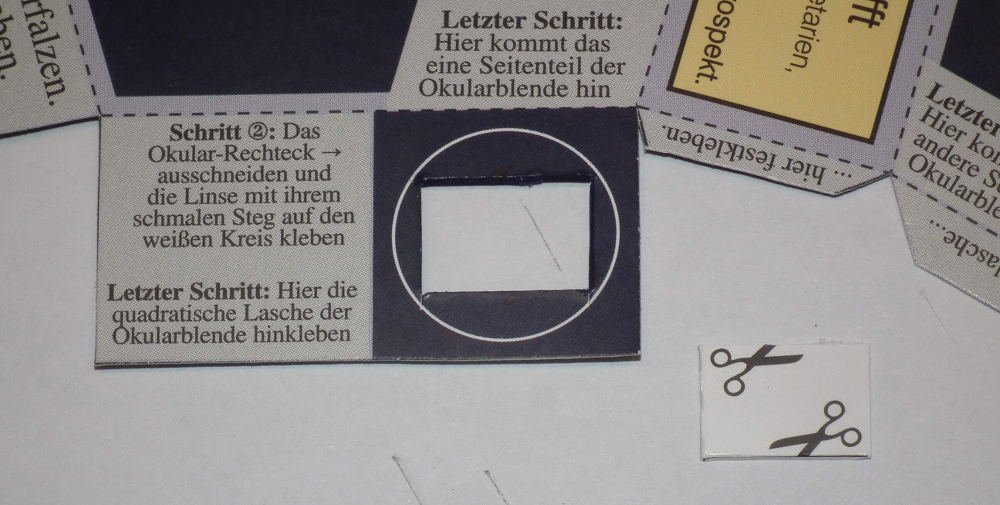

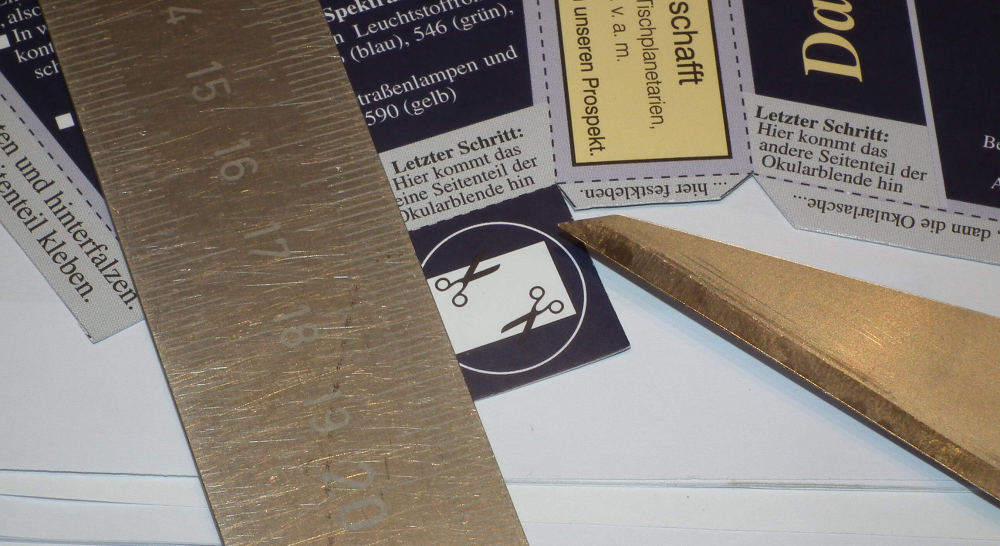

Das Ausschneiden des Okular-Rechtecks laesst sich am einfachsten durch entlangfuehren des Cutters am Lineal bewerkstelligen.
![Ausgeschnittenes Okular-Rechteck](../pixhsp/hsp_02-2.jpg)

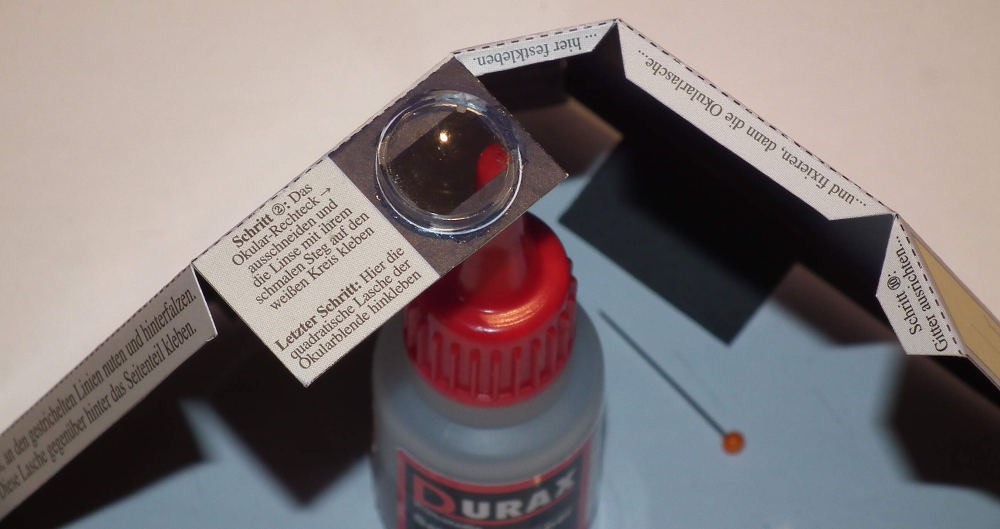

Nach Auftragen von Sekundenkleber auf die Kreismarkierung mittels einer Stecknadel wird die Linse auf die Markierung gesetzt - Trocknen lassen !
HINWEIS: Verwenden Sie Alleskleber fuer die Montage der Linse, falls Sie mit der Verwendung von Sekundenkleber nicht vertraut sind.
![Verklebung des Okulars](../pixhsp/hsp_02-3.jpg)
Schritt 3

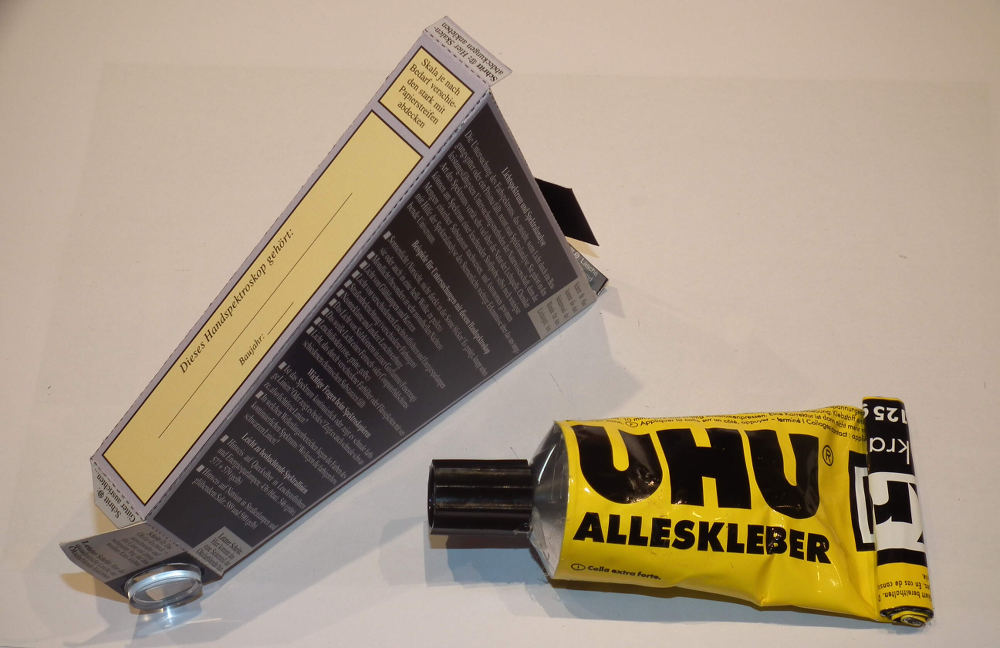

Formung des Gehaeuses durch Verklebung der Seitenlaschen mit dem gegenueberliegenden Seitenteil mittels eines loesemittelhaltigen Klebers
![Formung und Verklebung des Gehaeuses](../pixhsp/hsp_03-1.jpg)
Schritt 4

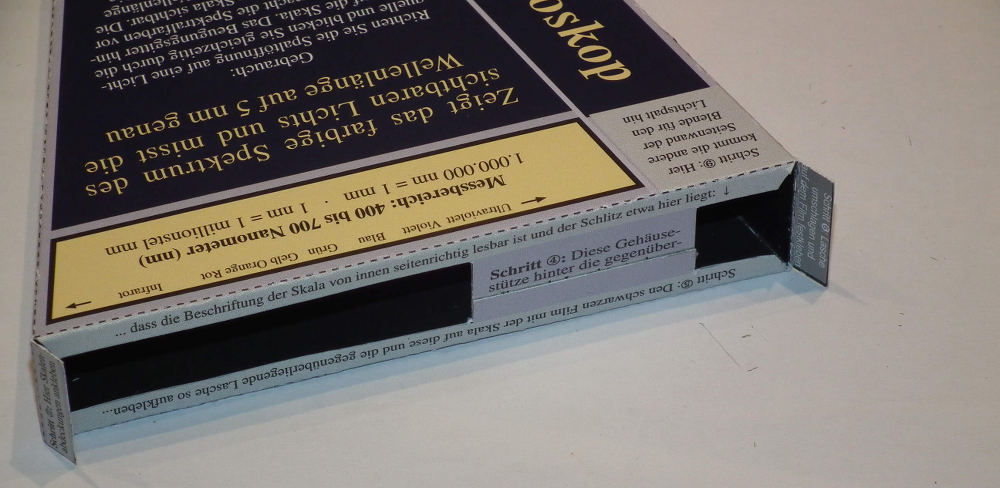

Verklebung der Stuetze mit der gegenueberliegenden Lasche
![Verklebung von Stuetze und Lasche](../pixhsp/hsp_04-1.jpg)
Schritte 5 bis 7

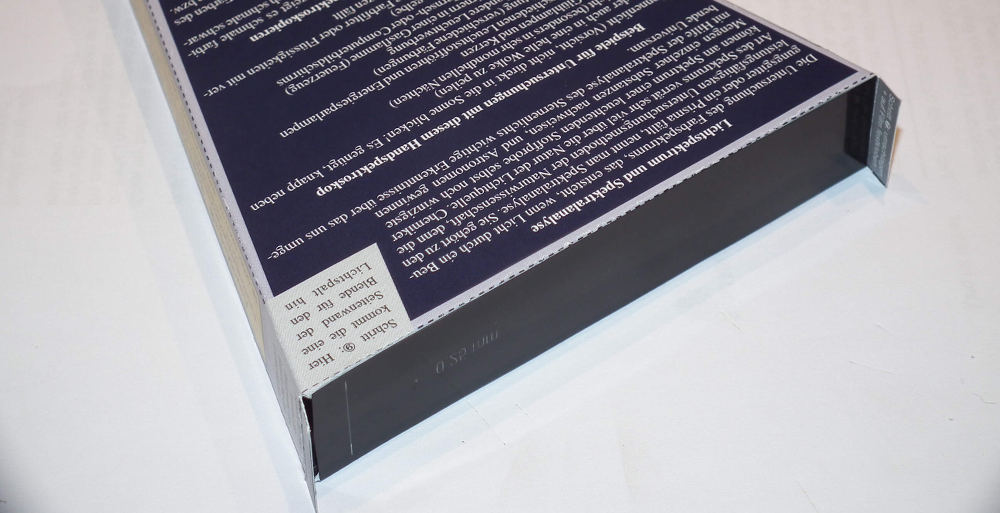

Der zugeschnittene schwarze Skalenstreifen wird auf die Laschen und den Steg der grossen Gehaeuseoeffnung geklebt. Anschliessend werden die auf dem Bild noch abstehenden kleinen Laschen auf den schwarzen Film geklebt.
![Montage des Skalenstreifens](../pixhsp/hsp_05-1.jpg)
ACHTUNG - Vor dem Aufkleben des Skalenstreifens kontrollieren:
![Blick auf die Skala](../pixhsp/hsp_05-2.jpg)

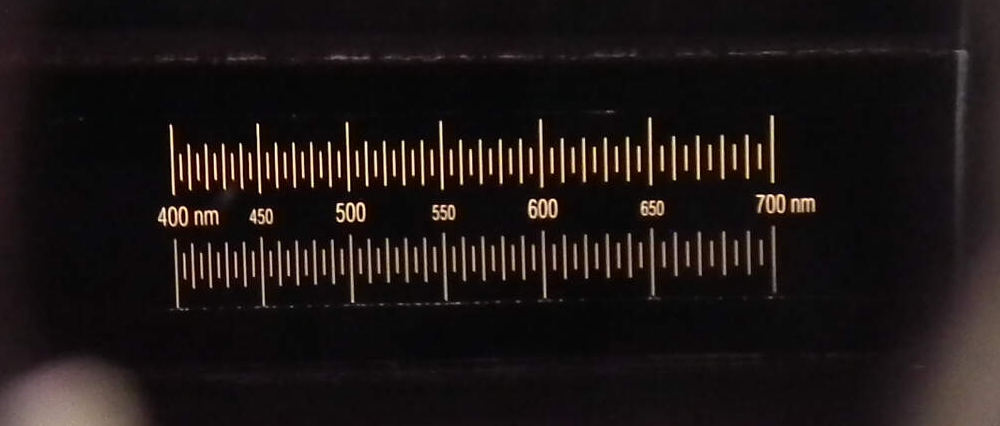

Beim Blick durch das Okular muss die Skala lagerichtig lesbar sein.
Schritt 8

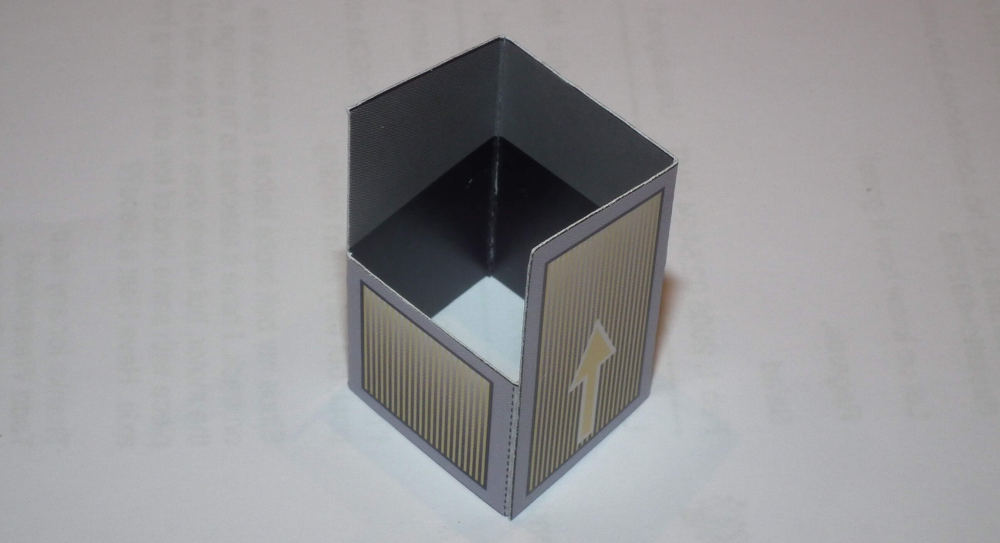

Verklebung der Lichtspalt-Blende zu einem Rechteckrohr
![Lichtspalt-Blende](../pixhsp/hsp_08-1.jpg)
Schritt 9

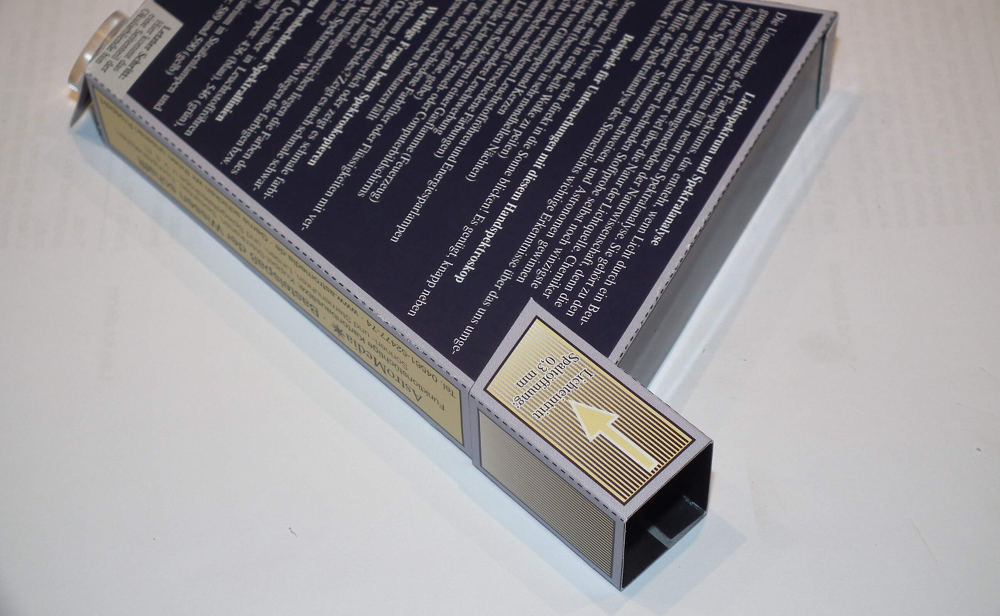

Verklebung der Lichtspalt-Blende mit dem Gehaeuse
![Lichtspalt-Blende mit Gehaeuse verklebt](../pixhsp/hsp_09-1.jpg)
Schritt 10

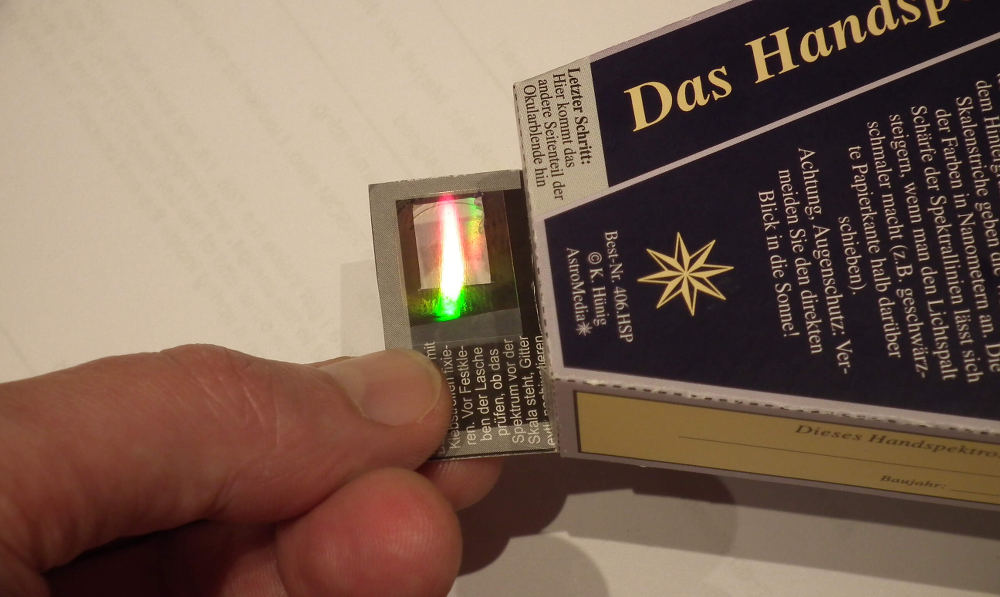

Verklebung des Beugungsgitters auf der Innenseite der Okularlasche
![Beugungsgitter mit Klebestreifen fixieren](../pixhsp/hsp_10-1.jpg)

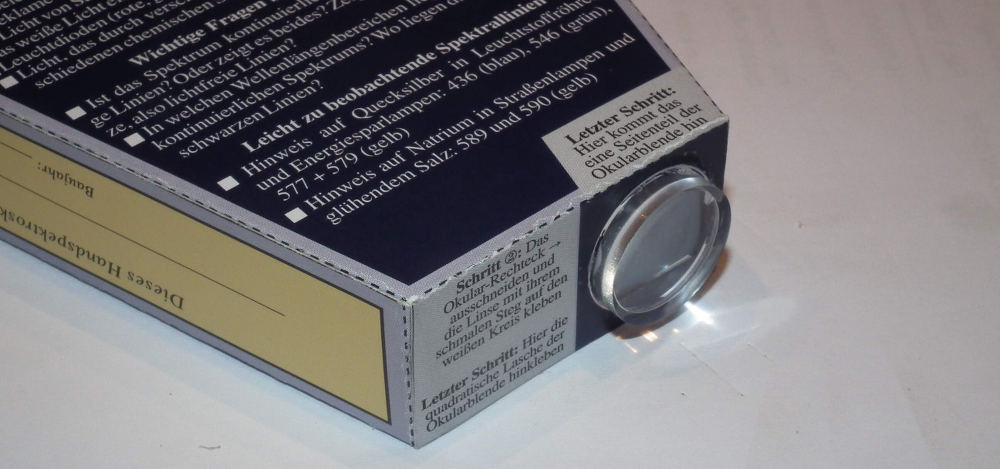

Nach Fixierung des Beugungsgitters und Pruefung der Projektion auf der Skala wird die Okularlasche mit dem Gehaeuse verklebt.
![Okularlasche mit dem Gehaeuse verklebt](../pixhsp/hsp_10-2.jpg)
Schritt 11

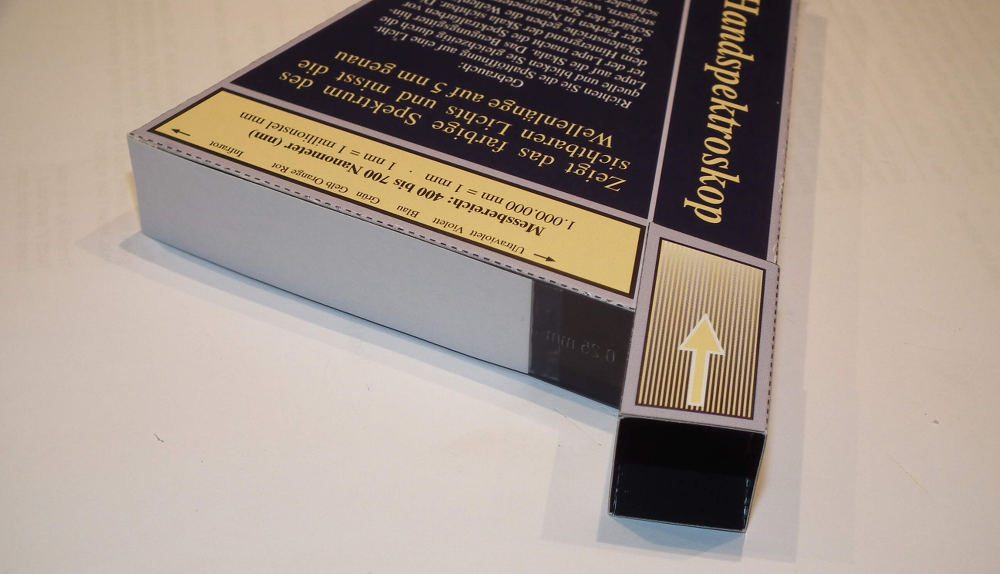

Daempfung der Skalenhelligkeit durch Anbringung eines Papierstreifens
![Skalenverdunkelung...](../pixhsp/hsp_11-1.jpg)
Schritt 12

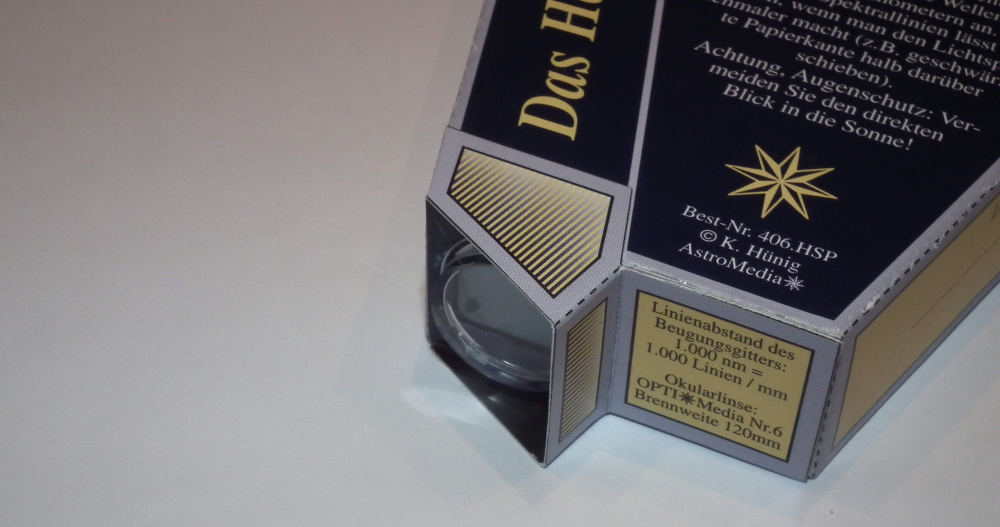

Montage der Okularblende
![Abschliessend wird die Okularblende mit dem Gehaeuse verklebt.](../pixhsp/hsp_12-1.jpg)

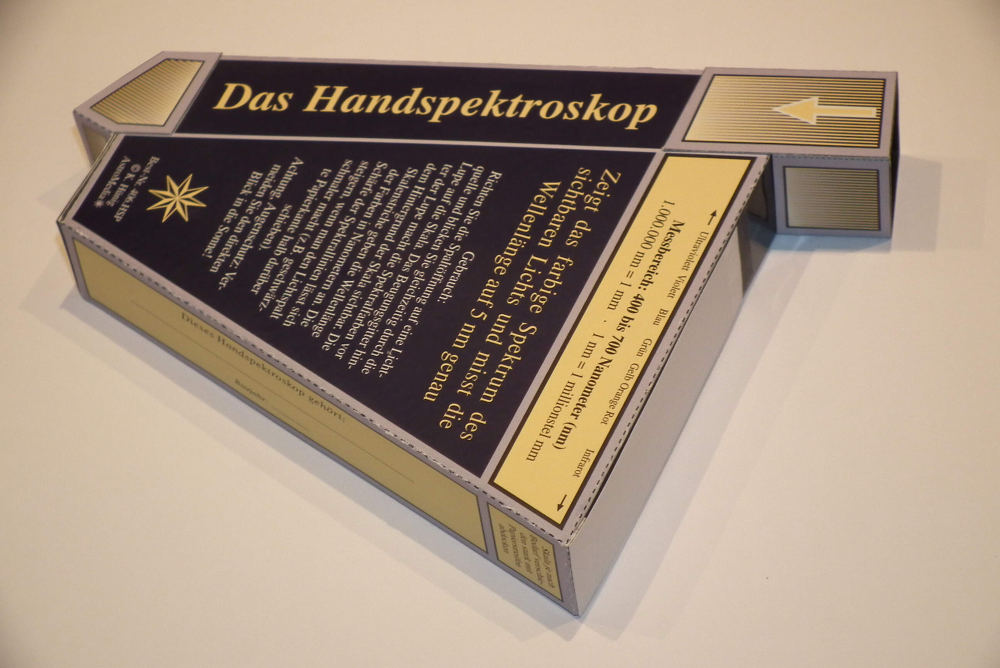

FERTIG !
![Nun kann spektroskopiert werden !](../pixhsp/hsp_13.jpg)

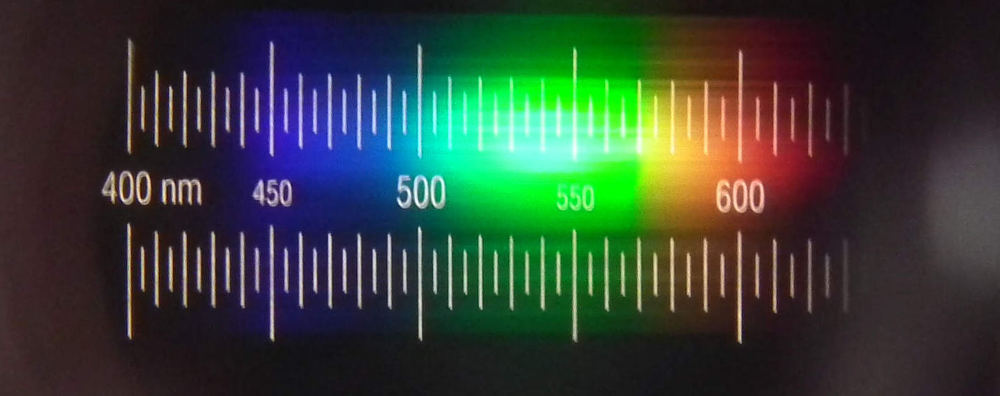

Blick der Kamera in das Handspektroskop
![Farbenspiel (LED Licht)](../pixhsp/hsp_14.jpg)
