Der Goldene Zirkel
ist ein vom Arzt und Maler Adalbert Goeringer im Jahre 1893 erfundener Proportions-Zirkel fuer den "Goldenen Schnitt". Dieser beschreibt ein dediziertes Teilungsverhaeltnis (etwa 8:5 oder 61.8% + 38.2%) einer Strecke oder anderen Groesse, welches als harmonisch und ausgewogen empfunden wird.
Schon Duerer, Casati und Lambert hatten bis zu mehr als 200 Jahre zuvor Proportionalzirkel entworfen, jedoch war Goeringers Konstruktion um einiges vorteilhafter.
Das Modell von Astromedia bietet wie sein Vorbild die Moeglichkeit, den goldenen Schnitt in Natur, Kunst, Design so wie Dingen des taeglichen Lebens aufzuspueren und bei eigenen Entwicklungen auf genial einfache Weise einzubringen.
Bilder zur Bauanleitung
Wie bei Astromedia ueblich, ist auch die diesem Bausatz beiliegende Anleitung aufgrund ihrer klaren Struktur und detaillierten Beschreibung der einzelnen Schritte fuer Anfaenger und Experten gleichermassen gut geeignet.
Die Bauzeit kann aufgrund der geringen Anzahl von Teilen und des einfachen Zusammenbaus mit etwa 45 bis 60 Minuten (ohne Ruest- und Trocknungszeiten) angesetzt werden - je nach Praezision und Uebung.
Die folgenden, mit einigen Kommentaren versehenen Bilder zeigen den Bau des Modells, wobei sich die gewaehlte Vorgehensweise nicht vollstaendig an die Anleitung haelt und sich nur daran orientiert.

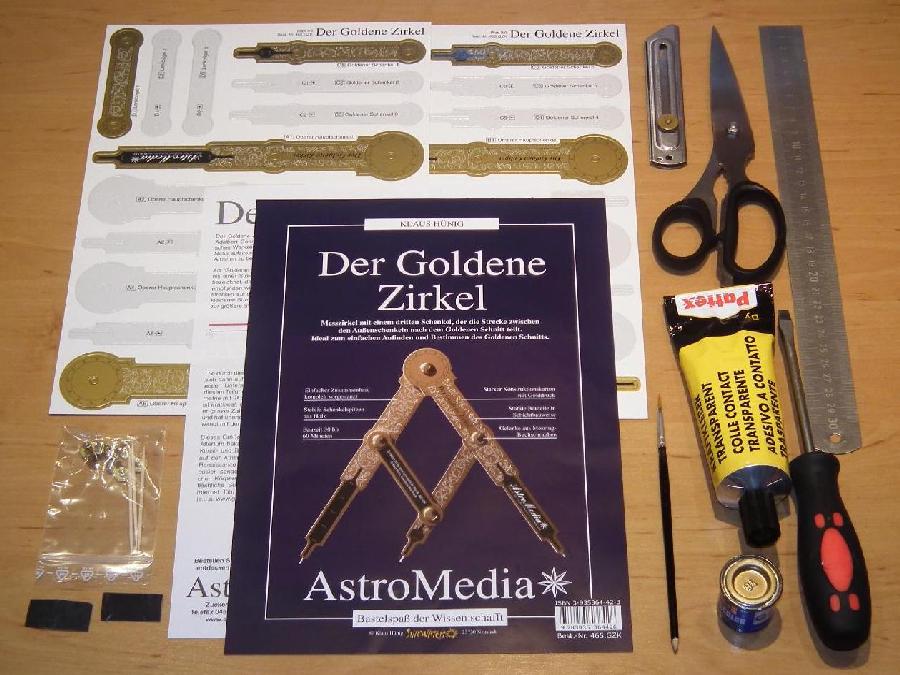

Ein Bausatz mit lediglich 4 x 6 jeweils kongruenten Teilen und einigen Beschlagteilen. Neben Klebstoff, Schere, Bastelmesser und Lineal sind noch feines Schleifpapier und ein Schraubendreher fuer den Zusammenbau noetig. Goldene Farbe (Revell Nr.94) und ein geeigneter Pinsel dienen der Bemalung der offenen, weissen Kanten. Vorteilhaft ist auch noch ein Gewicht (siehe weiter unten) zum Pressen der Klebungen.

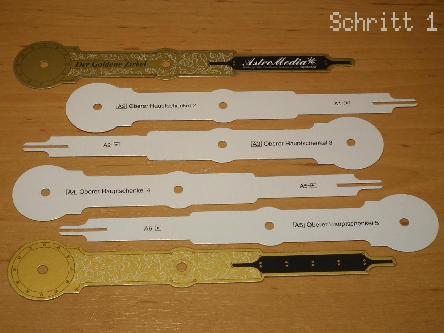

Die fuer den oberen Hauptschenkel vorbereiteten Teile A1 bis A6

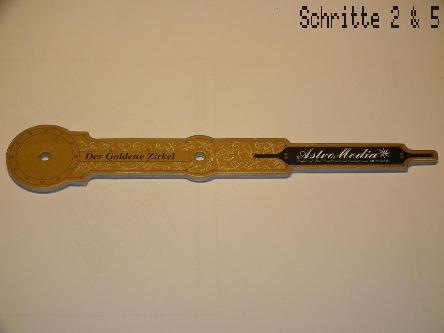

Hier wurde von der Anleitung abgewichen: Auch A6 wurde verklebt.

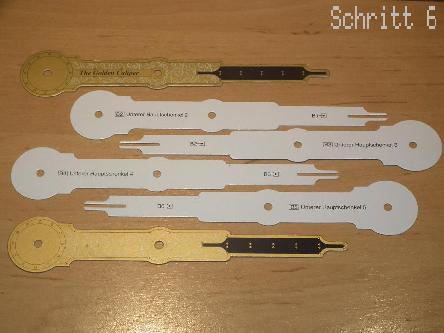

Die fuer den unteren Hauptschenkel vorbereiteten Teile B1 bis B6

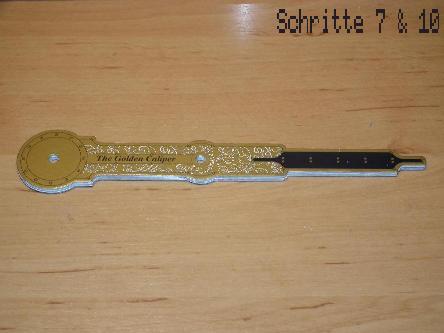

Hier wurde von der Anleitung abgewichen: Auch B6 wurde verklebt.
Ein dickes Buch als Gewicht zur Pressung der Klebung waehrend des Aushaertens
Analog zum vorherigen Procedere:

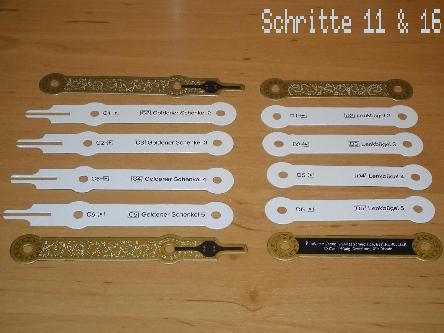

Goldenener Schenkel (C1 - C6) und Lenkbuegel (D1 bis D6)...

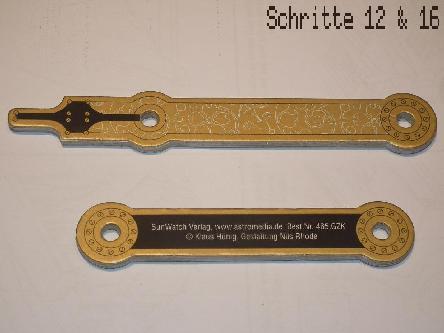

Goldener Schenkel und Lenkbuegel nach der Verklebung der Einzelteile

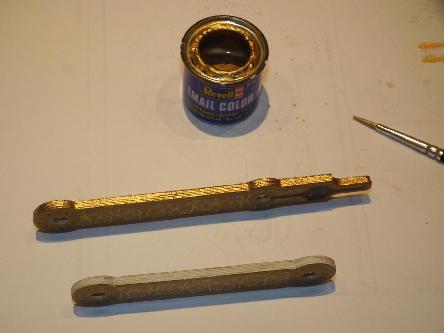

Goldene Farbe zur Dekoration der offenen Kanten.

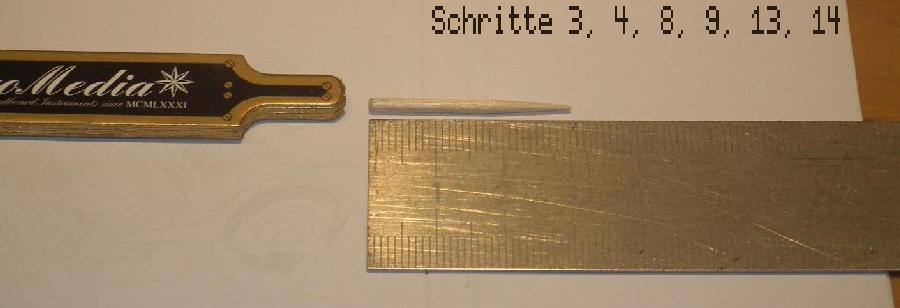

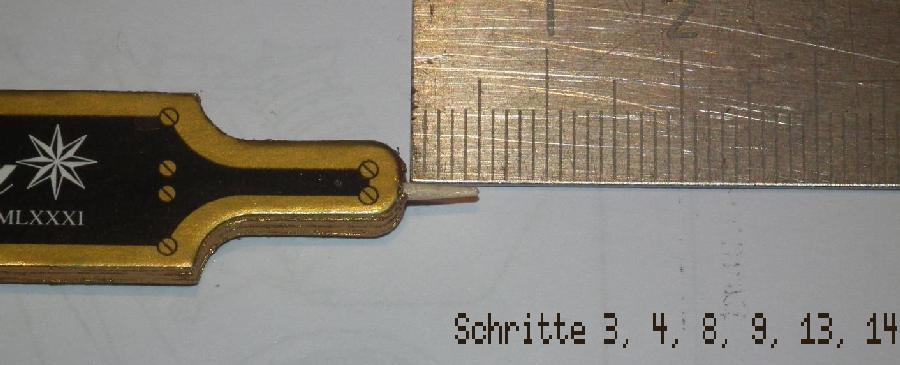

Schenkelspitzen abgelaengt (30mm) und mit Schleifpapier verrundet
Die Schenkelspitzenlaenge muss exakt 5mm betragen. Da Zahnstocher gern einmal brechen, empfiehlt es sich nicht, diese in den Schenkeln zu verkleben - ein Austausch wuerde dann schwierig...Falls erforderlich, mit einem Stueck Papier umwickeln.

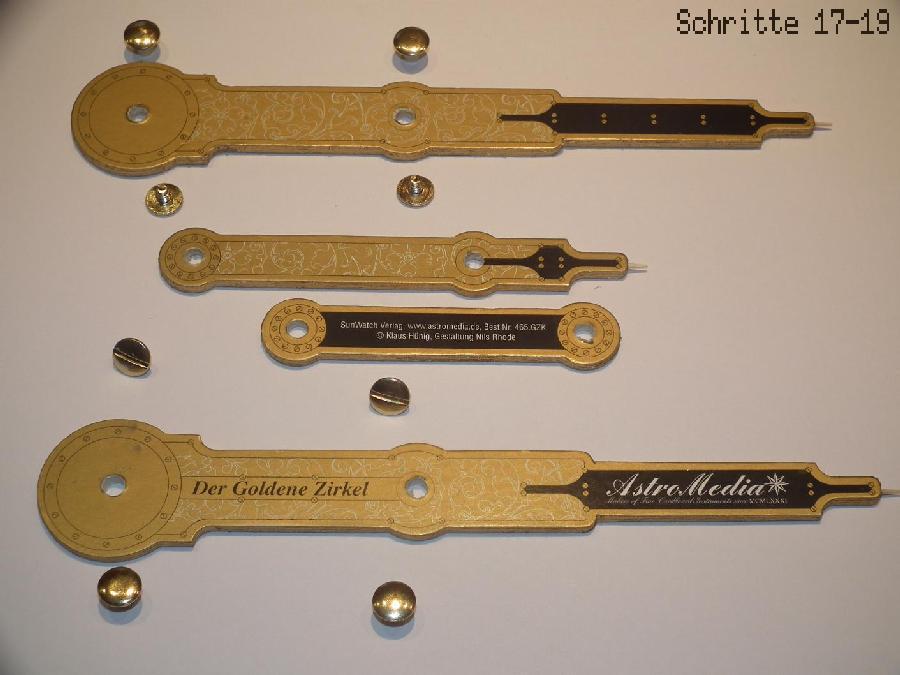

Die Schenkel, der Lenkbuegel und die Beschlagteile bereit zum Zusammenbau

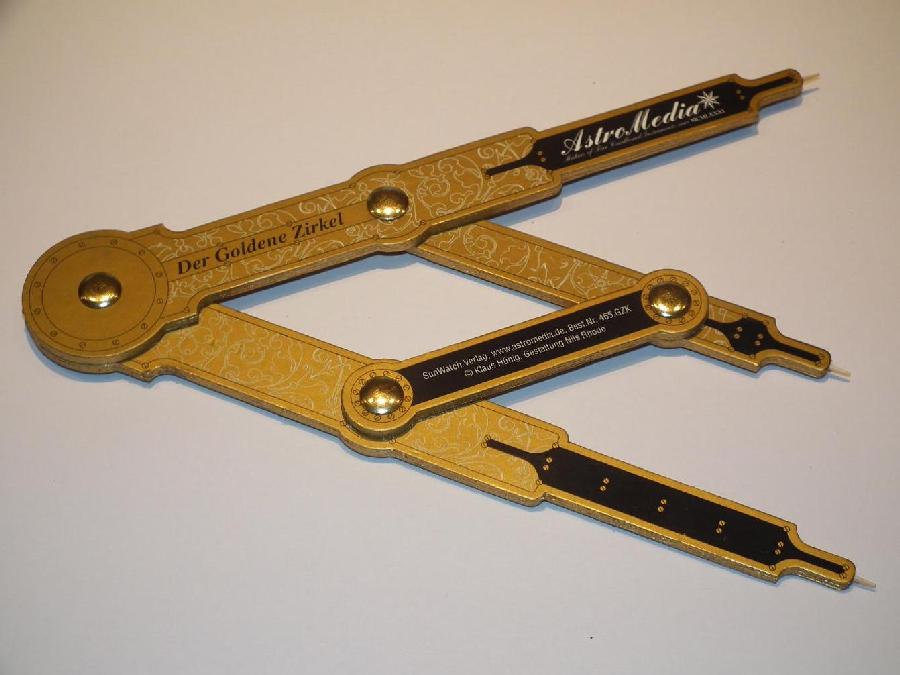

Fertiges Modell - bereit zum Mass nehmen (oder geben) !
