  • Abschnitt E - Die Kabinen

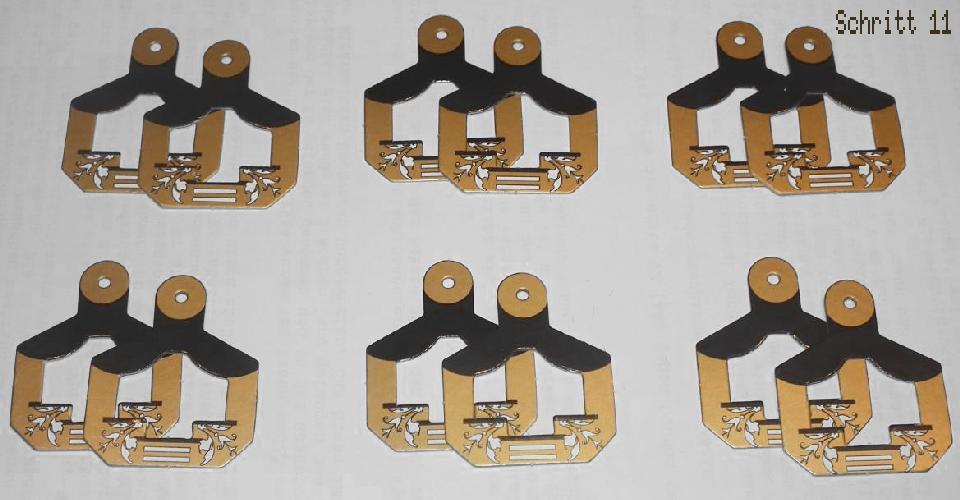

    Die 12 Seitenteile fuer 6 Kabinen, nachdem sie aus dem Kartontraeger entfernt und die Loecher fuer die Achsen durchstossen wurden.

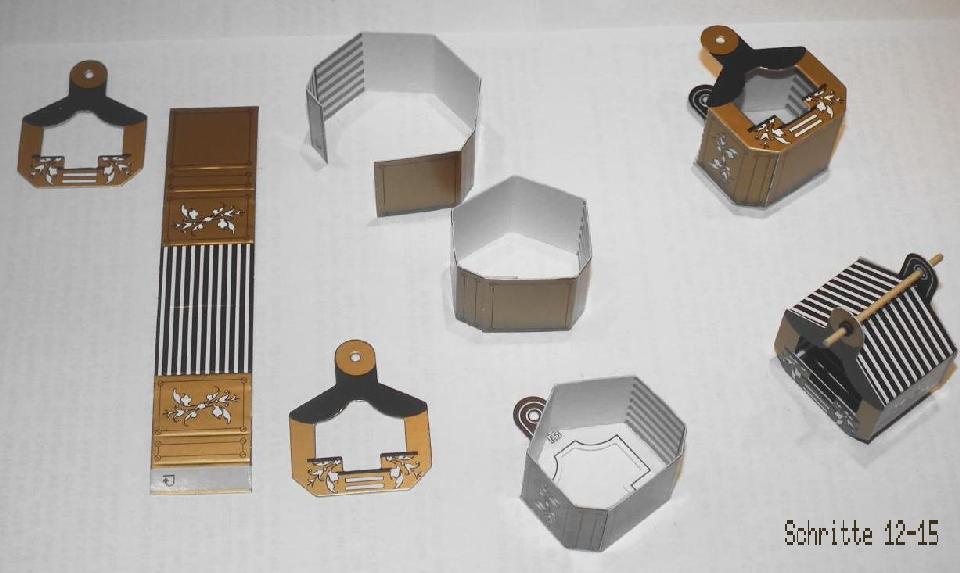

    Wie aus 6 Teilen eine Kabine wird...

    Von links nach rechts zeigt dieses Bild den Entstehungsprozess einer Kabine, wie er im Abschitt E mit den Schritten 11 bis 15 beschrieben wird.

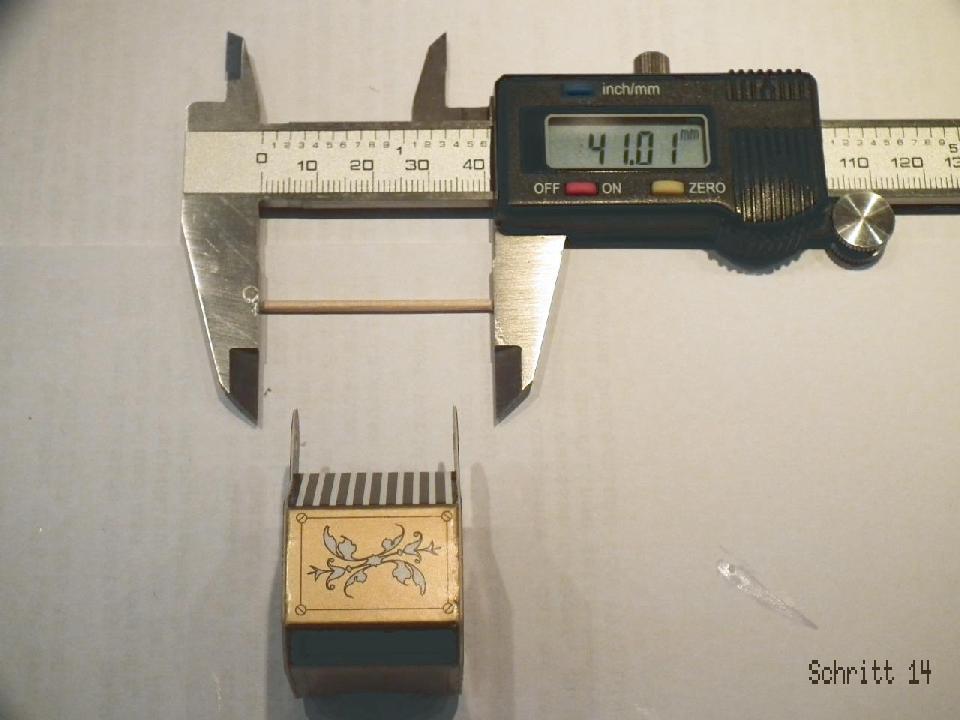

    Das Ablaengen der Achsen fuer die Kabinen erfordert ein wenig Praezision

    Um die Kabinenachsen abzulaengen, ist ein gewisses Mass an Praezision erforderlich, um einen gleichbleibenden Abstand zwischen den Wangen des Riesenrades zu gewaehrleisten. Hierzu sind eine Schieblehre und eine Schluesselfeile hilfreich.

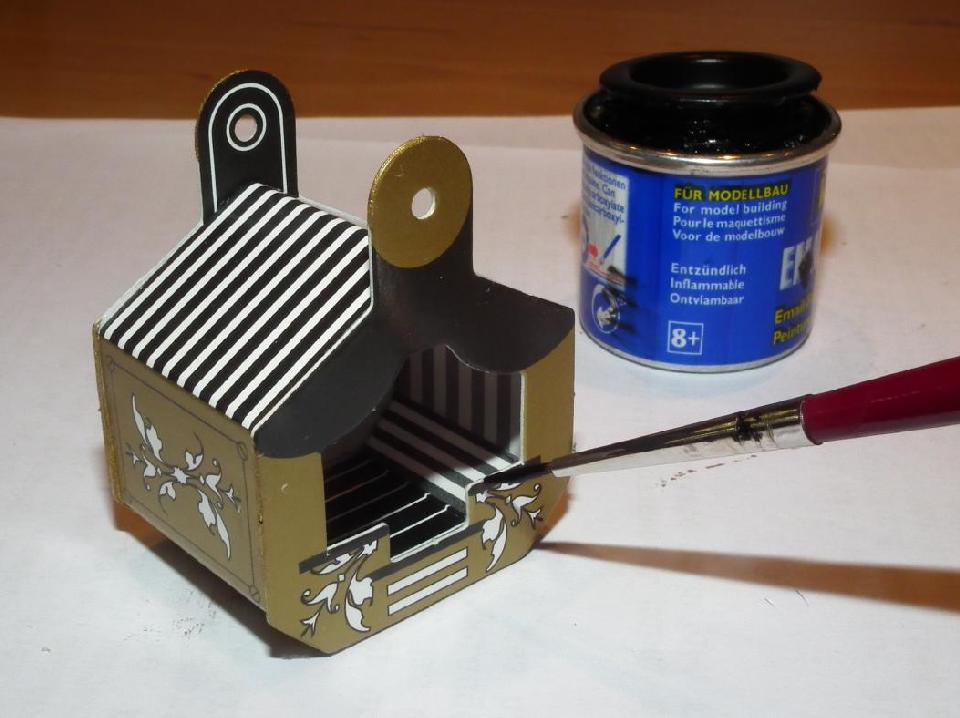

    Detailtuning...

    Etwas seidenmatter, schwarzer Lack fuer den Einstiegsbereich und silberner Lack fuer die Achsen sowie goldener Lack(stift) fuer die Kanten werten den optischen Eindruck deutlich auf.

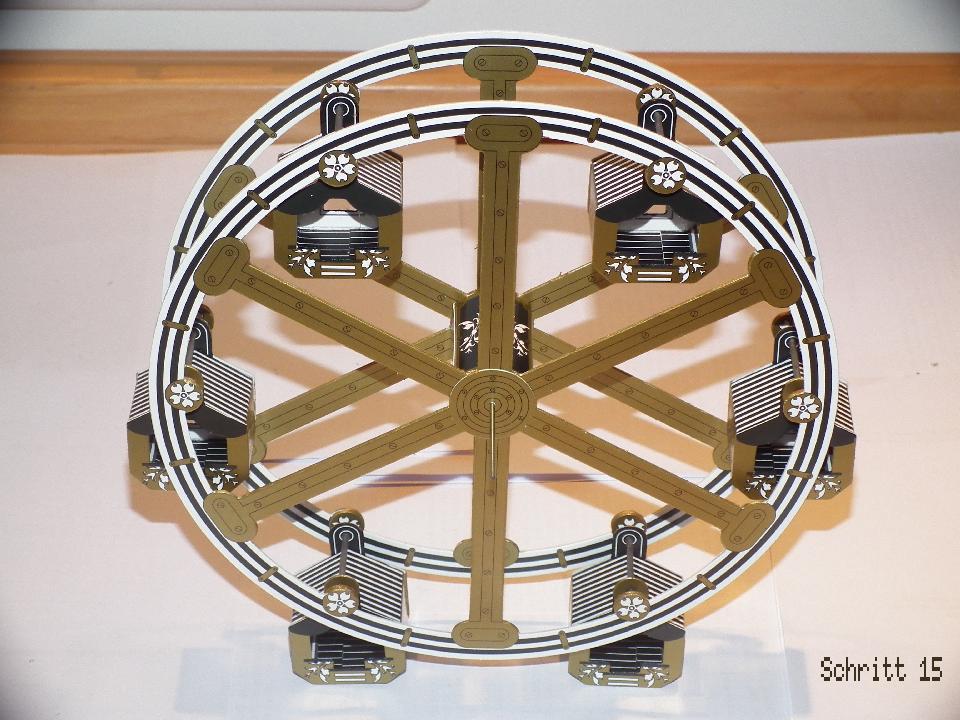

    Langsam manifestiert sich die Struktur...

    Nach dem Einbau der Achsen mit den daran haengenden Kabinen ergibt sich ein erster wirklicher Eindruck des zu erwartenden Ergebnisses.


    Abschnitt F - Der Staender 1

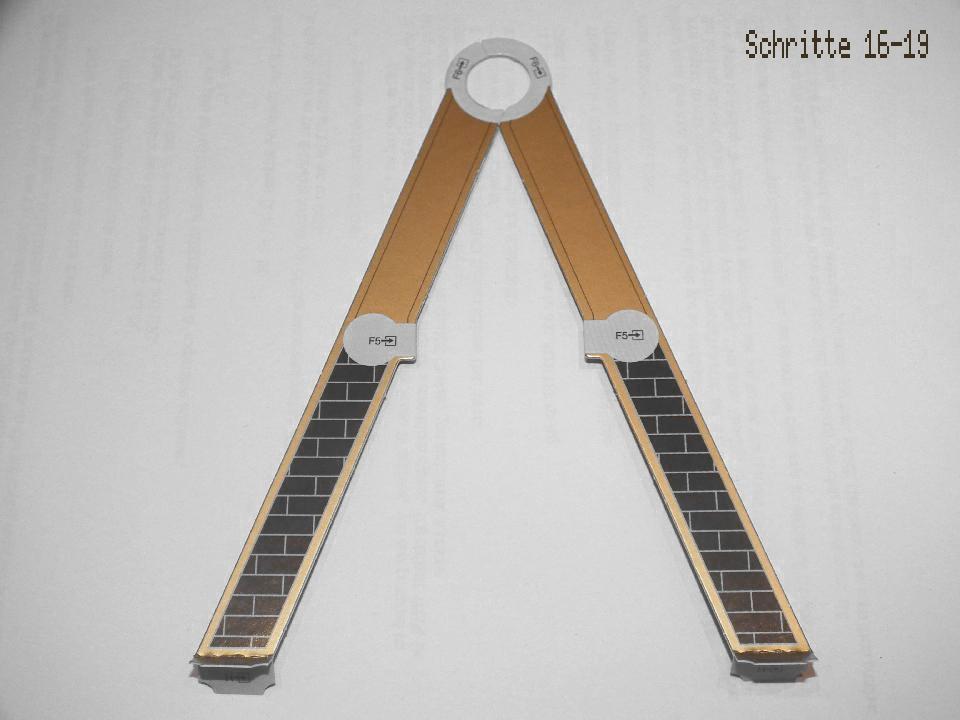

    Die A-foermige Struktur eines der Staender

    Die Schenkel eines Staenders bestehen aus vier Teilen, von denen jeweils zwei die Vorder- und Rueckseite bilden. Zusammenbau gemaess der Schritte 16 bis 19.

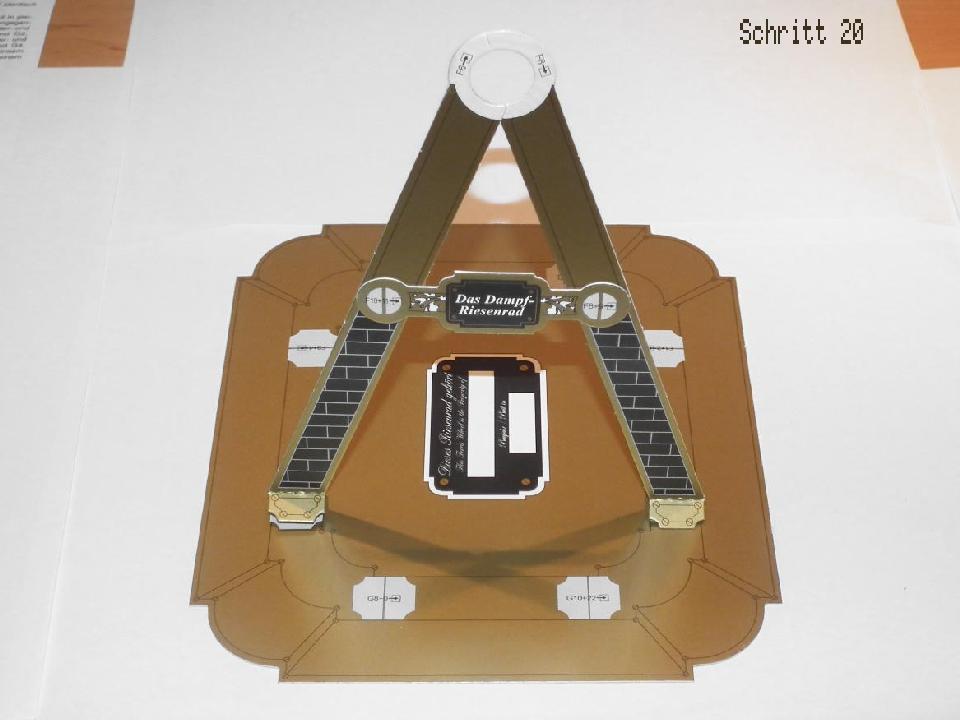

    Probieren geht ueber studieren...

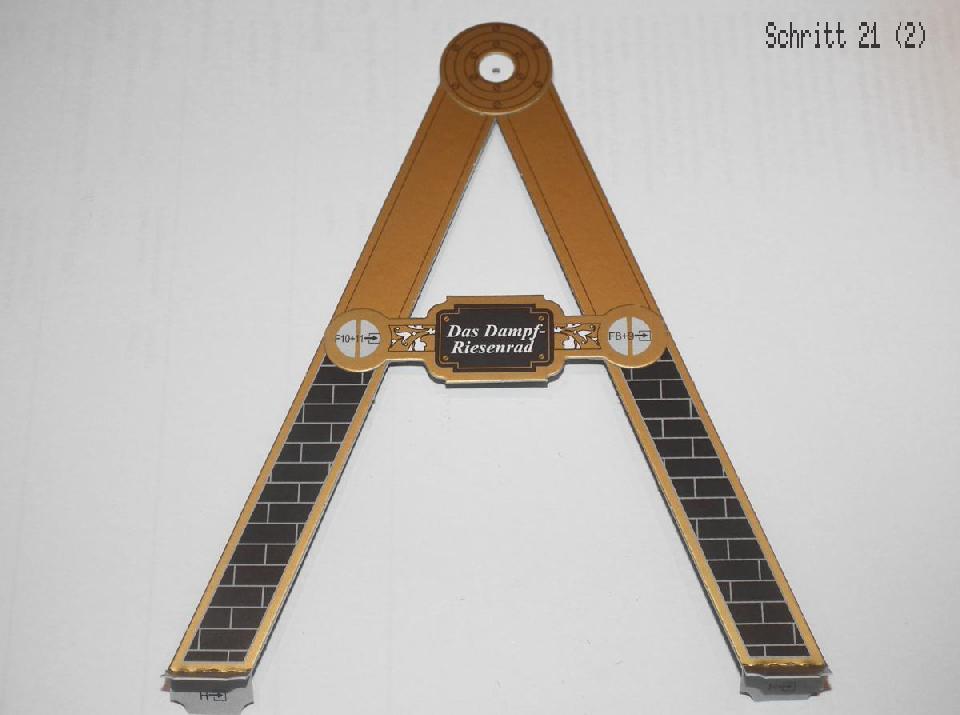

    Die Traverse ist angebracht und es erfolgt eine Stellprobe zur Pruefung des Oeffungswinkels der A-foermigen Struktur.

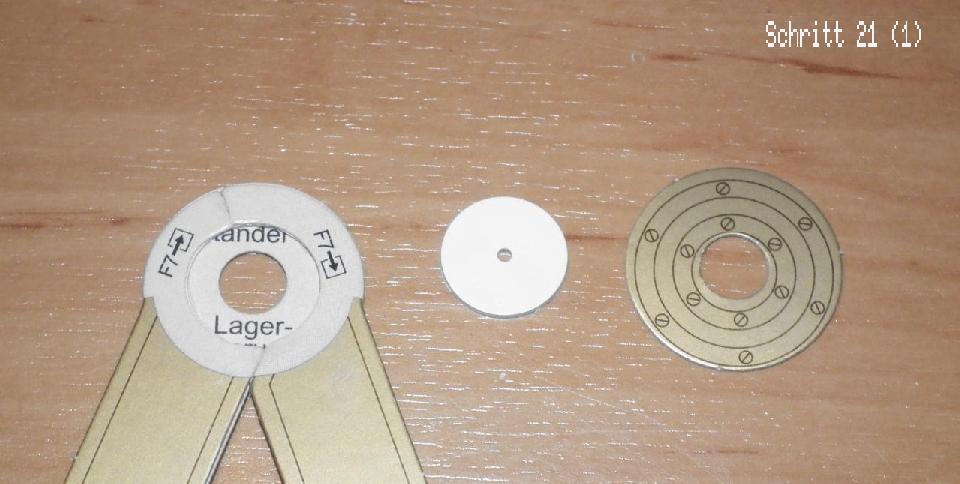

    Bevor der Staender mit der Bodenplatte verklebt wird, wird das Achslager in Form einer Kunststoffscheibe eingeklebt und mit einer zweiten Lagerhalterung abgedeckt.




    Der erste Staender ist fertiggestellt. Eine Bemalung der offenen Kanten empfiehlt sich vor der Verklebung mit der Grundplatte.

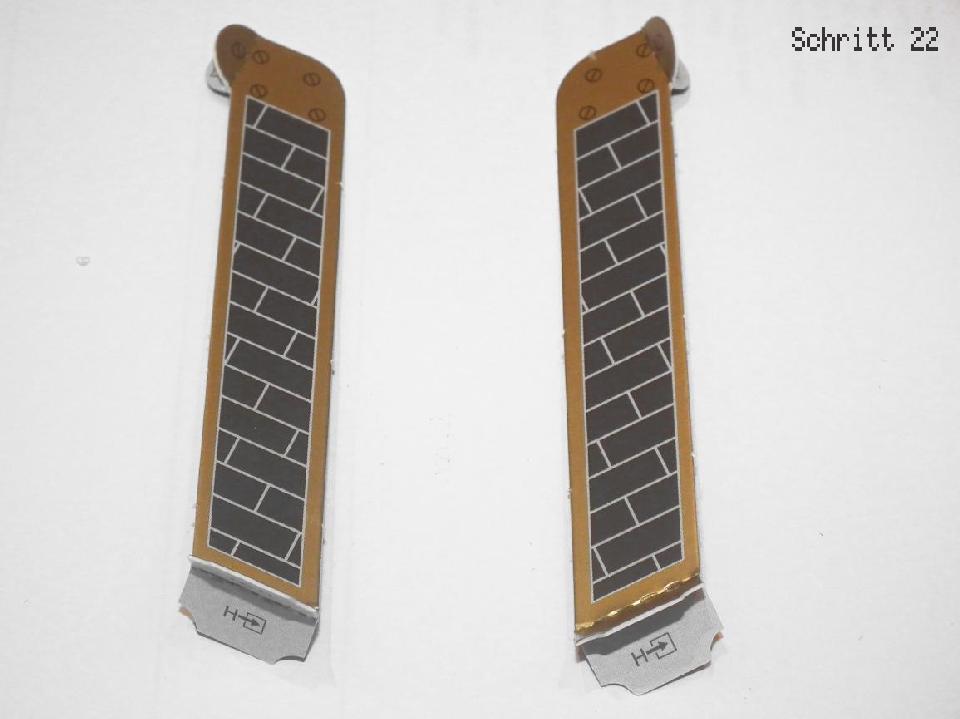

    Die beiden Stuetzen fuer den Staender

    Die beiden Stuetzen bestehen aus jeweils zwei Teilen, deren Zusammenbau in Schritt 22 beschrieben wird.


    Abschnitt G - Der Staender 2


    ist bezueglich des Aufbaus und der Vorgehensweise beim Zusammenbau mit Staender 1 identisch, weshalb hier nicht weiter darauf eingegangen wird. Die Bilder wuerden sich gleichen... Folgen Sie den Schritten 23-25 und orientieren Sie sich dabei an den obigen Bildern des Abschnitts F.




    Weiter zum Abschnitt H - Die Montage der Staender auf der Grundplatte
