WMF Kaffeemaschinen - Selbsthilfe


Werkstatt


Sowohl der Aufbau der Maschinen als auch die Qualiaet der verbauten Teile erlauben es dem erfahrenen Hobby-Techniker (Begriffe wie Bastler o.ae. wurden bewusst vermieden), bei der Reparatur oder einer Restaurierung selbst Hand anzulegen.

Man muss sich nur dessen bewusst sein, dass man es hier mit einem Elektrogeraet und einem (je nach Typ) vom TUeV als Dampfkessel zugelassenen Geraet zu tun hat und entsprechend Vor- und Voraussicht walten lassen.

Passendes Werkzeug, Geduld und Metallpolitur (entweder "Wenol" oder "Unipol") und ggf. ein paar Ersatzteile fuehren im Allgemeinen zu einer in neuem Glanz erstrahlenden, funktionstuechtigen Maschine.

Aber auch eine Reinigung der Geraete mit geeigneten Mitteln und praeventive Wartung wie z.B. das Fetten von Dichtungen sollte regelmaessig durchgefuehrt werden, da dieses fuer eine reibungslose Funktion und eine laengere Lebensdauer sorgt.

Hinweise zur Unterhaltswartung

Entkalkung und Dichtungspflege
Dichtung Auslassventil
Waermebehaelter
Einstellen des Schaltpunktes


WMF 1000 Blitz

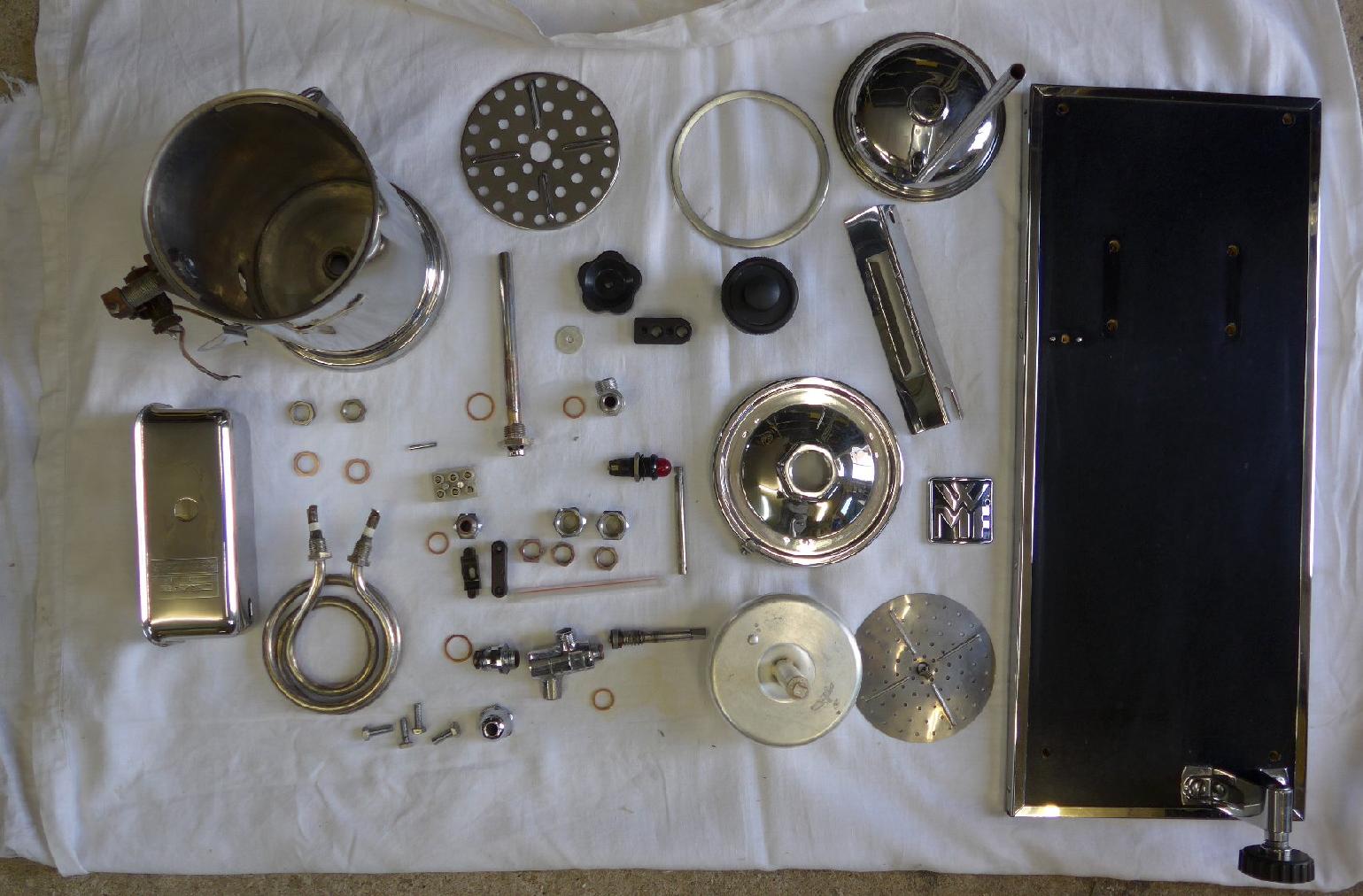

Saemtliche Teile
nach deren gruendlicher Reinigung, vorbereitet zum erneuten Zusammenbau. Das Bild verdeutlicht die schnoerkellose Konstruktion mit robusten Teilen, die fuer eine dauerhaft zuverlaessige Funktion sorgt.






WMF 1000/2000 Blitz

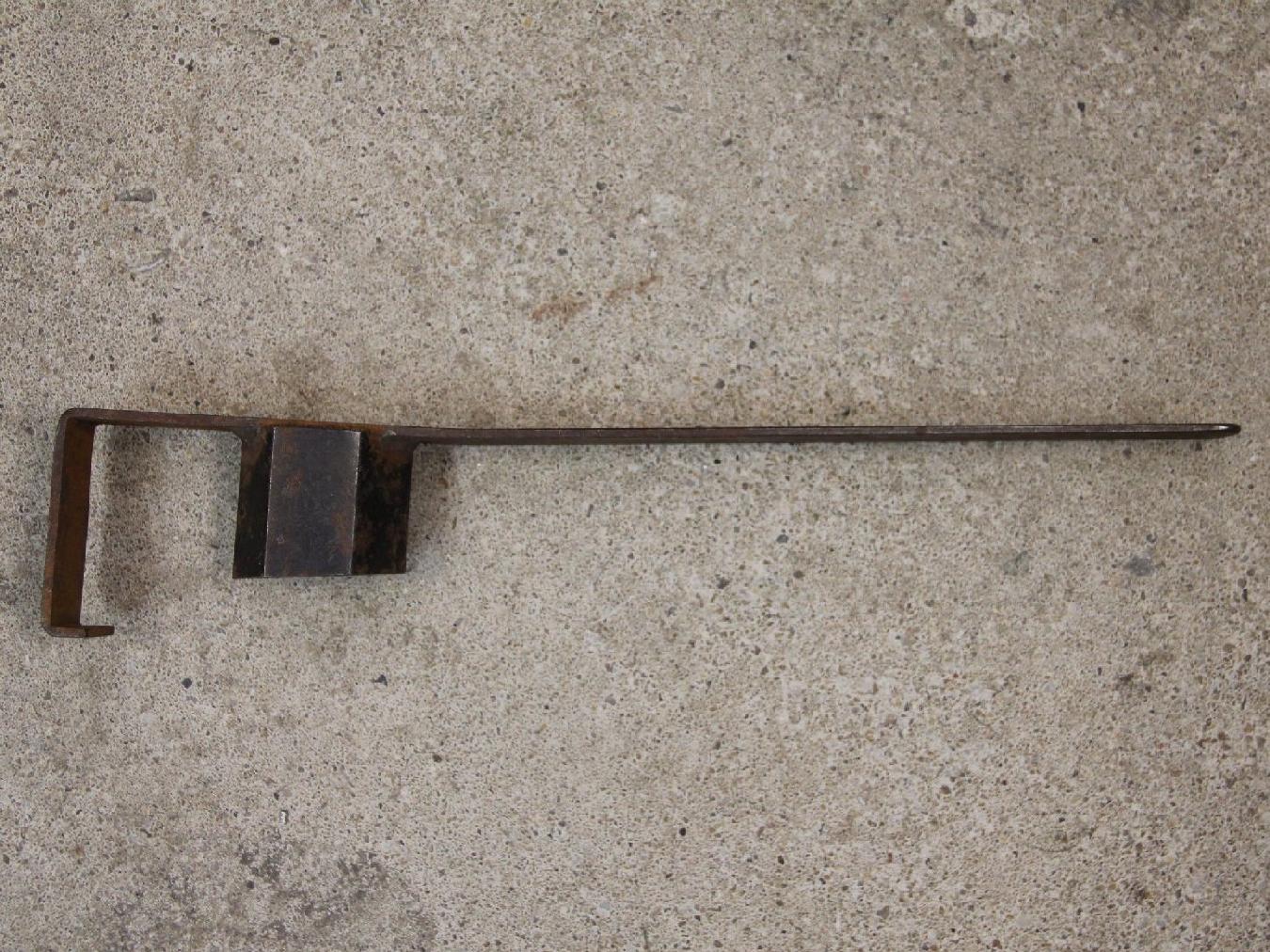

Dosenoeffner
Original WMF Schluessel zum Oeffnen der Deckel der 1000 und 2000 Blitz.
Ein handelsueblicher 41er tut es allerdings auch...






WMF 1000/2000 Blitz

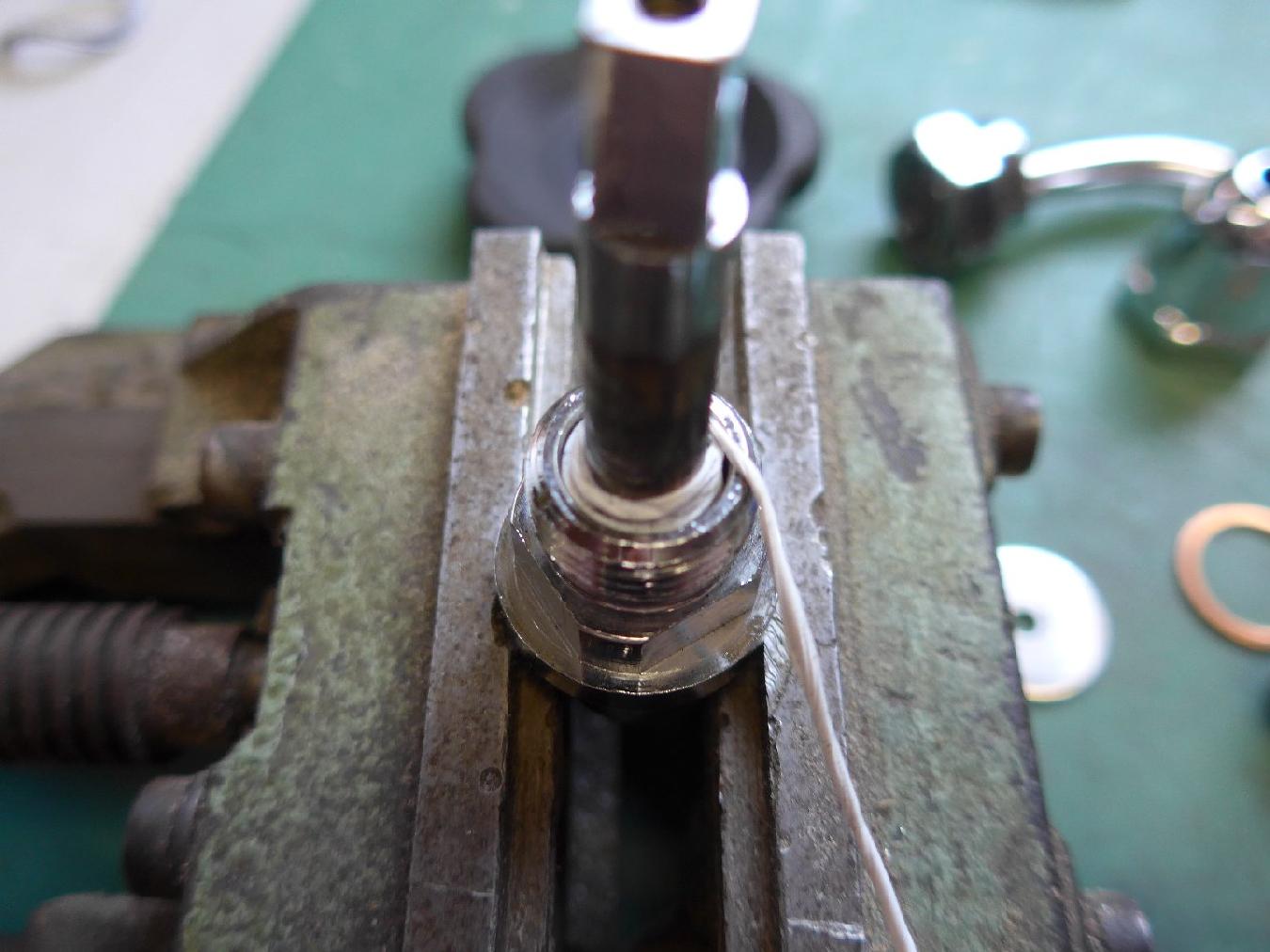

Die Dichtungspackung
des Handventils unterliegt nach Jahrzehnten Altererscheinungen und kann durch geeignet gewickeltes Teflonband mit ein wenig Geschick ersetzt werden.

Handventil

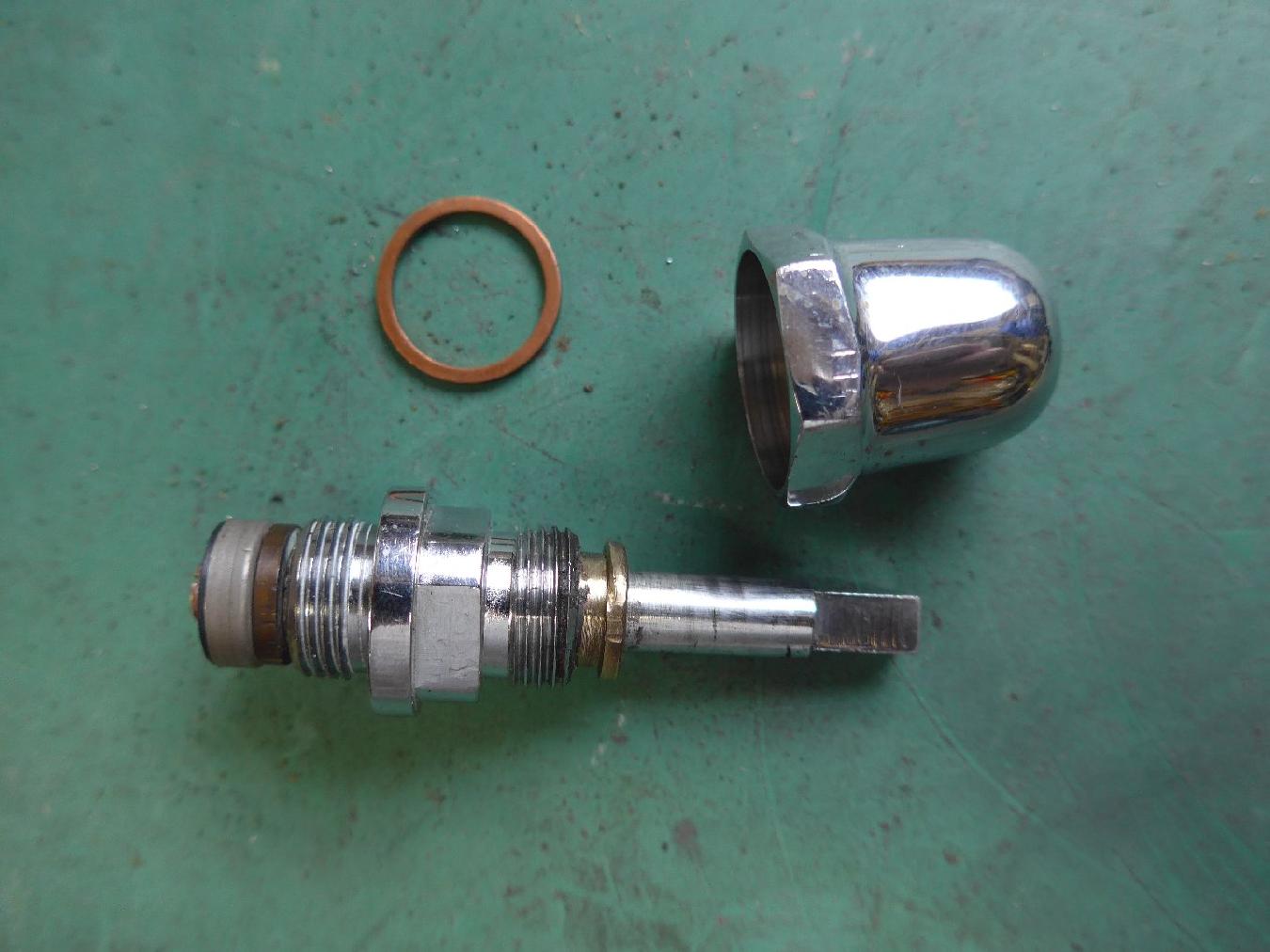

Ventileinsatz
mit Kupferdichtung und Abdeckkappe nach dem Zusammenbau der Stopfbuchse bereit zur Montage im unteren, rechtsseitigen Armaturengehaeuse.
Fast wie neu...






WMF 1000/2000 Blitz

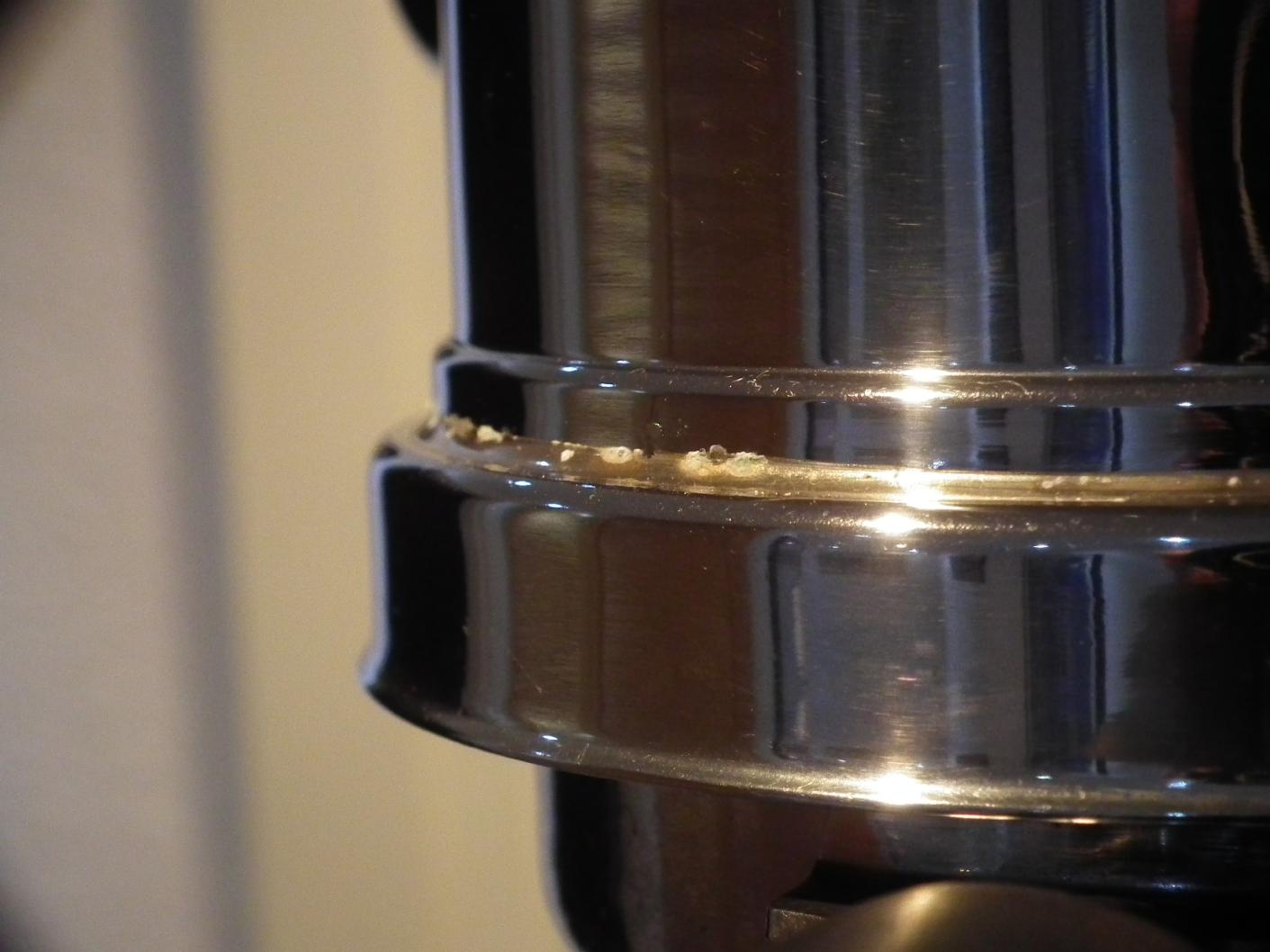

Kalkablagerungen
an der Loetnaht zwischen Kessel und Halteraufnahme sind keine Seltenheit. Sind es nur oberflaechliche und keine tieferen Beschaedigungen, reicht ein auspolieren aus. Siehe rechts...

Aufnahme 112mm Siebhalter





Spiegelglatt

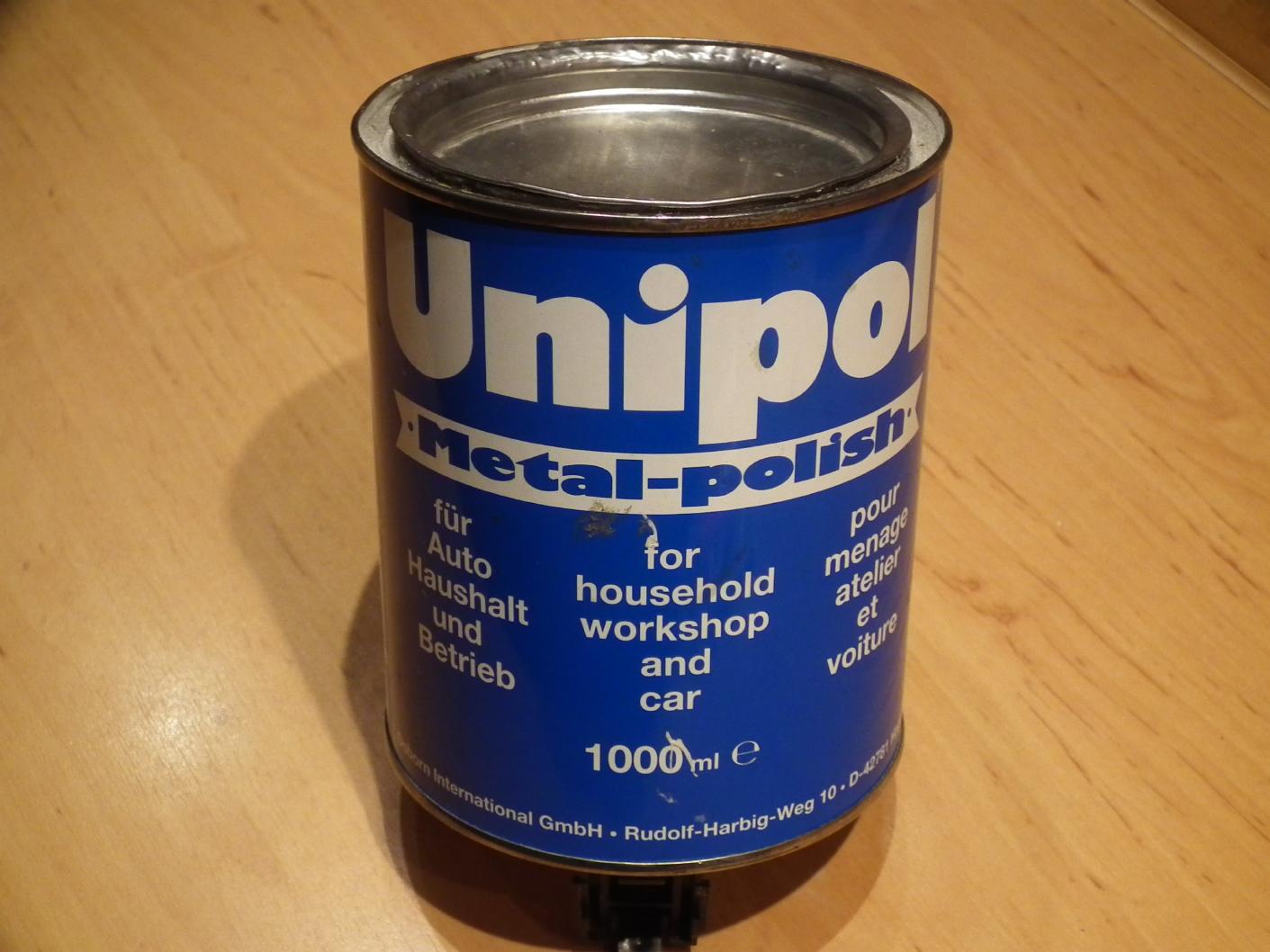

Metallpolitur
in Form von Unipol oder Wenol verleiht den Maschinen quasi fabrikneuen Glanz. Auch kleine Kratzer und Kalkablagerungen koennen damit entfernt werden.






WMF 1000/2000 Blitz

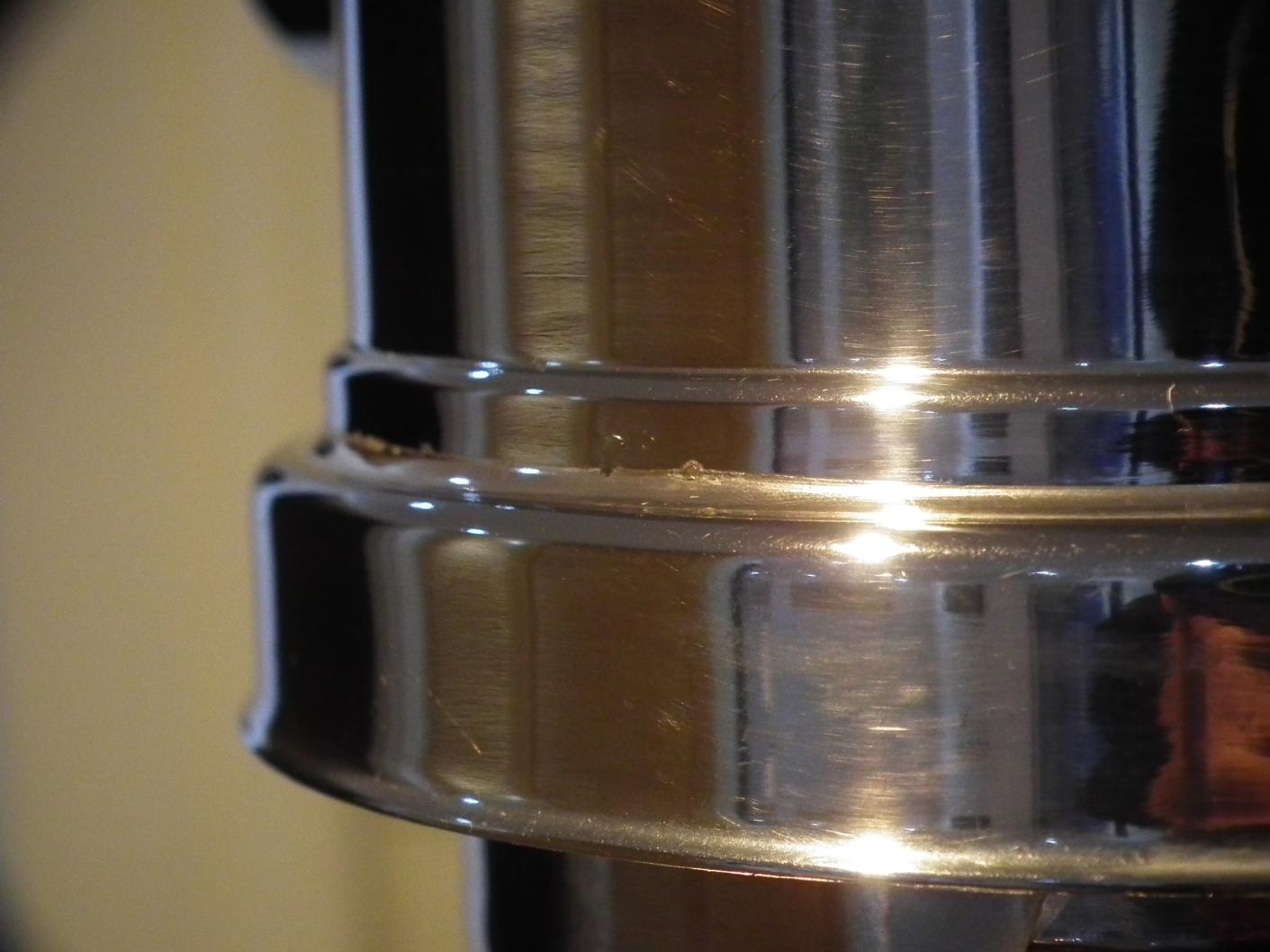

Kalkablagerungen ex
Dieselbe Stelle wie im oben gezeigten Bild nach Behandlung mit einer Metallpolitur.

Aufnahme 112mm Siebhalter





Gut geschmiert



sollte der Zapfhahn
der Vorratsbehaelter sein. Ein Klick auf das Bild verraet, wo eine Schmierung unbedingt noetig ist, um einem vorzeitigen Verschleiss dieses Teils vorzubeugen.

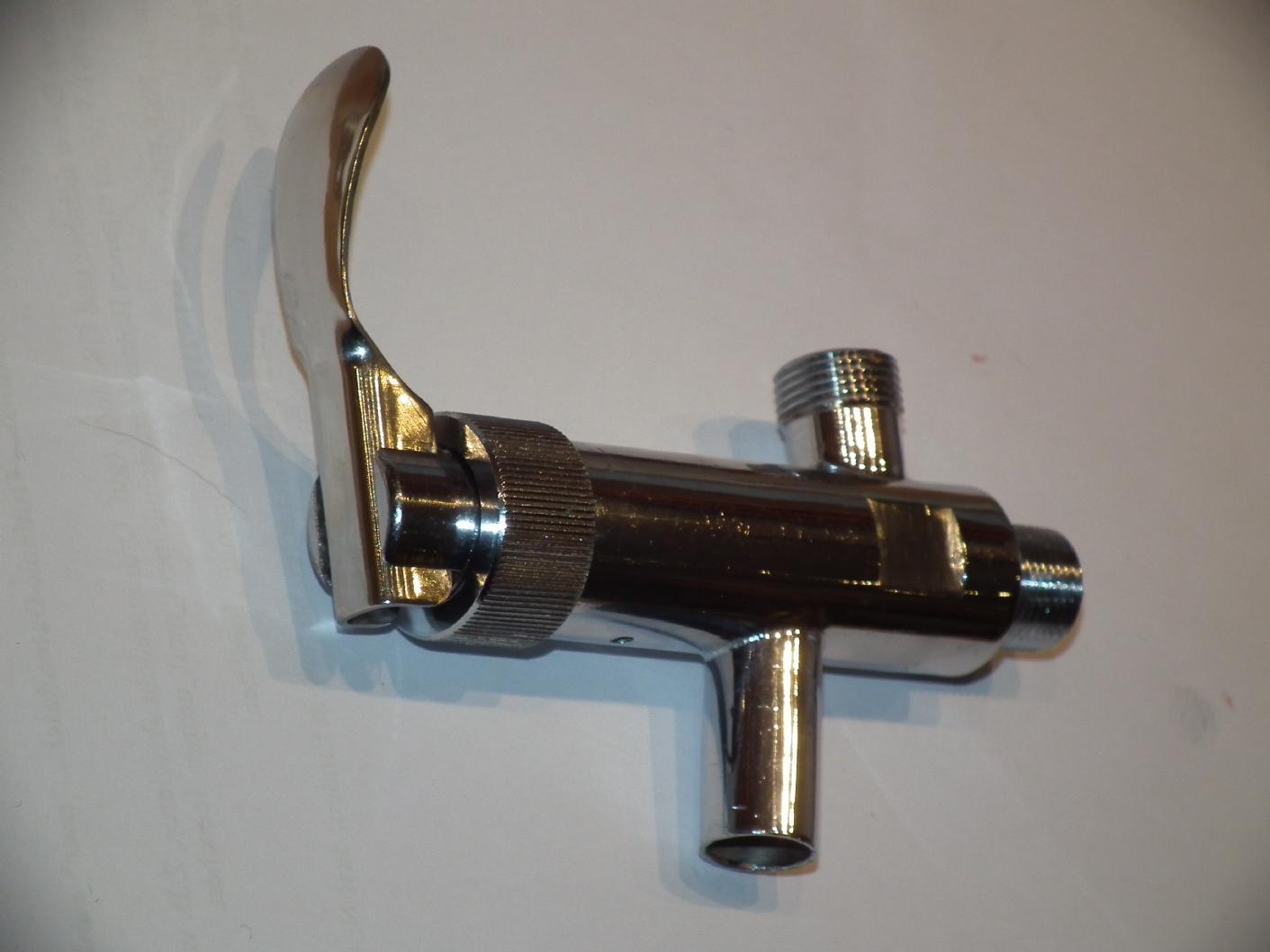

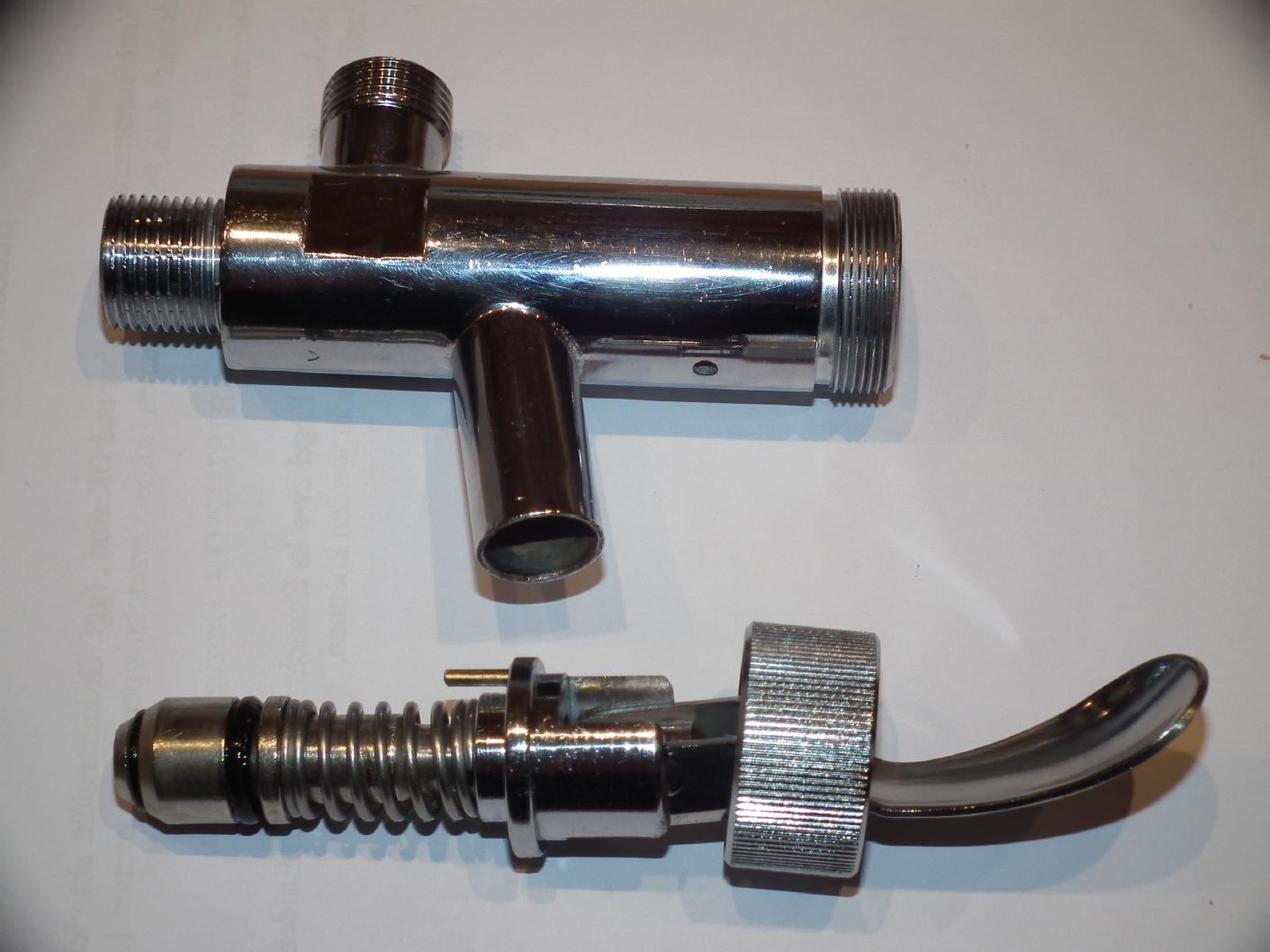

Apropos Zapfhahn...


Die Reinigung des Innenlebens nach Jahren der Benutzung zur Verlaengerung der Lebensdauer umfasst das Entfernen von Kalk- und anderen Ablagerungen sowie das Schmieren der beweglichen Teile und ggf. einen Tausch der O-Ringe. Eine Oberflaechenpolitur verhilft zu neuem Glanz

Zerlegt






Gereinigt




Fast wie neu






Saubere Sache

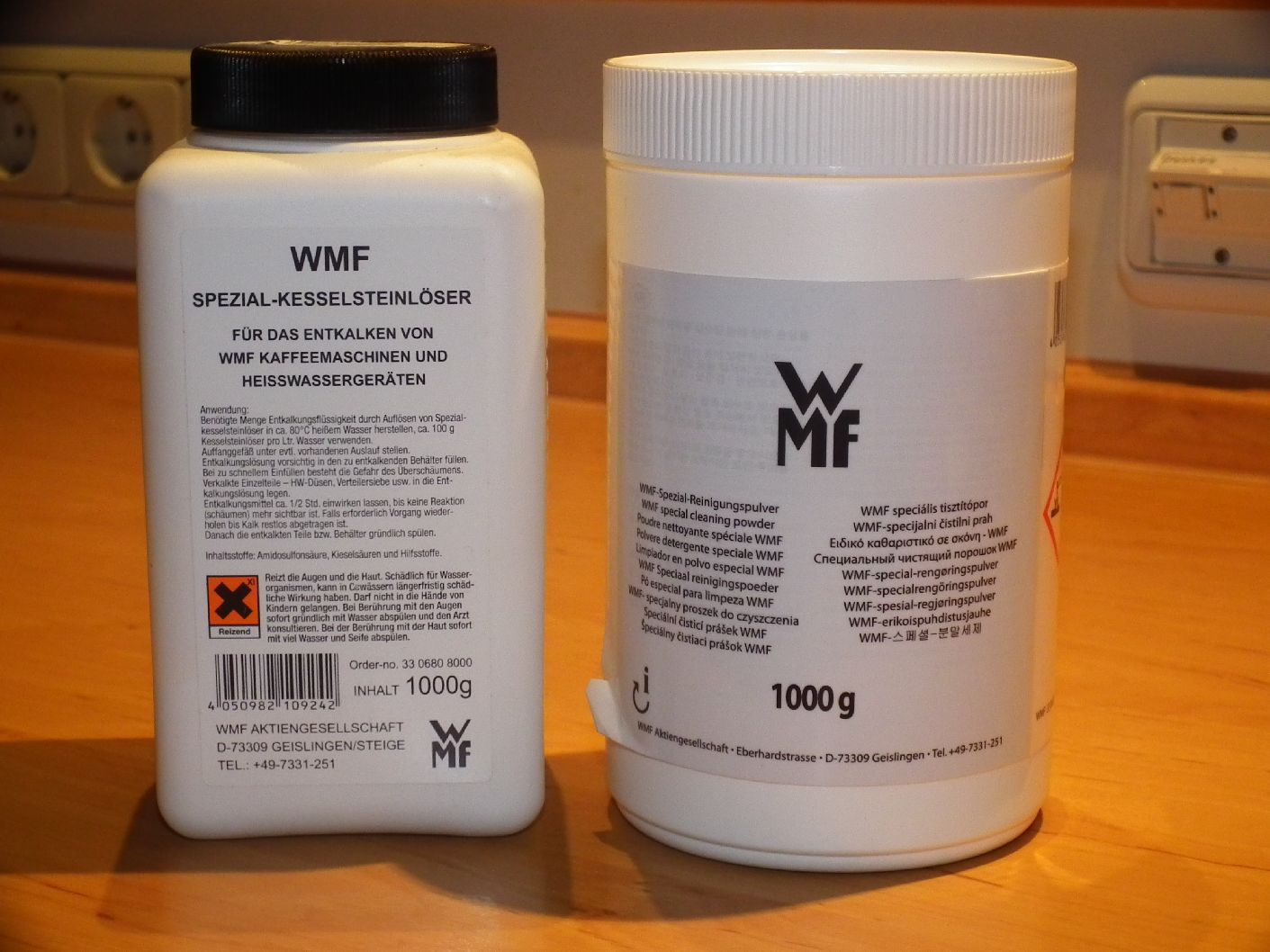

Die Beseitigung von Kalk- und Kaffeeablagerungen im Kessel bzw. Vorratsbehaelter erfolgt am besten mittels geeigneter Spezialreiniger, welche muehelos die entsprechenden Ablagerungen beseitigen.

Die
Entkalkungsanleitung
WMF 1000/2000 Blitz

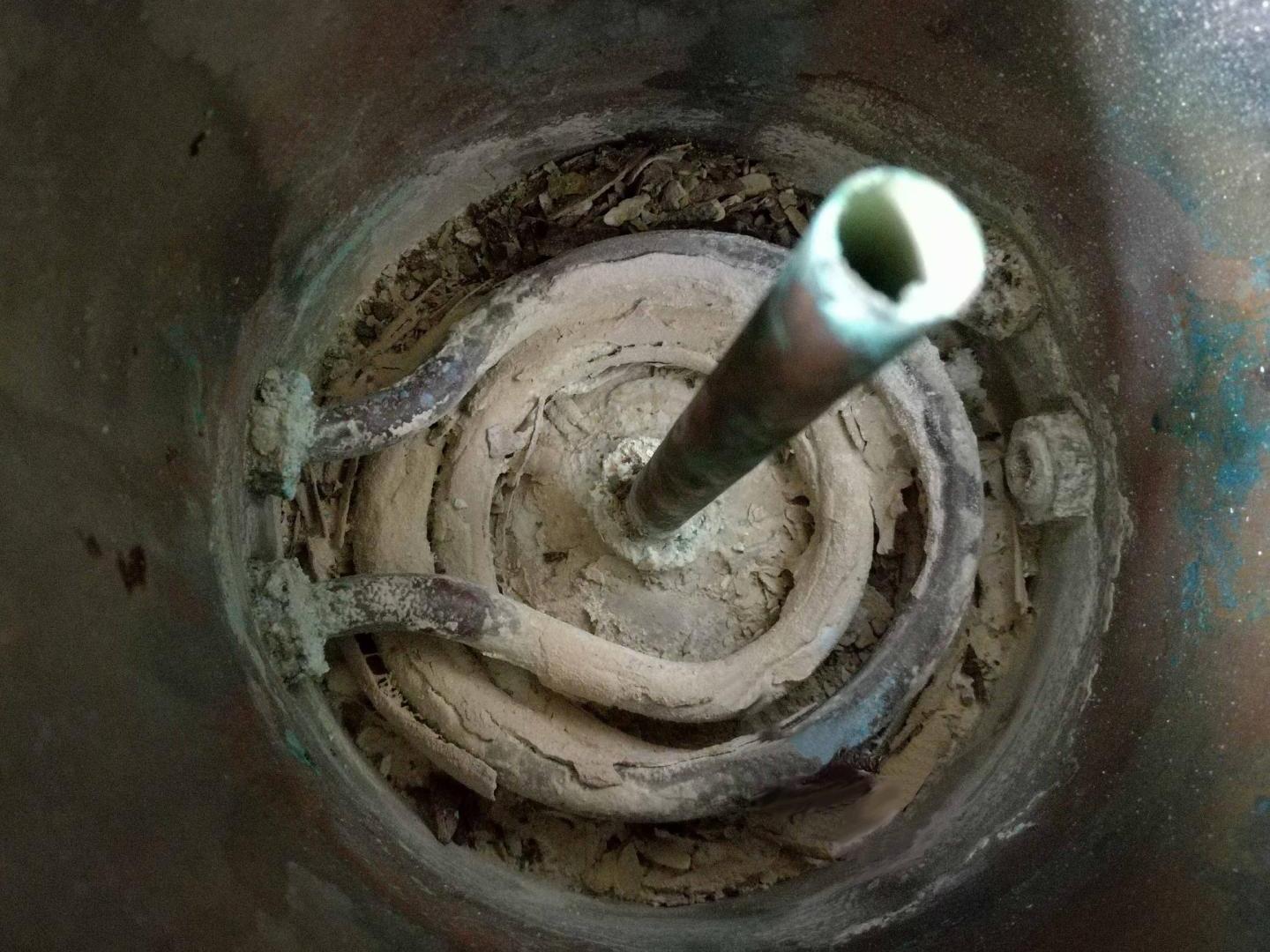

fuehrt selbst bei Tropfsteinhoehlen nach ggf. mehrmaliger Anwendung zum rechts gezeigten Ergebnis...

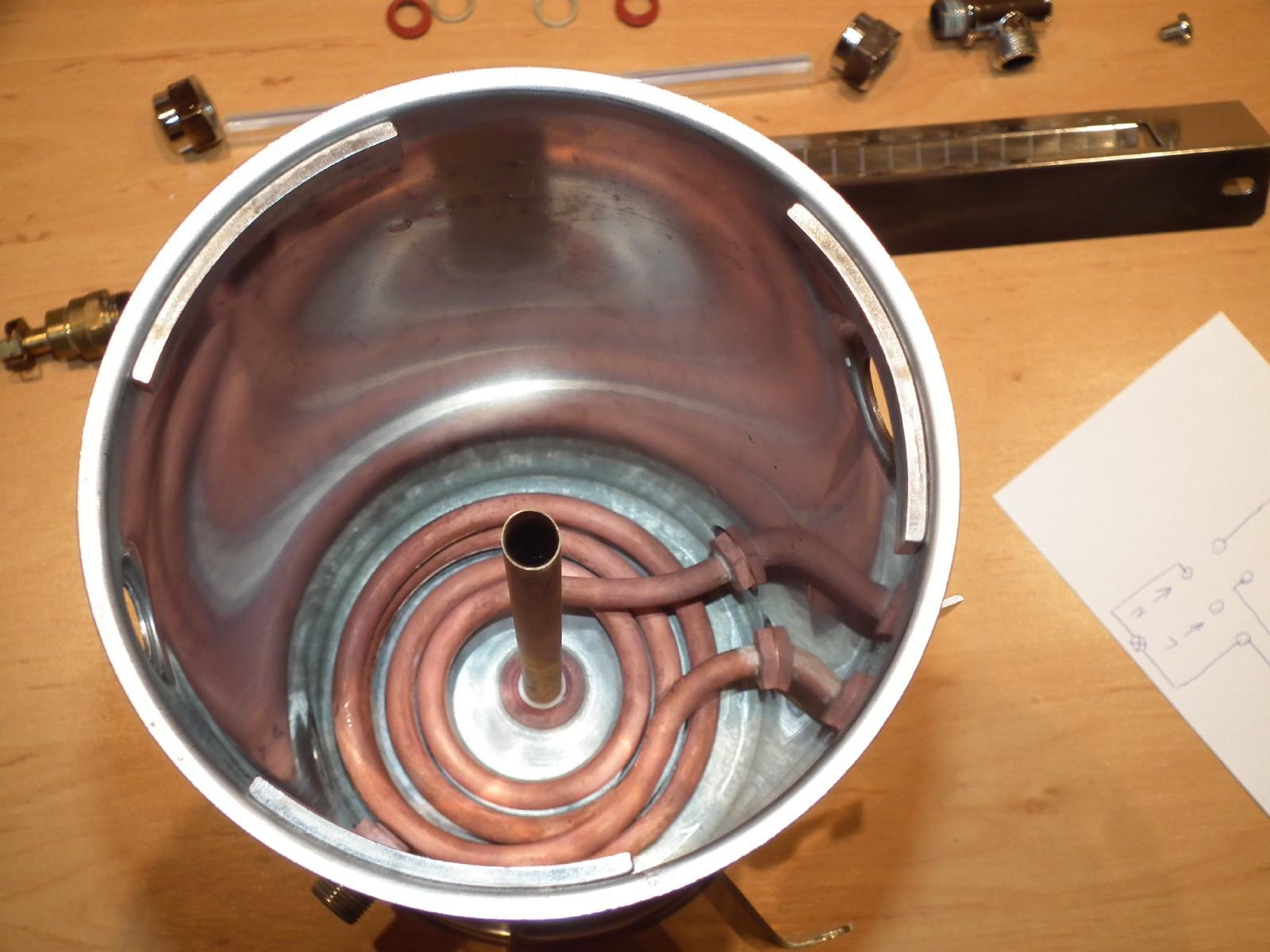

Kessel und Behaelter




Nach der Entkalkung

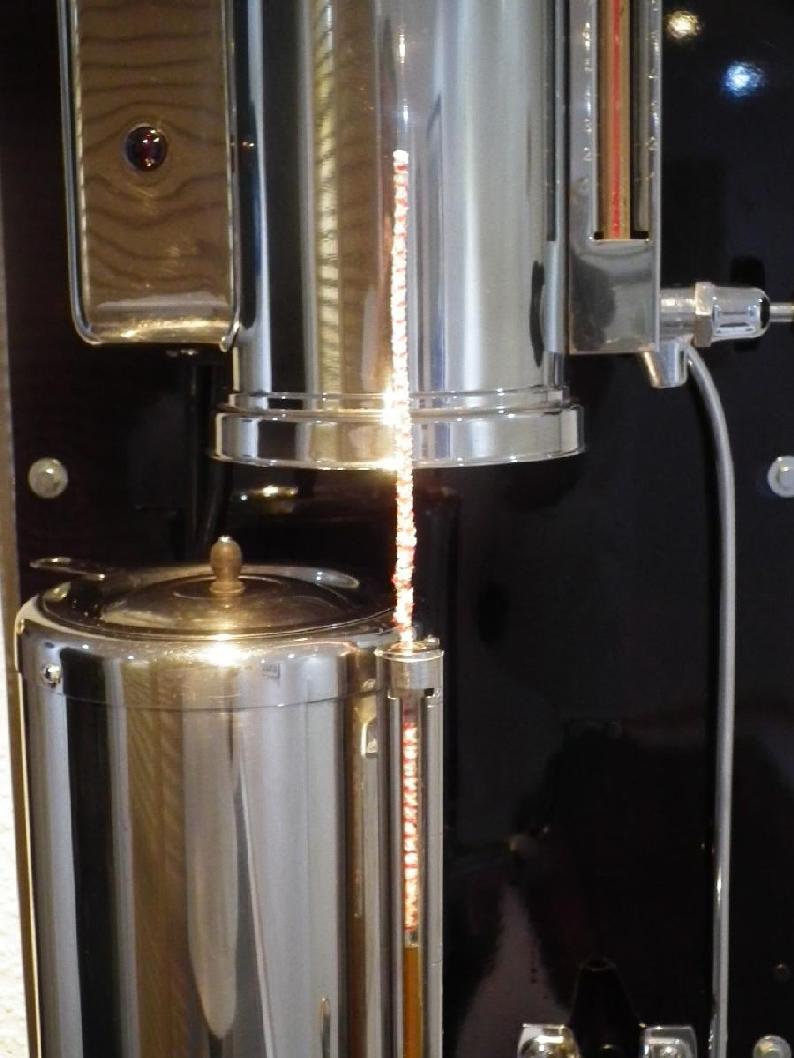

Fuellstandsanzeigen


des Wasserkessels und des Vorratsbehaelters lassen sich einfach mit Pfeifenreinigern saeubern.
Zwei Pfeifenreiniger werden hierzu zu einem langen Reiniger verdrillt und die Spitze durch Umbiegen doppelt gelegt.

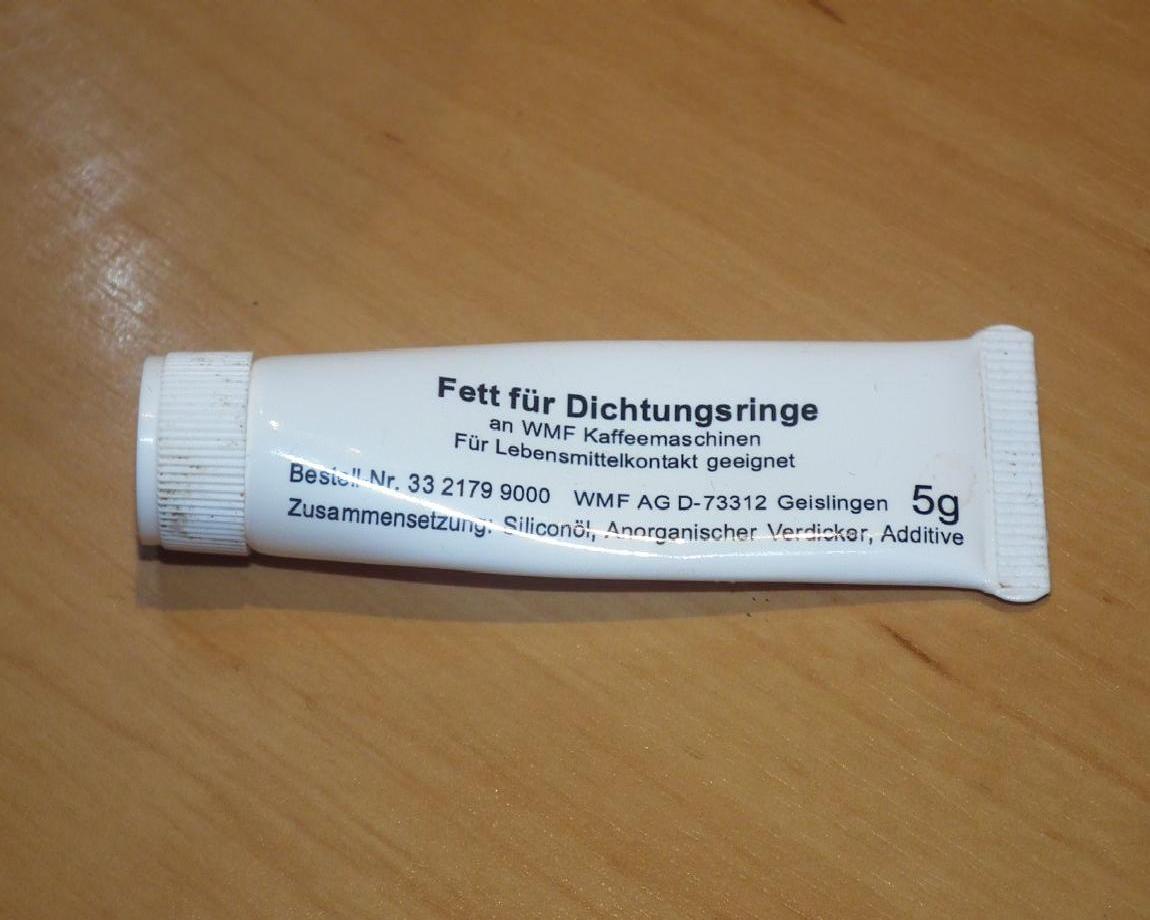

Praeventive Wartung


der Siebtraegerdichtung und der O-Ringe im Zapfhahn durch regelmaessige Behandlung mit lebensmittelechtem Schmiermittel haelt die Dichtungen geschmeidig und verlaengert deren Lebensdauer.

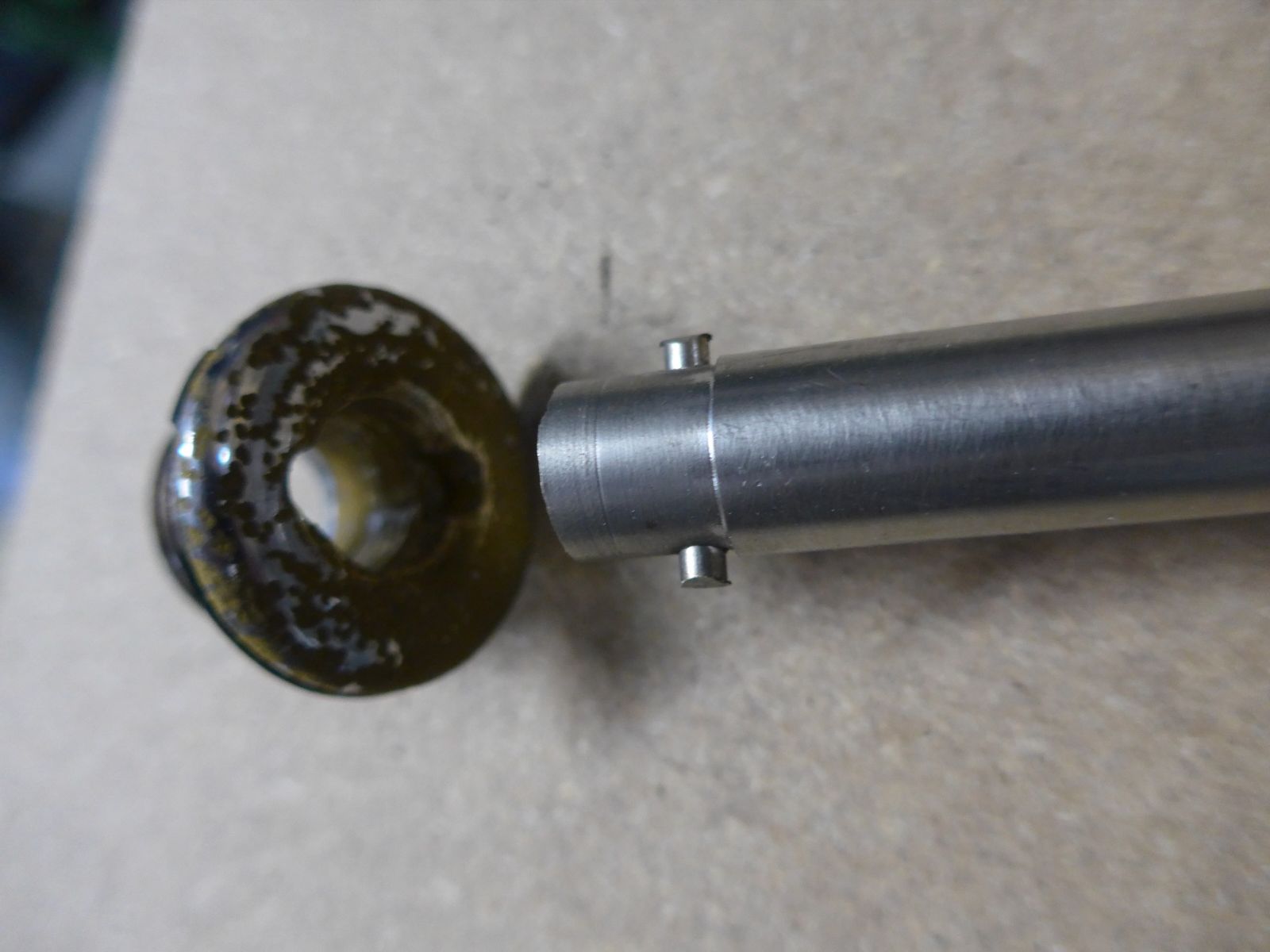

Hilfswerkzeug fuer den


ist gelegentlich erforderlich, wenn die Verschlussschraube am Boden geloest werden muss, um den Behaelter im Falle eines Defekts zu zerlegen. Das Hilfswerkzueg besteht aus einem Metallstab hinreichender Laenge mit einem am unteren Ende eingesetzten Stift und einem Griff am oberen Ende.

Vorratsbehaelter

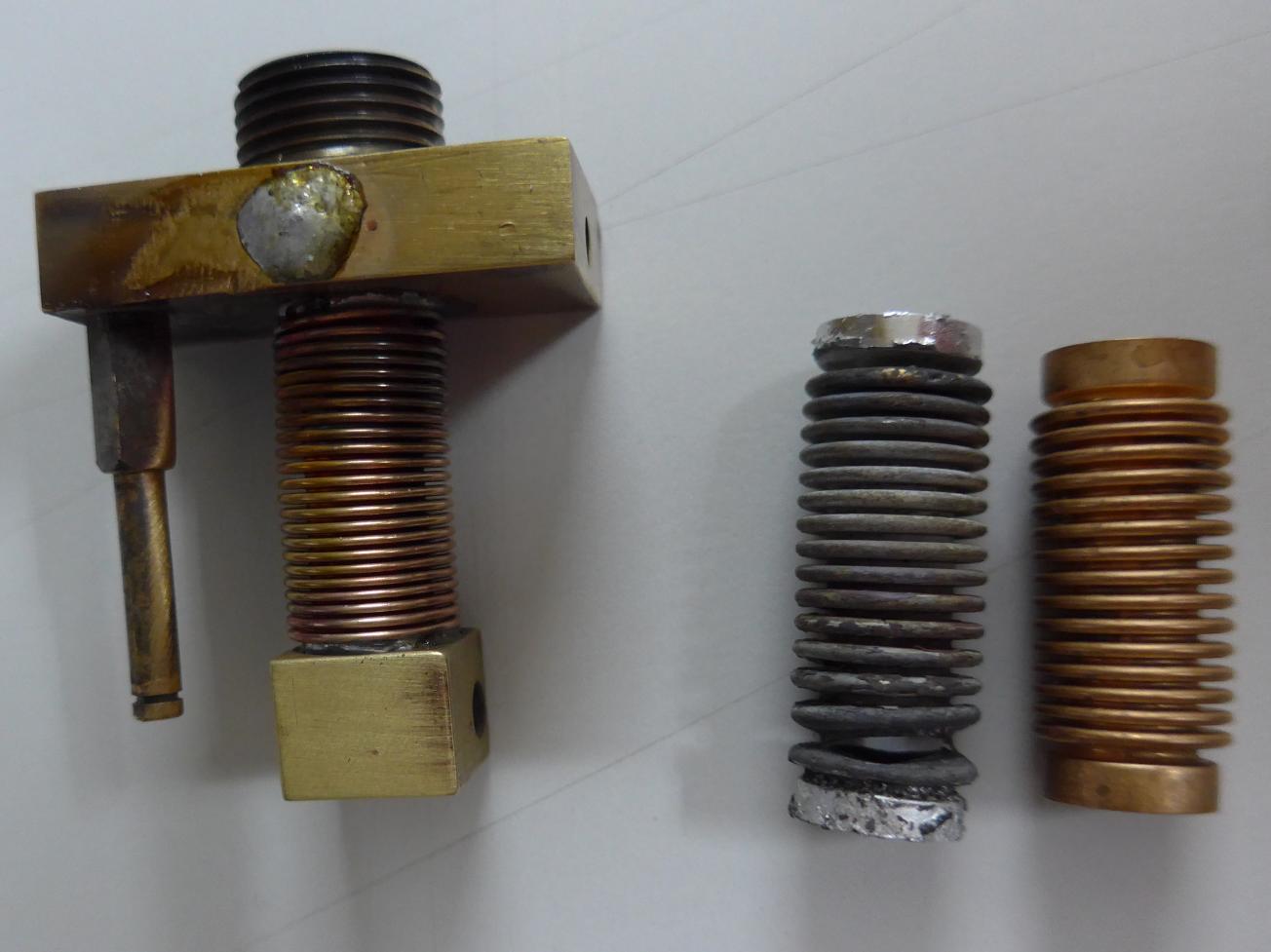

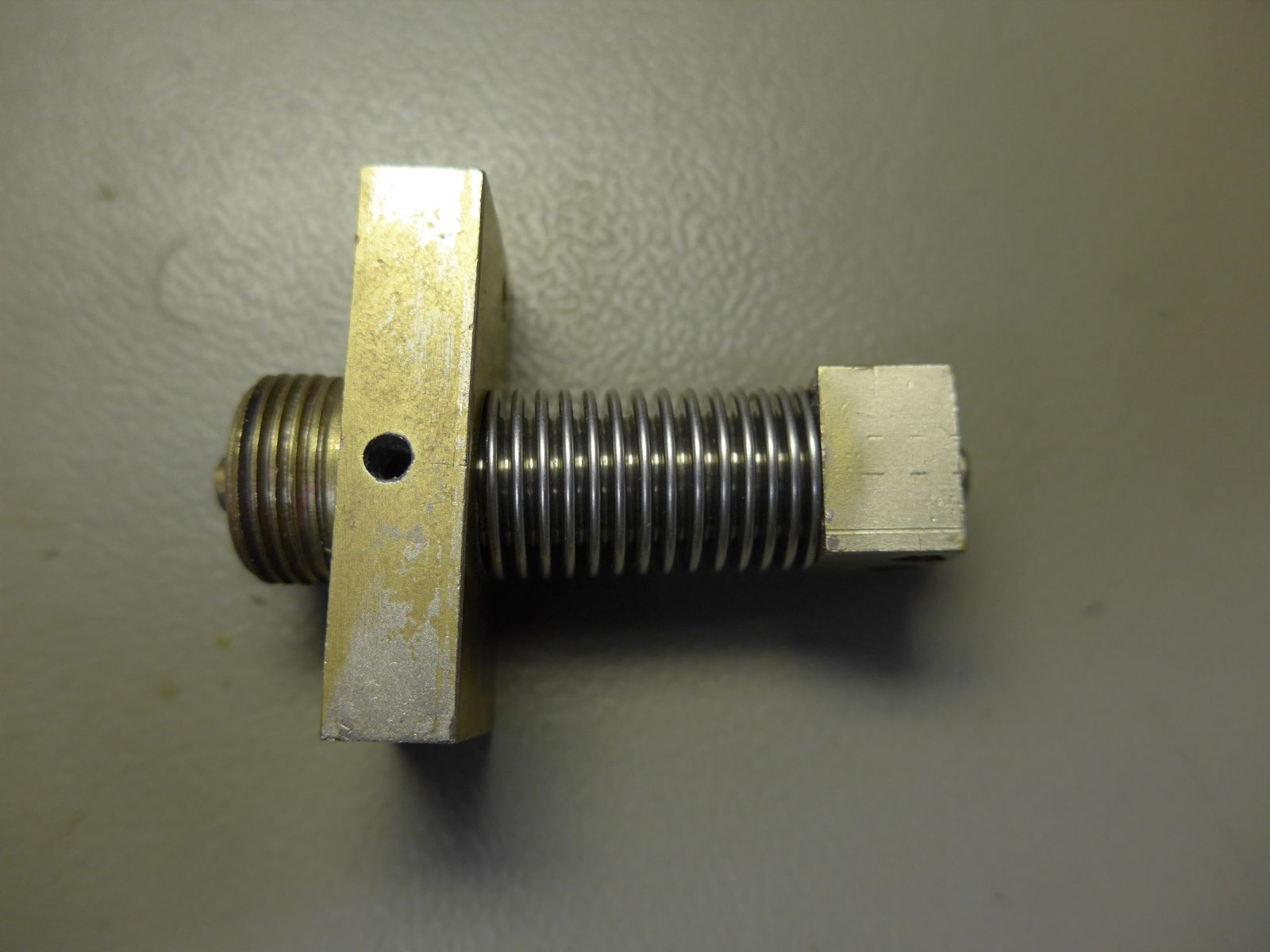

Nicht ganz dicht


zu sein ist in jeder Hinsicht schlecht. Auch fuer den Federbalgschalter in der Kesselwand. Da eine Neubeschaffung kaum mehr moeglich ist, werden diese zerlegt, gereinigt und mit einem neuen Federbalg bestueckt. Entweder aus Edelstahl (Verloetung mit Flussmittel "Amasan RST") oder aus Kupfer.

Federbalg





Edelstahl



Kupfer





WMF 1000/2000 Blitz

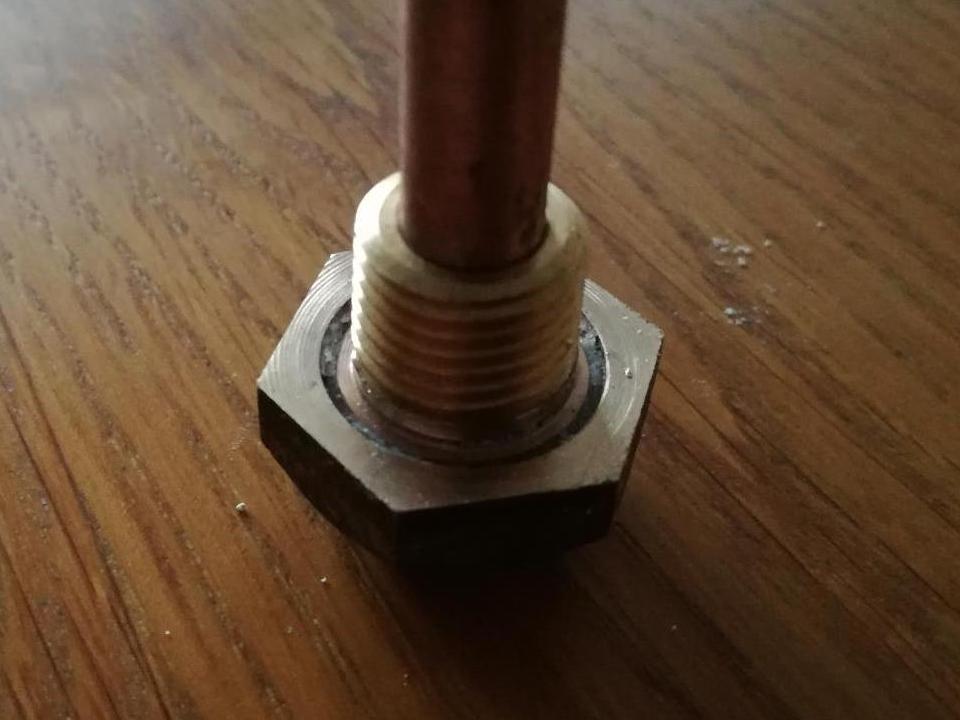

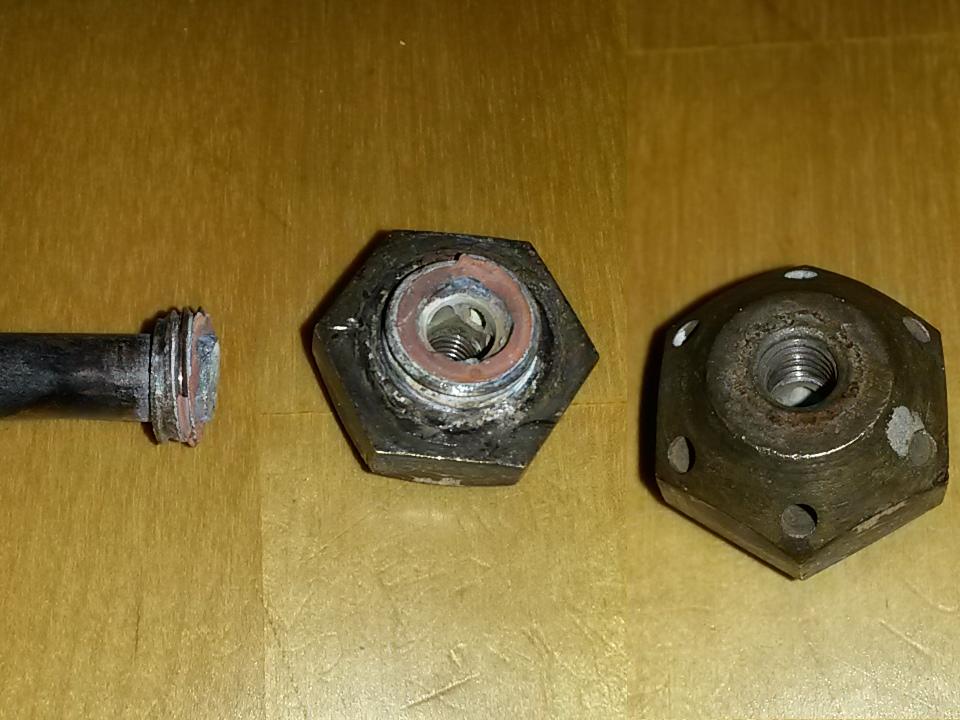

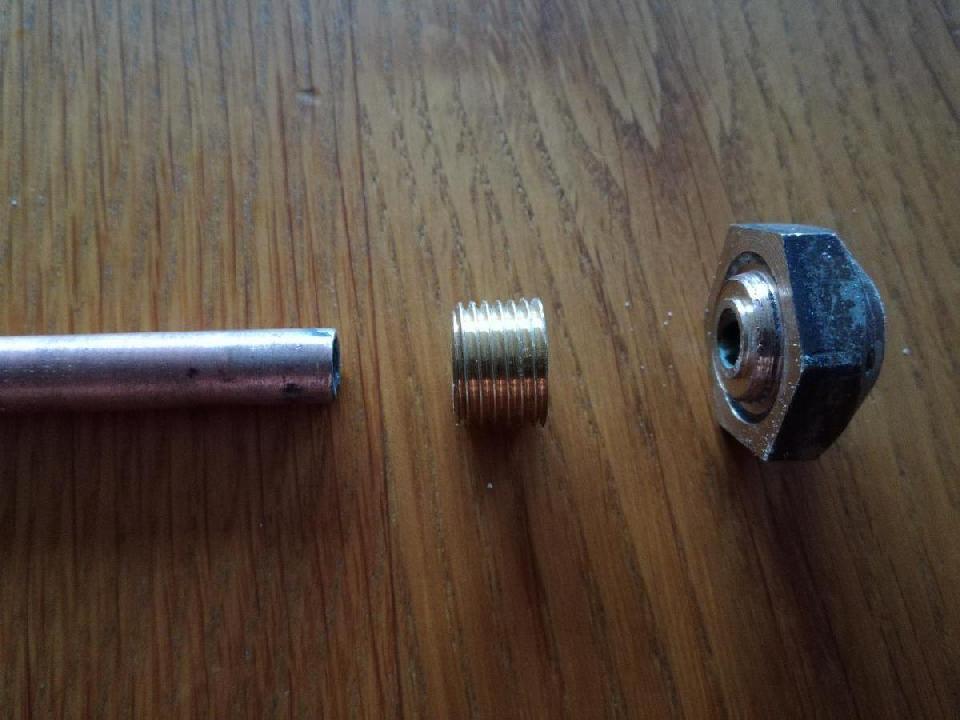

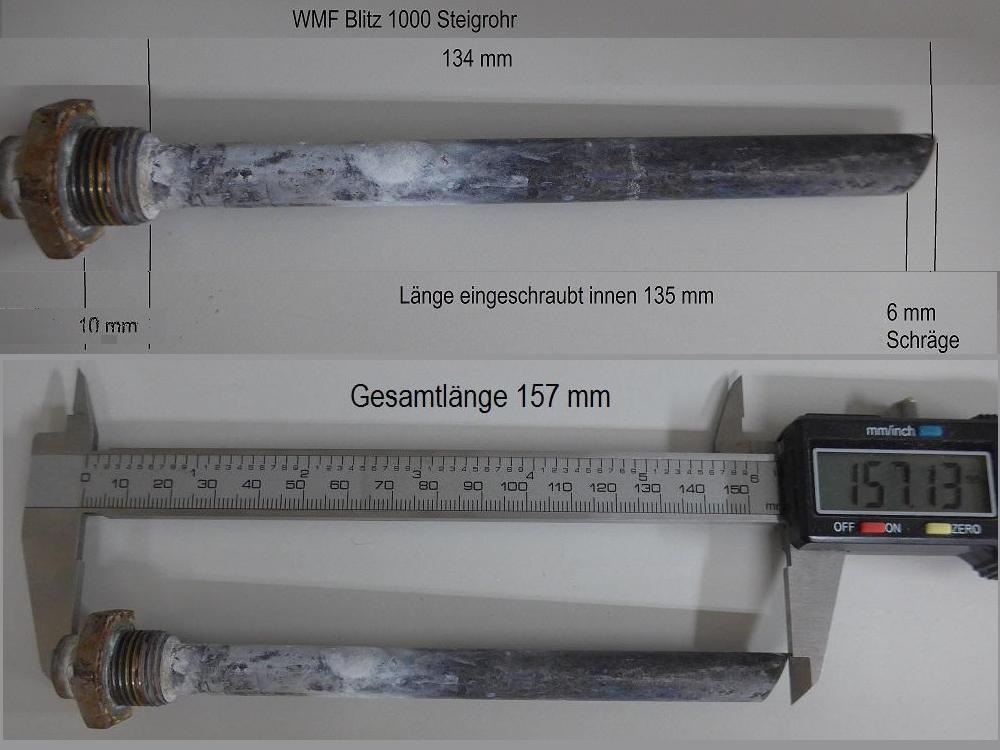

Auch an den Steigrohren nagt der Zahn der Zeit. Nagt er aufgrund der Wasserqualiaet zu stark, loest sich das Rohr oberhalb der Auslaufduese auf und bricht. Abhilfe schafft ein neues Cu-Rohr und ein Ms-Gewindeeinsatz.

Bruch des Steigrohrs





Reparatur









Alternativ...

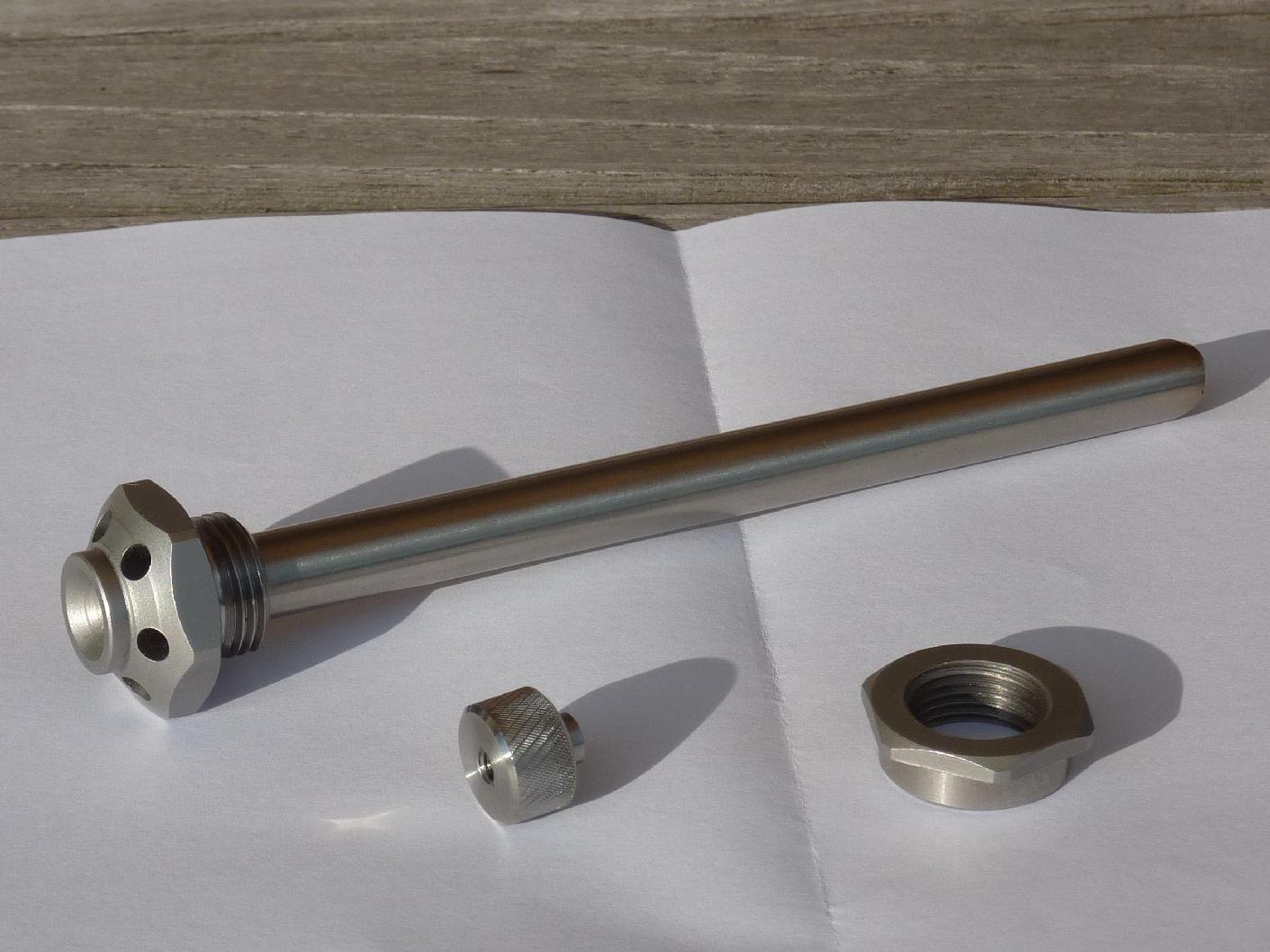

kann man sich auch ein Steigrohr mit Duese aus VA-Material schnitzen...

Nachbau aus VA












Wartungsmaengel...


Laesst man den Zahn der Zeit zu stark nagen und vernachlaessigt Wartungstaetigkeiten wie Entkalkung, fuehrt das zwangslaeufig zum langsamen Tod, bedingt durch ...

Abbruch des Federbalgs

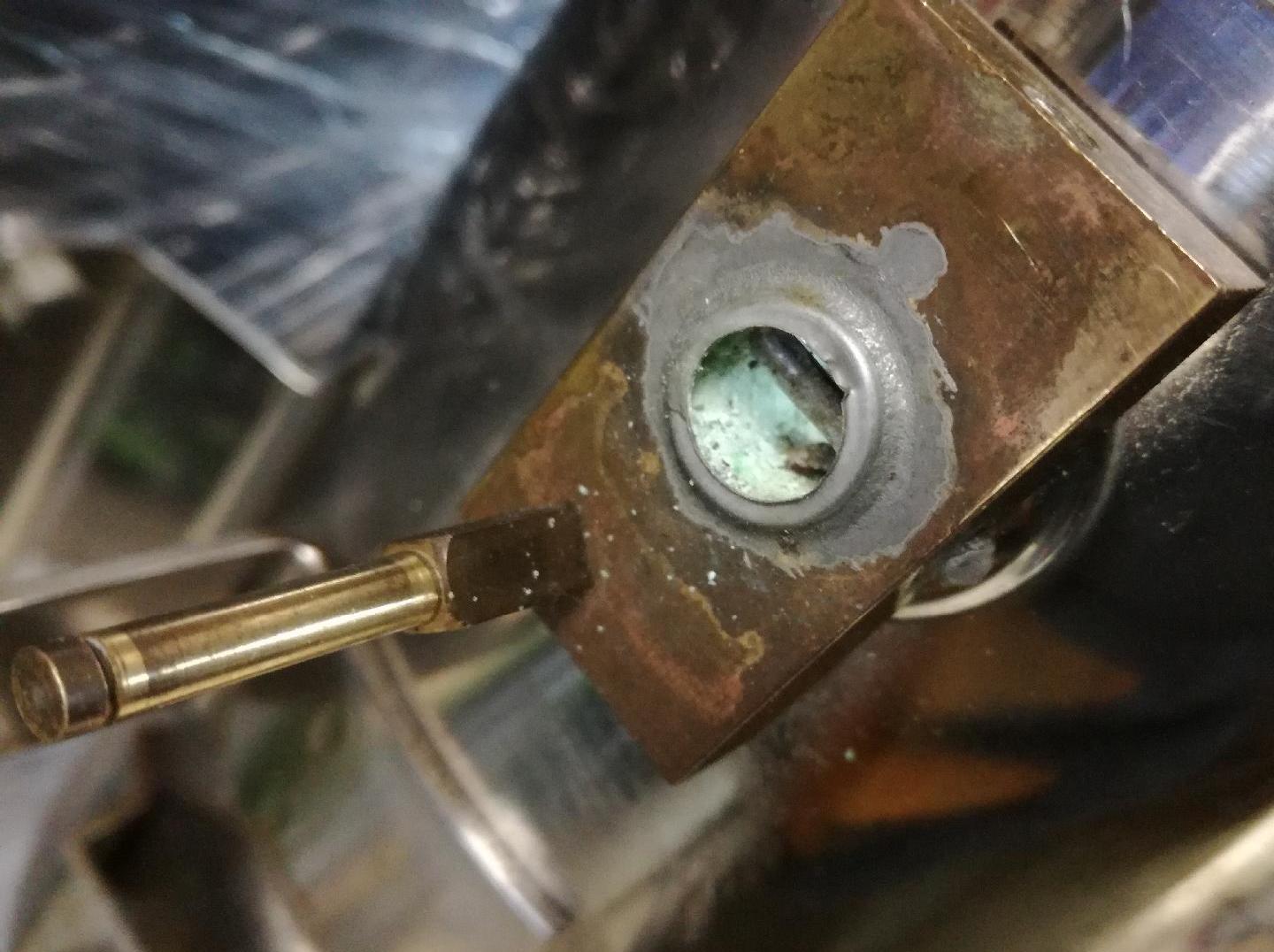

Verkalkung

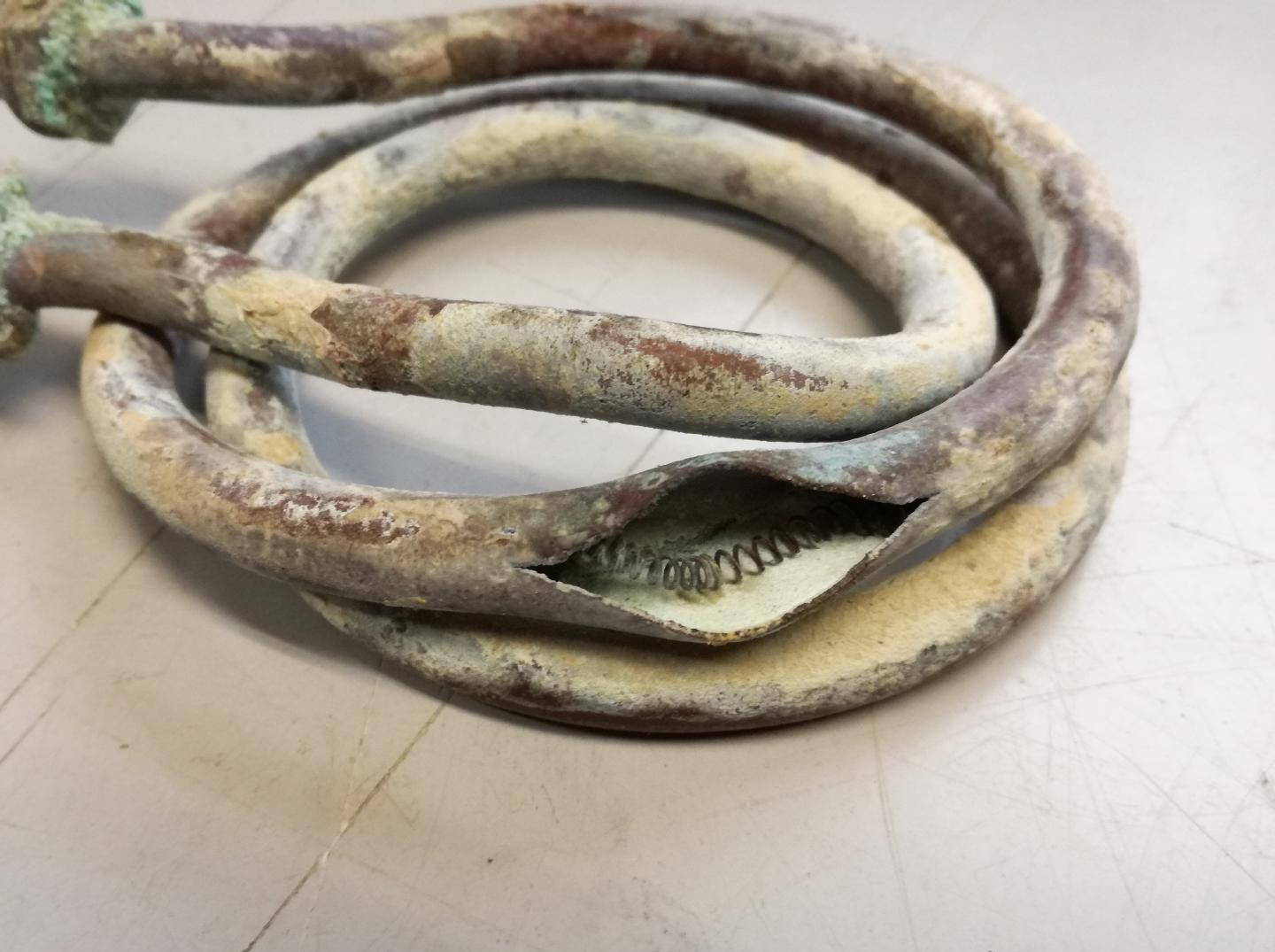

Geplatzte Heizung

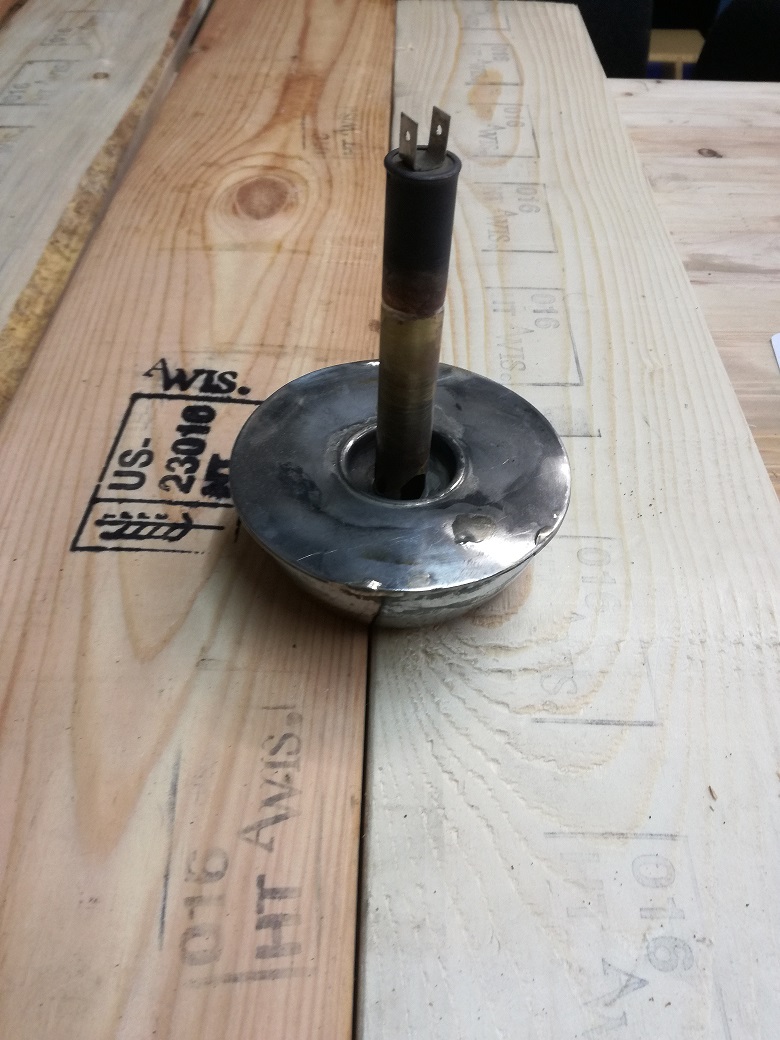

Schwimmer

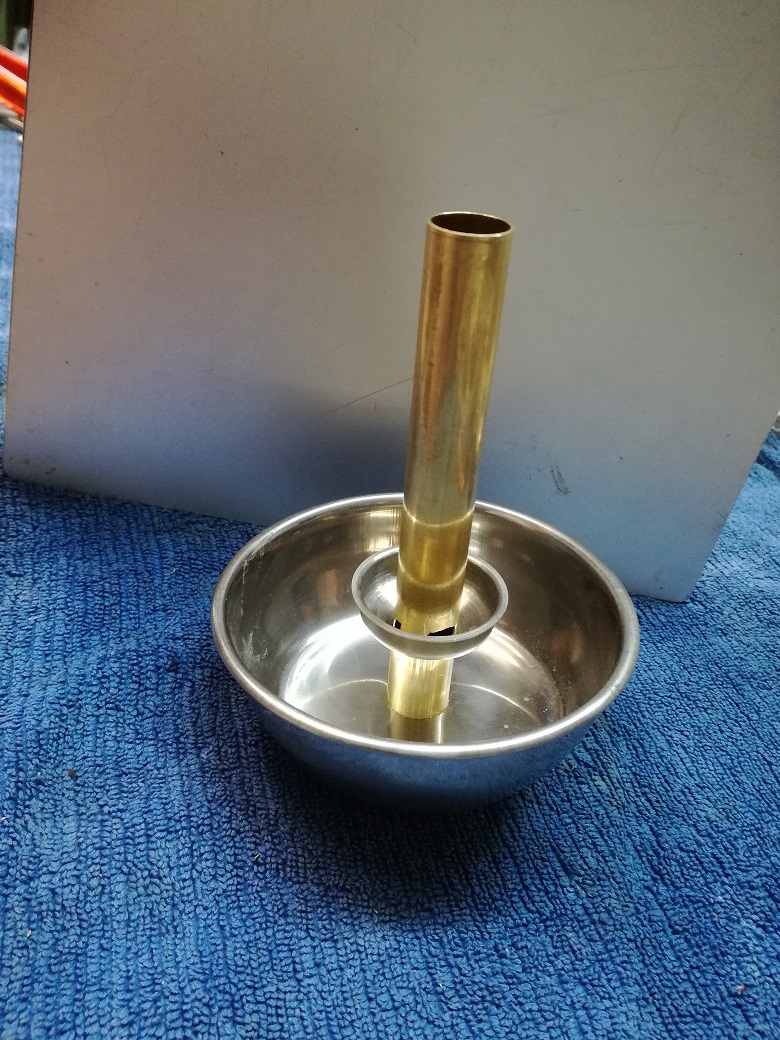

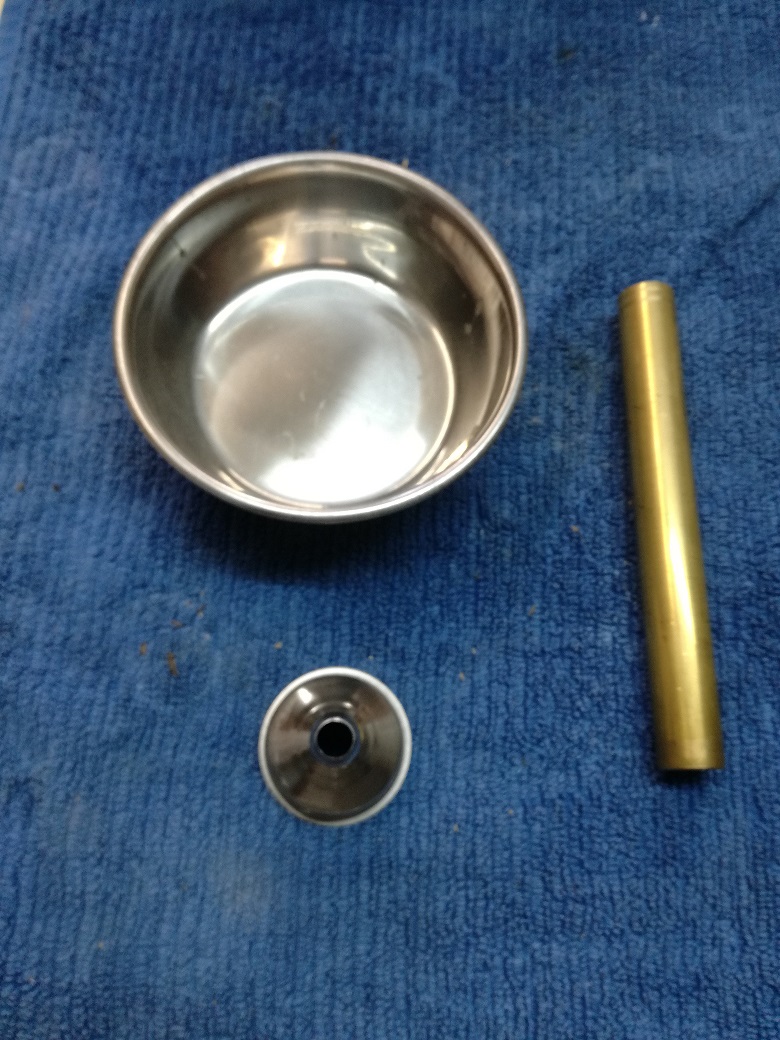

Nachbau eines Schwimmers fuer eine 2000 Blitz mit einem Futternapf, Trichter und Messingrohr

Teile



Zusammenbau



Fertig !

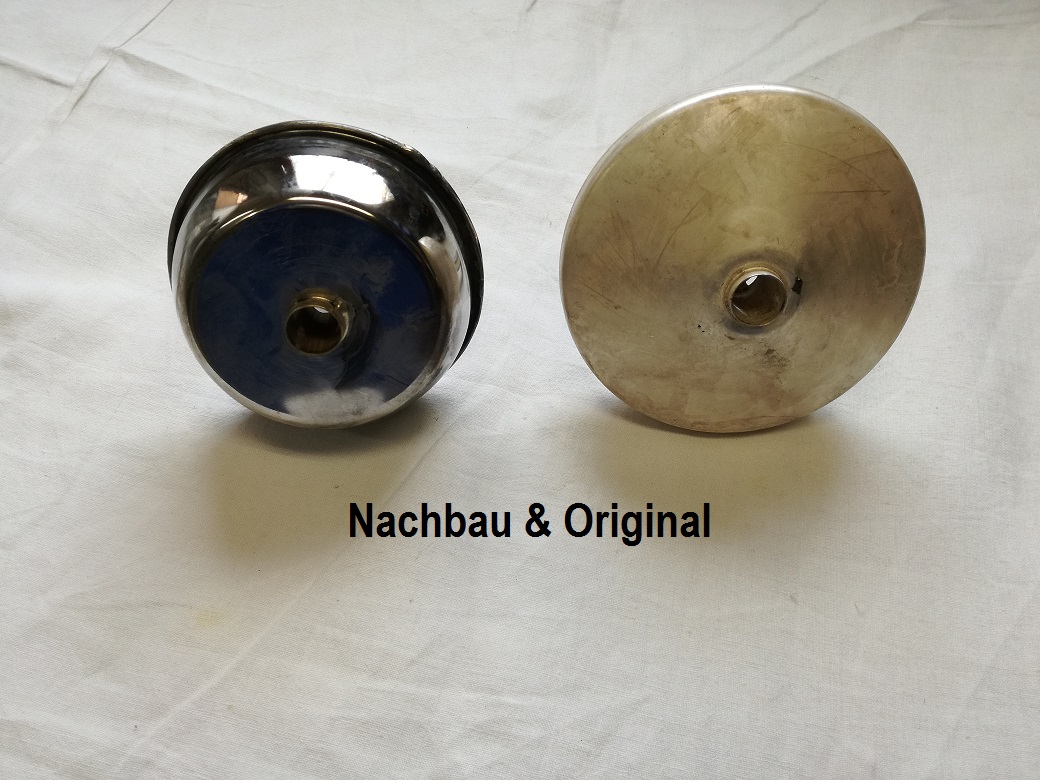

Nachbau und Original




Alternativ...

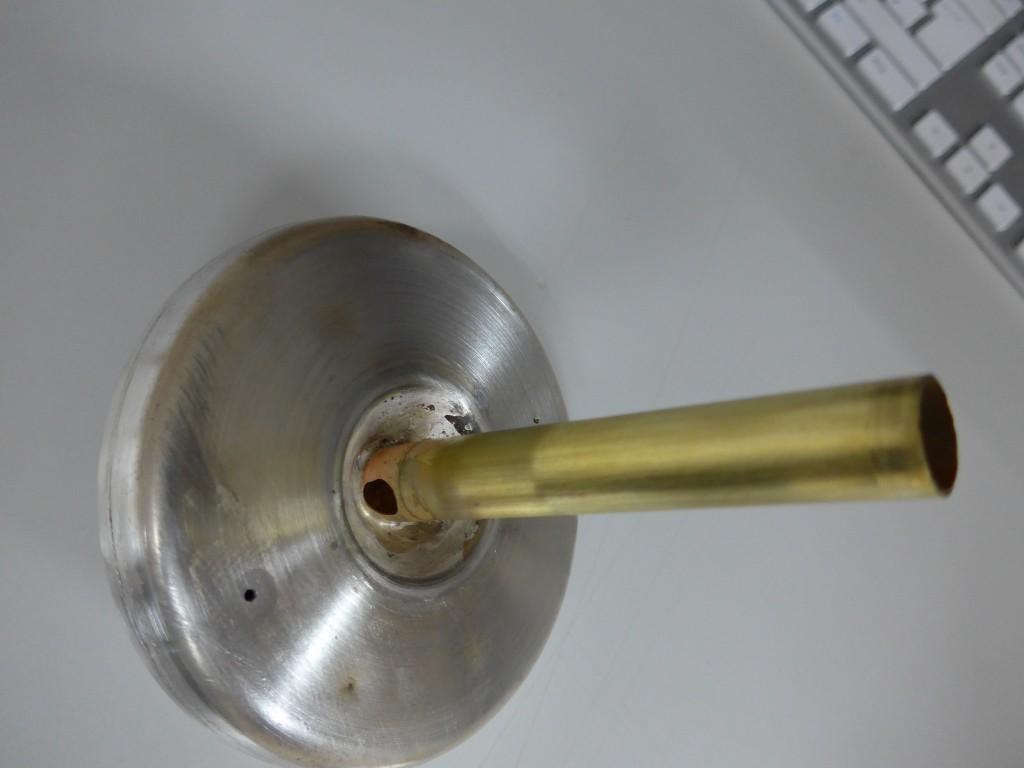

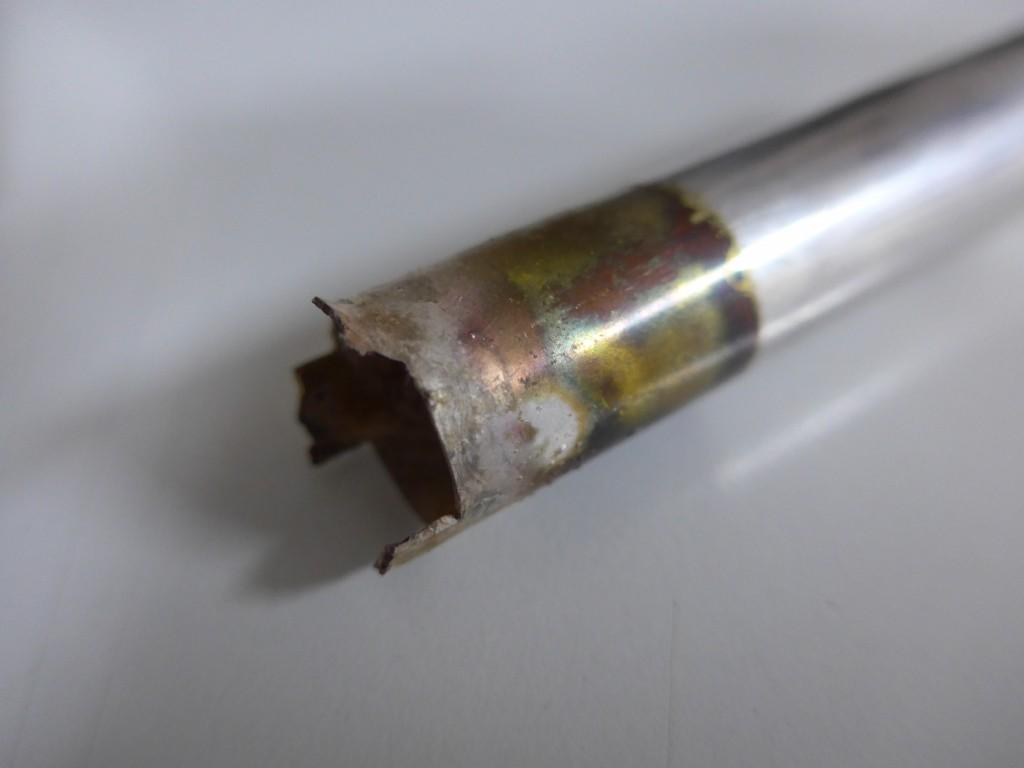

ist eine Reparatur moeglich, sofern das Rohr abgerissen, aber der Schwimmer noch zu retten ist...

Abgerissen

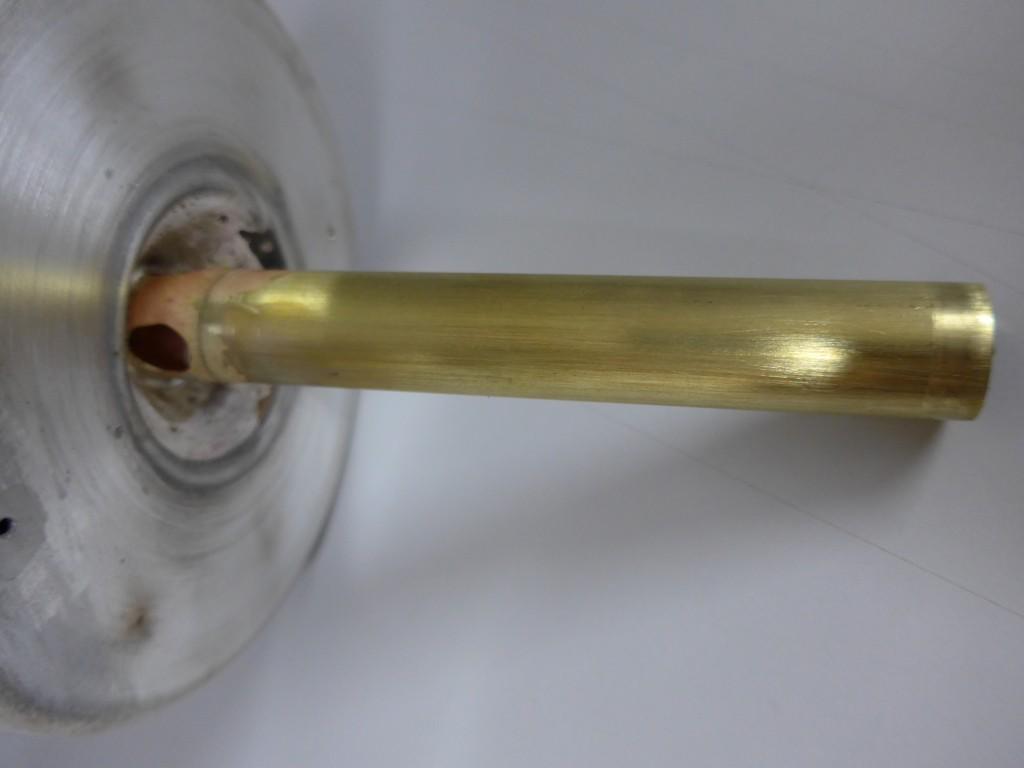

Ersatz aus Messing



Repariert




Die Elektrik


der 1000er und 2000er Blitze ist recht simpel aufgebaut, wirft bei Neulingen in diesem Thema zuweilen jedoch Fragen auf. Das Verdrahtungsschema beantwortet diese und beschreibt die ueberschaubare Beschaltung der Elemente.

Verdrahtungsschema





Kontrollverlust...


Blende abhanden gekommen ?

Ersatz


RAFI 5.49.205.013/1301


Die sagenumwobene

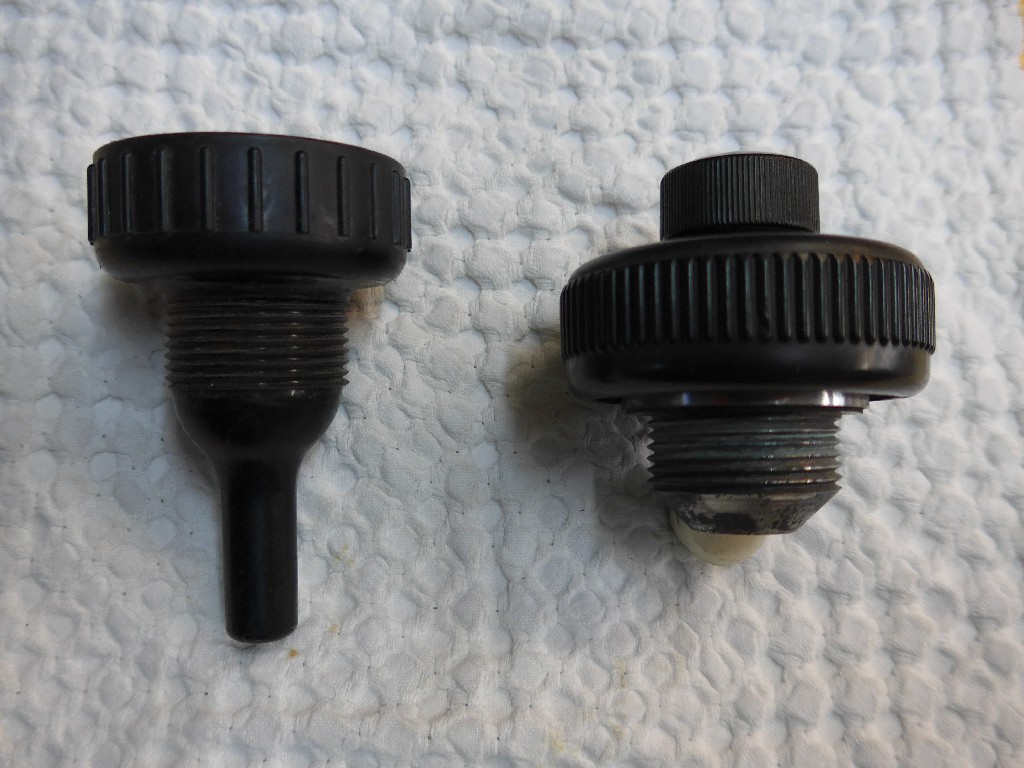

dient der Sicherung der Mechanik im inneren des Kessels der 1000er und 2000er Typen bei Transporten. Die Sicherungsschraube wird anstelle der Verschlussschraube eingesetzt und arretiert den Schwimmer und Federbalgschalter.

Transportsicherung





und die dazugehoerige

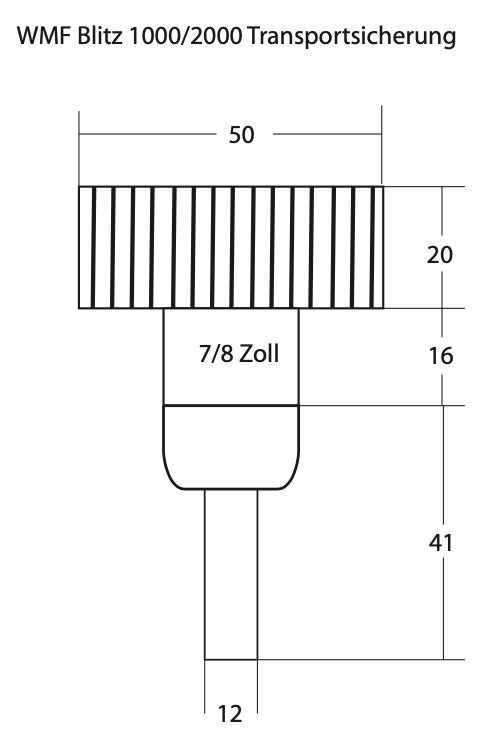

Was auf dem Bild und der Zeichnung nicht zu erkennen ist: Die Sicherungsschraube ist nichts anderes, als ein innen hohles Stueck Kunststoff.

Zeichnung
