VT340 - Totgesagte leben laenger
Kein Bild, nur Ton...
... und der war hoechst unerfreulich: Tick - tick - tick - tick...
Das klang verdaechtig nach einem Fehler in der Spannungsversorgung des Geraets, welches offenbar nicht einmal mehr mit den Selbsttests zu beginnen schien. Noch am selben Tag wurde das Geraet auf den OP-Tisch verfrachtet, um es einer oberflaechlichen Inspektion des Innenlebens zu unterziehen. Diese brachte im ersten Anlauf allerdings keine Erkenntnisse hinsichlich der Ursache des Defektes. Ergo Verdacht auf Tod des Zeilentrafos oder der internen Spannungsversorung.

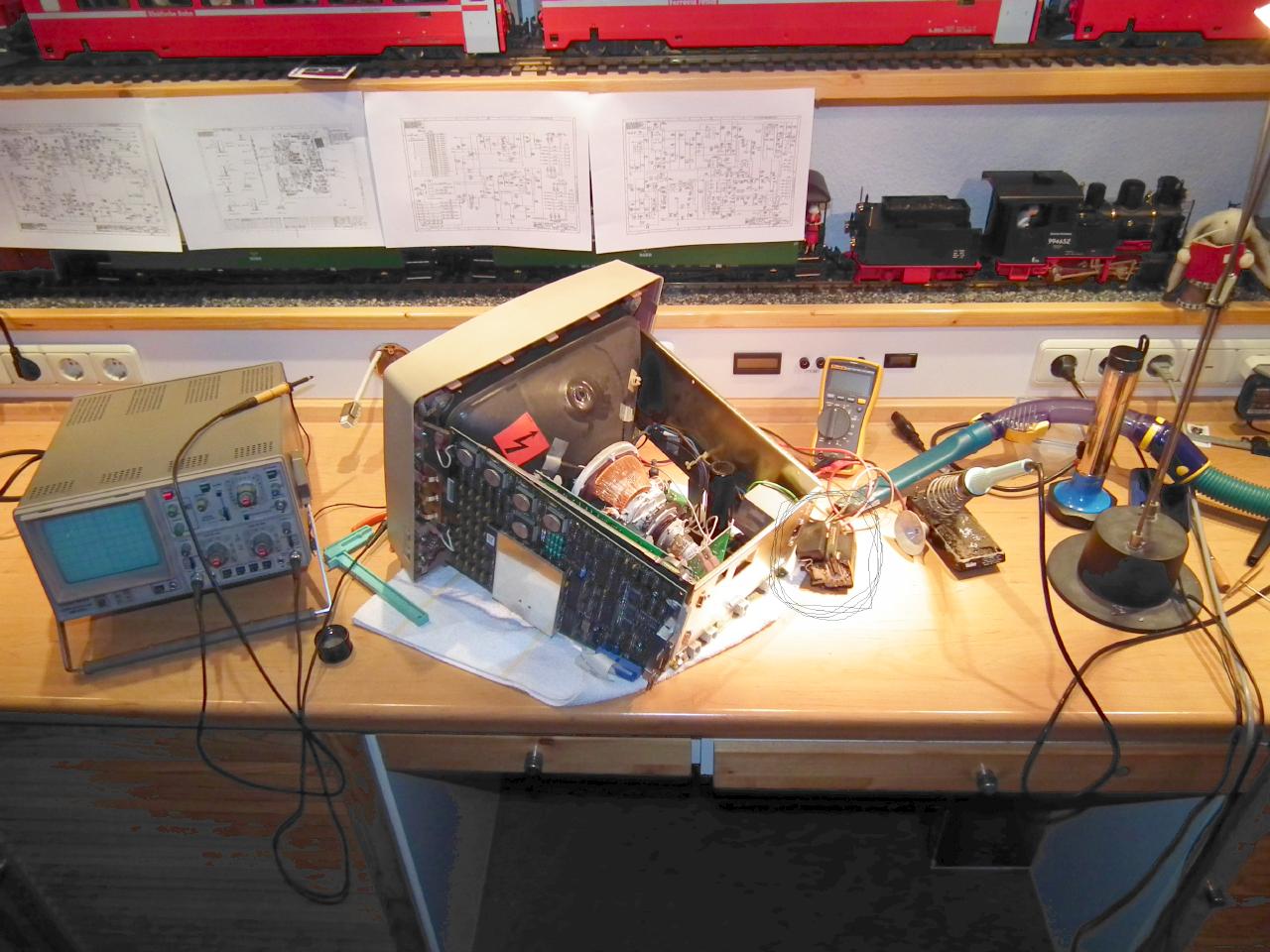

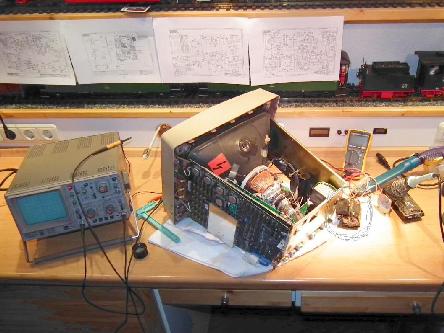

OP-Tisch
Mangels eines Schaltplans in der Schublade wurde die Suche nach der
Ursache auf einen spaeteren Zeitpunkt verschoben und ein Ersatzgeraet
aus dem Keller geholt - welches zwei Jahre seinen Dienst versehen
sollte, bis .... ich mir eines Tages die Zehen an dem verwaisten
VT340 stiess. Ganz sicher ein Wink des Schicksals mit dem Zaunpfahl !
Das war endlich Anlass genug, im Netz einen Schaltplan und einen Zeilentrafo zu suchen. Der Schaltplan fand sich bei Bitsavers und ein Vergleichstyp des Zeilentrafos bei der Firma Diemen (Typ HR46001), der von einem irischen Distributor geliefert wurde. Also erstmal raus mit dem alten Zeilentrafo und nach den weiteren Verdaechtigen in dessen Umfeld geforscht...
Ein Klick auf die Bilder oeffnet eine groessere Version des jeweiligen Bildes.
Das war endlich Anlass genug, im Netz einen Schaltplan und einen Zeilentrafo zu suchen. Der Schaltplan fand sich bei Bitsavers und ein Vergleichstyp des Zeilentrafos bei der Firma Diemen (Typ HR46001), der von einem irischen Distributor geliefert wurde. Also erstmal raus mit dem alten Zeilentrafo und nach den weiteren Verdaechtigen in dessen Umfeld geforscht...
Ein Klick auf die Bilder oeffnet eine groessere Version des jeweiligen Bildes.

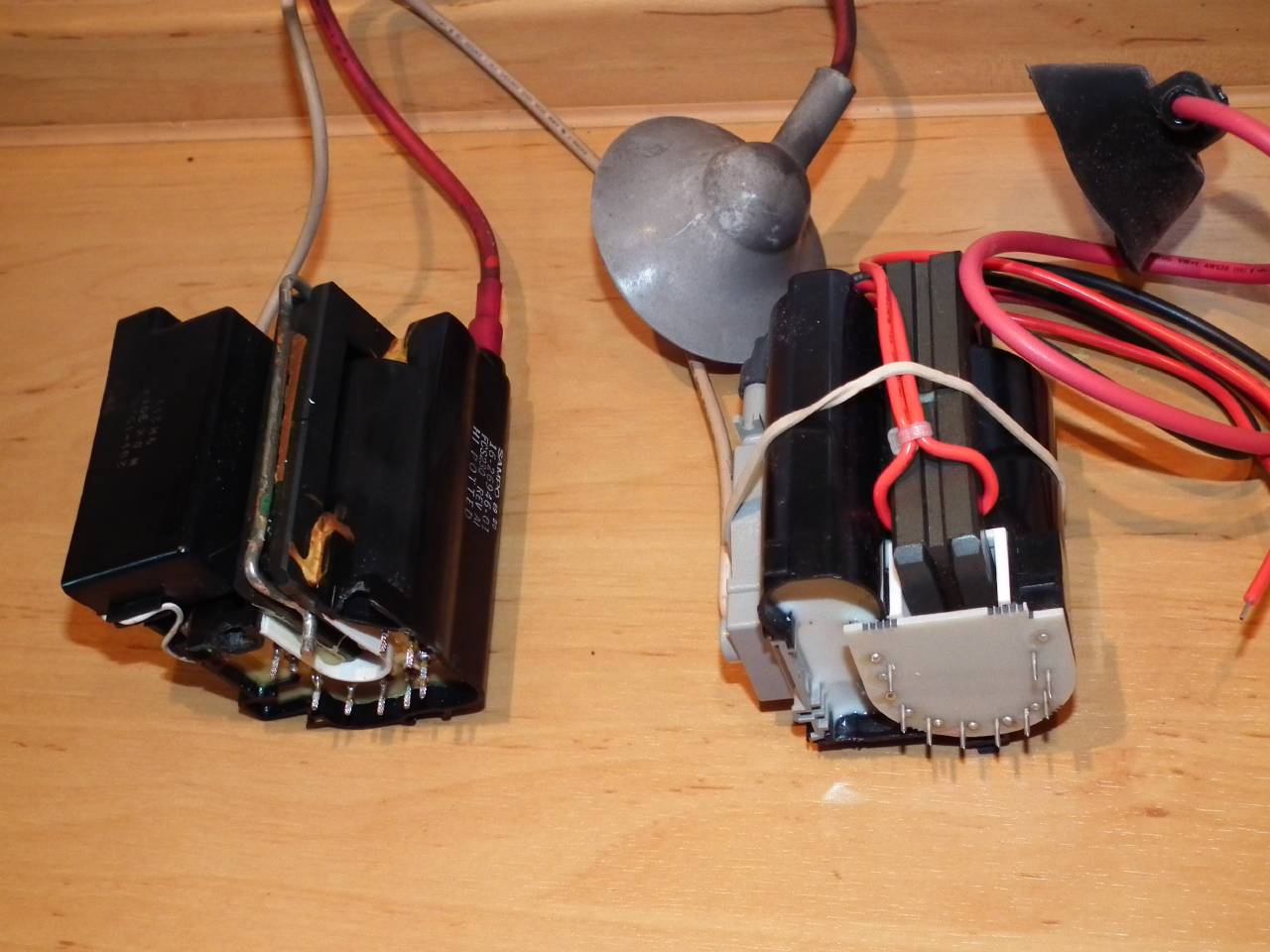

Defekter Zeilentrafo und Ersatzteil

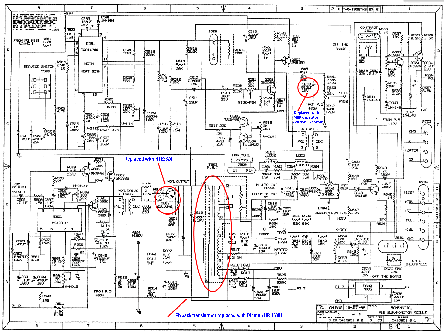

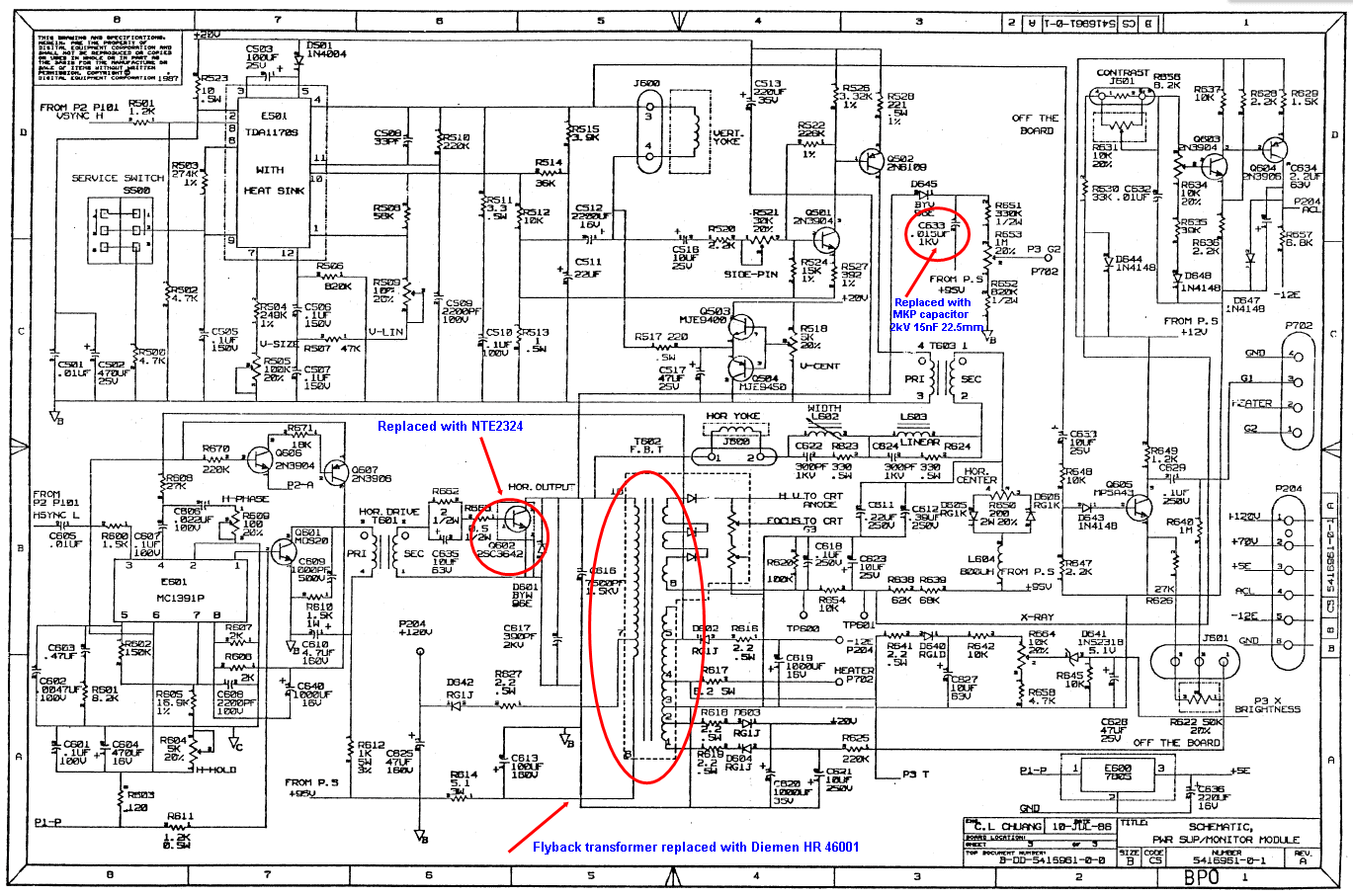

Auszug des Schaltplans
Nach der Entfernung des Zeilentrafos lief die interne Spannungsversorgung einwandfrei an - somit bestand Hoffnung, dass das Netzteil unbeschaedigt war und die weitere Suche konzentrierte sich auf die Zeilenendstufe.

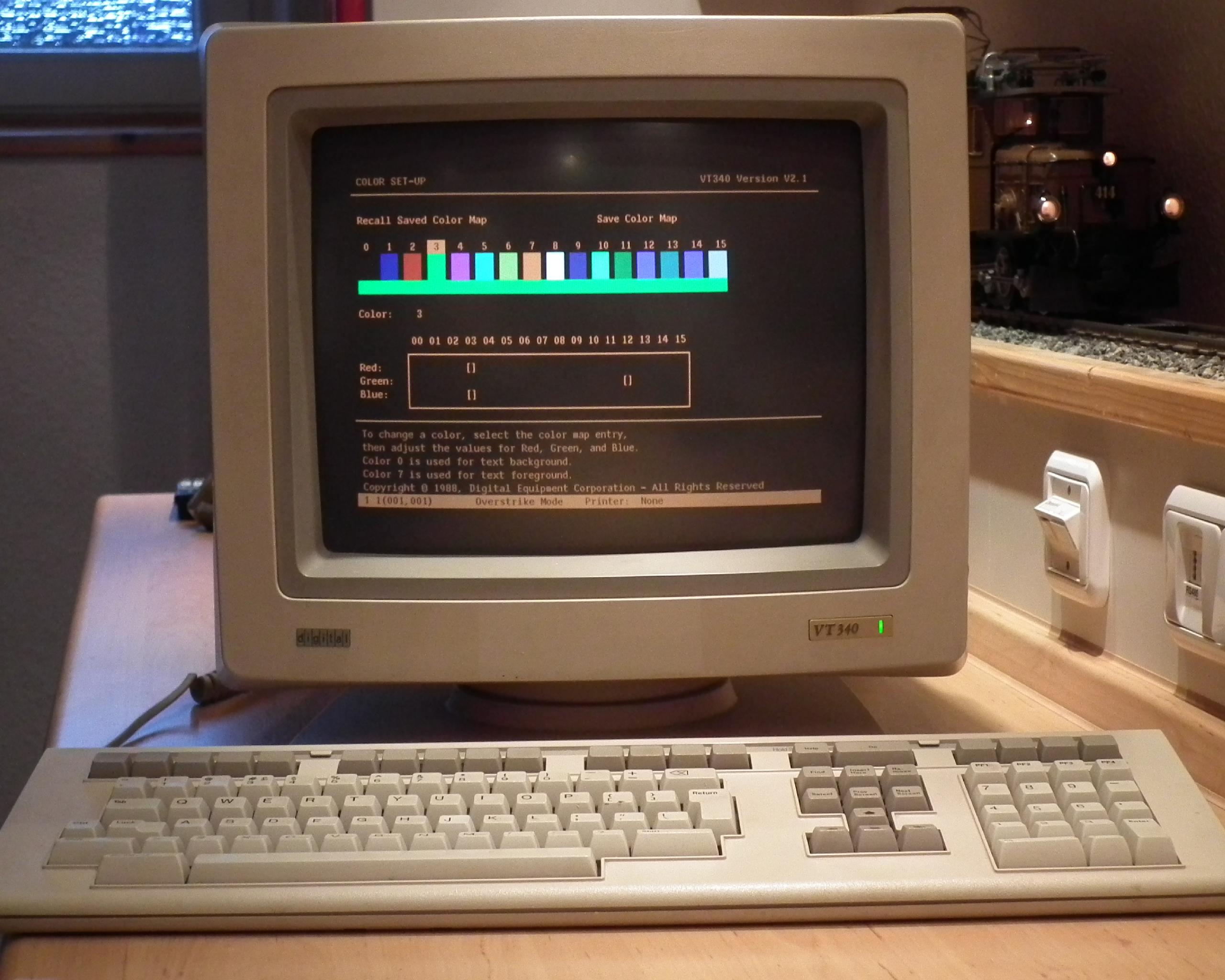

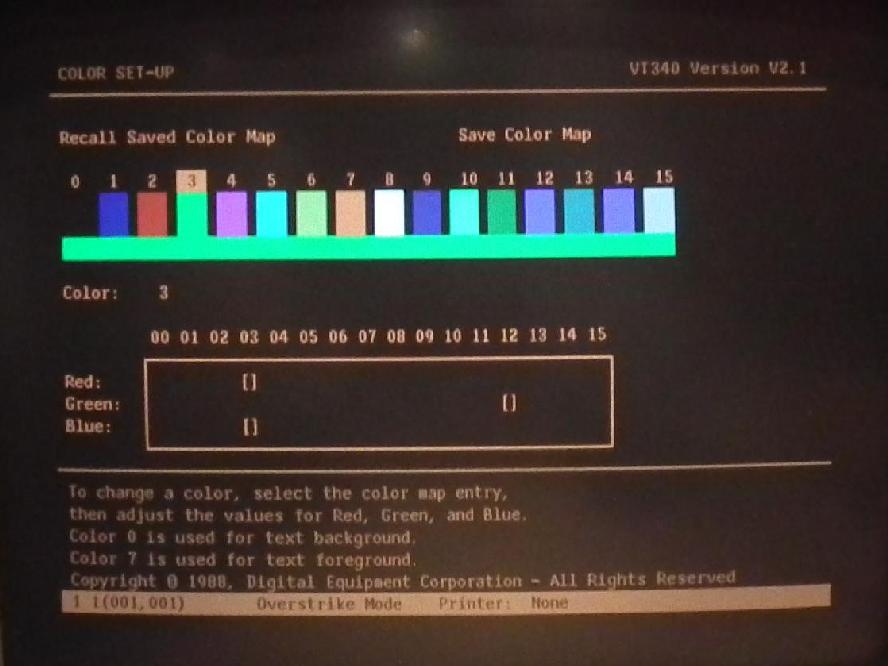

Eine Messung am Hochspannungstransistor 2SC3642 vor dem Zeilentrafo zeigte Kurzschluesse zwischen saemtlichen Fuessen und in gleicher Weise hatte es einen Hochspannungskondensator am Kollektor des Transisors erwischt. Nachdem Ersatztypen in Form eines NTE2324 und eines MKP Kondensators 2kV 15nF beschafft waren, wurden diese und der neue Zeilentrafo eingebaut - mit dem erhofften Erfolg. Ein Klick auf das Bild unten oeffnet eine Gesamtansicht des VT340 Terminals:

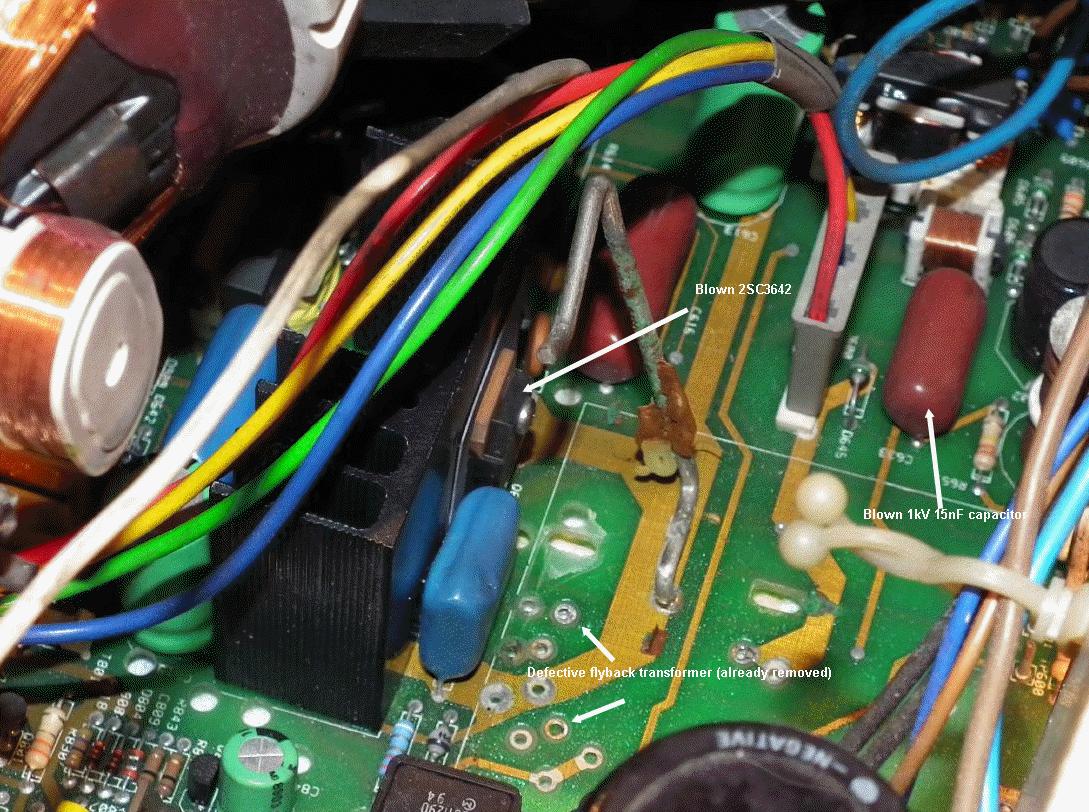

Hier platzte die Bombe
Das Geraet versieht nun wieder seinen Dienst in der Garage zur Steuerung der Gartenbahn.
