VT330 - Phoenix aus der Asche
Kein Bild, nur Ton - das kannte ich schon...
... und der Ton war wie beim VT340 eher unerfreulich: Tick - tick - tick - tick...
Das Geraet schaffte es nicht einmal, nach dem Einschalten die Kontrolllampe zum Leuchten zu bringen und erst recht nicht, mit dem Selbsttest zu beginnen. Ergo war die Ueberpruefung des Zeilentrafos und dessen Endstufe allenfalls der Versuch, einen weniger aergerlichen Fehler als Ursache ausmachen zu koennen. Der erforderliche Schaltplan fand sich bei archive.org
"Leider" liess sich das Geraet aber nach der Entfernung des entsprechenden Endstufentransistors "Q203", ein BU406, problemlos einschalten - natuerlich ohne Bild. Damit war klar, dass es sehr wahrscheinlich diesen Transistor und den Zeilentrafo dahin gerafft hatte.
Die notwendigen und eventuell notwendigen Teile wurden bis auf den Zeilentrafo beschafft - in der Hoffnung, dass dieser es eventuell ueberlebt hatte. Der Austausch des Transistors und der angrenzenden Kondensatoren erfuellte diese Hoffnung leider nicht und es musste auch ein Zeilentrafo beschafft werden.
Die Suche nach dem Zeilentrafo bzw. einem passenden Vergleichstyp verlief bei deutschen und europaeischen Lieferanten erfolglos. Die Anfrage bei einem amerikanischen Distributor blieb unbeantwortet, ein anderer verlangte USD 140 fuer den Versand nach Europa, hatte jedoch jede Menge davon auf Lager.
Ein Anruf eines Freundes in Kalifornien fuehrte zu einem gluecklichen Ausgang: Versand innerhalb der USA zu meinem Freund und von dort aus per Post zu mir fuer insgesamt ca. EUR 30:
Postversand deutlich guenstiger als per Paketdienst

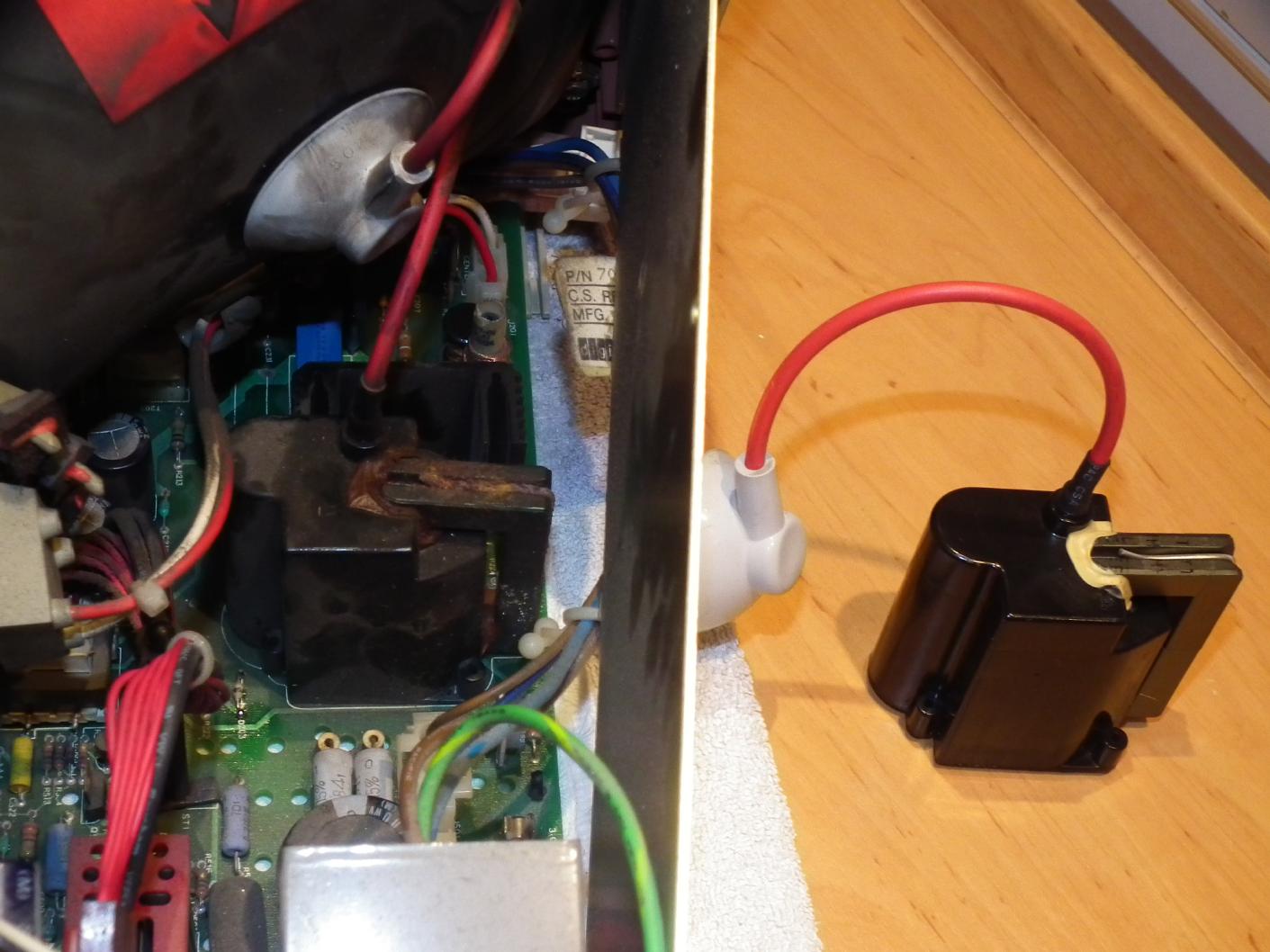

Corpus delicti - Zeilentrafo defekt und neu

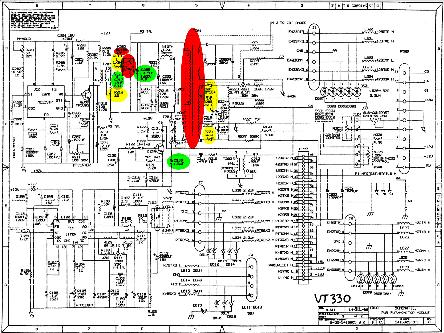

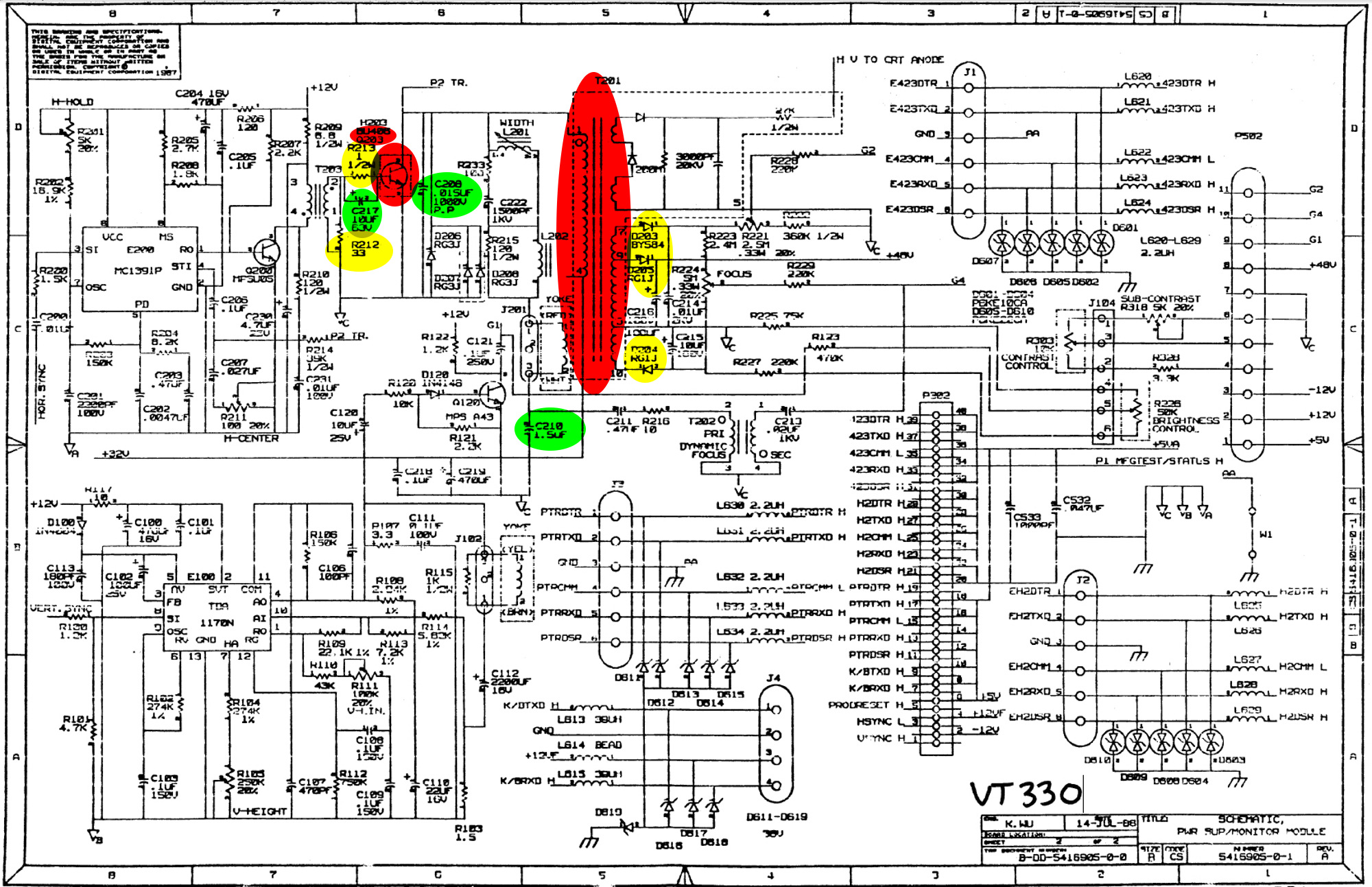

Rot: Defekt -- Gruen: Praeventiv getauscht -- Gelb: Zu pruefen

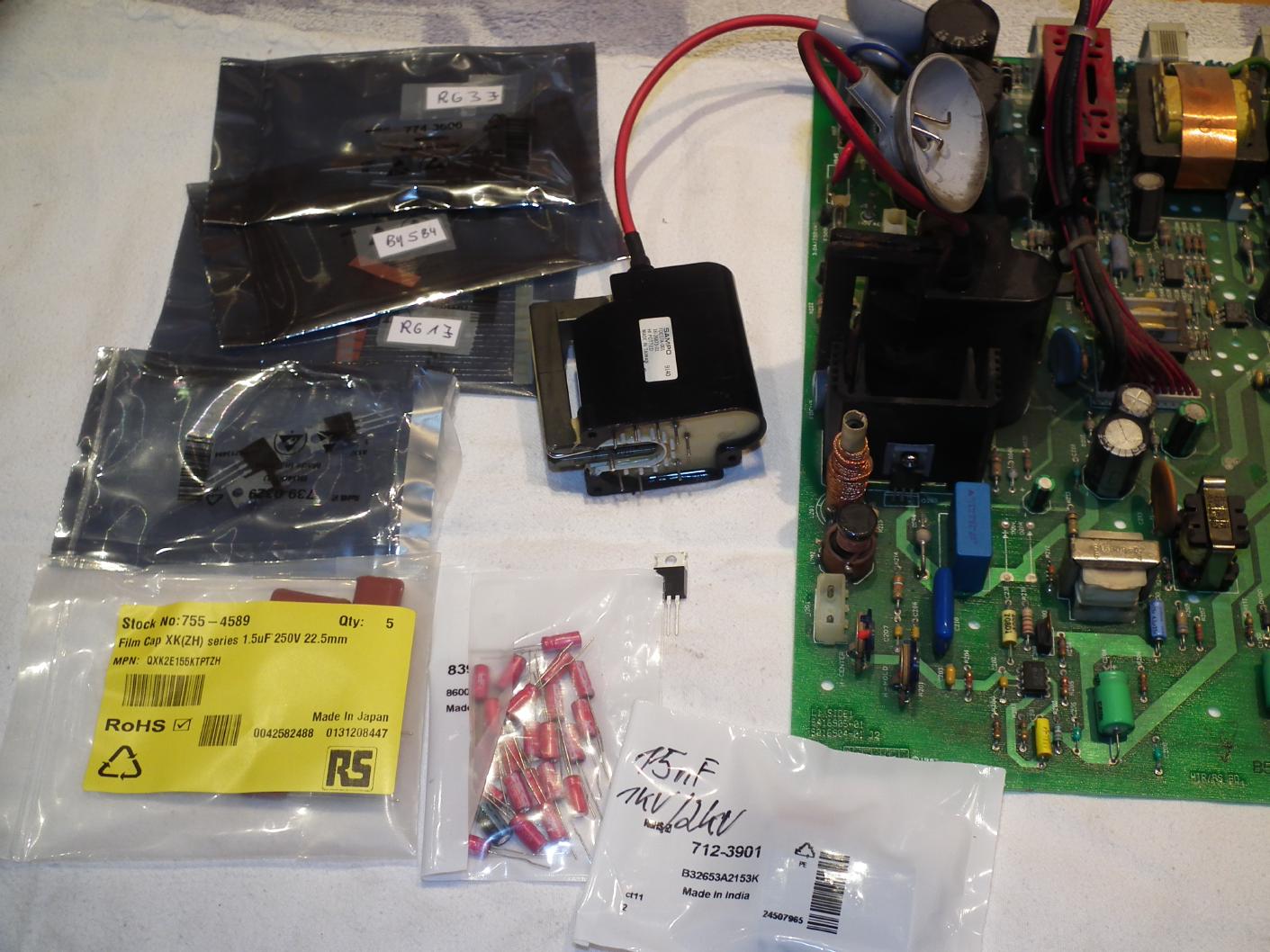

Ersatzteilpaket

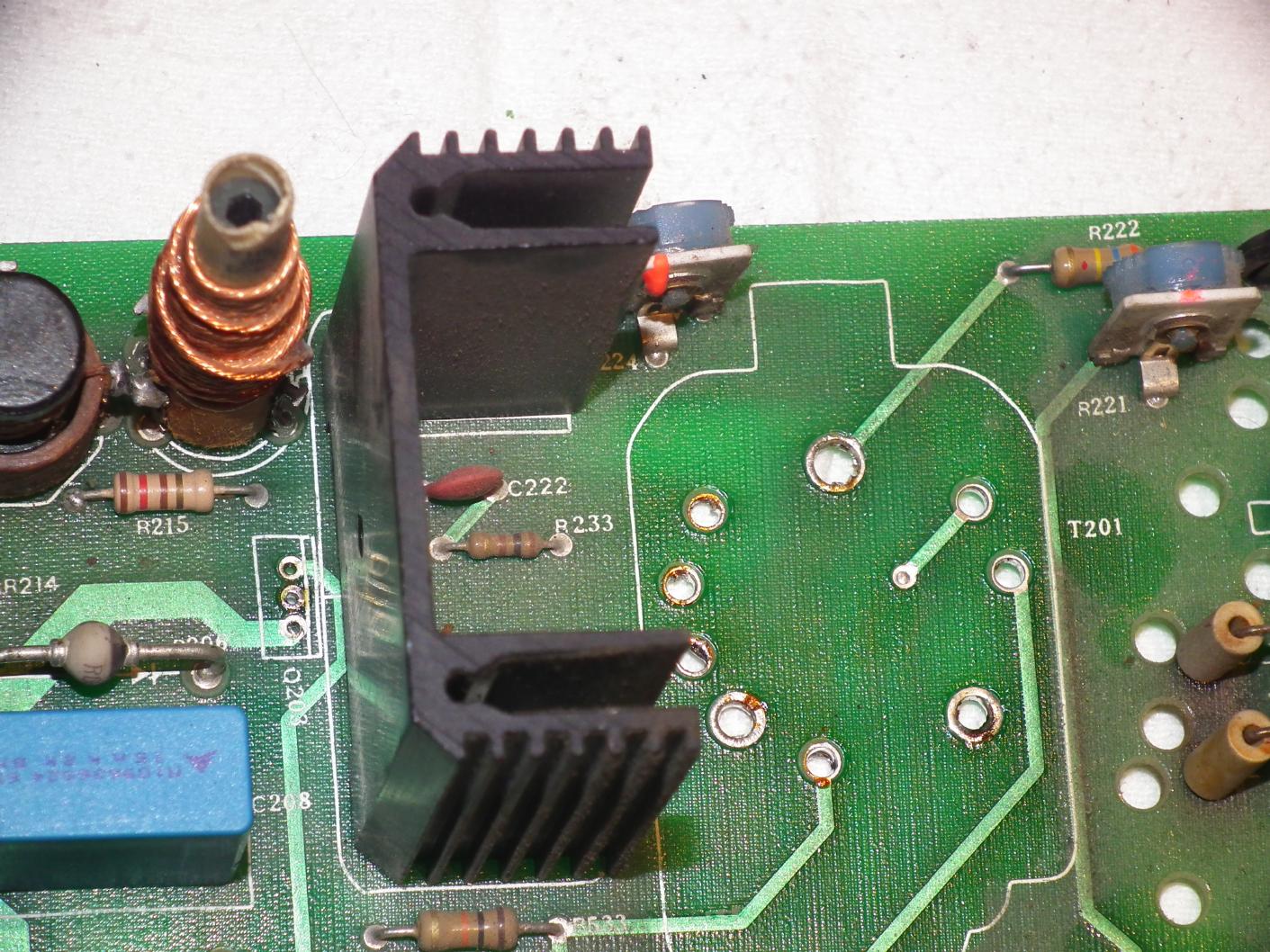

Defekter Transistor und Zeilentrafo entfernt

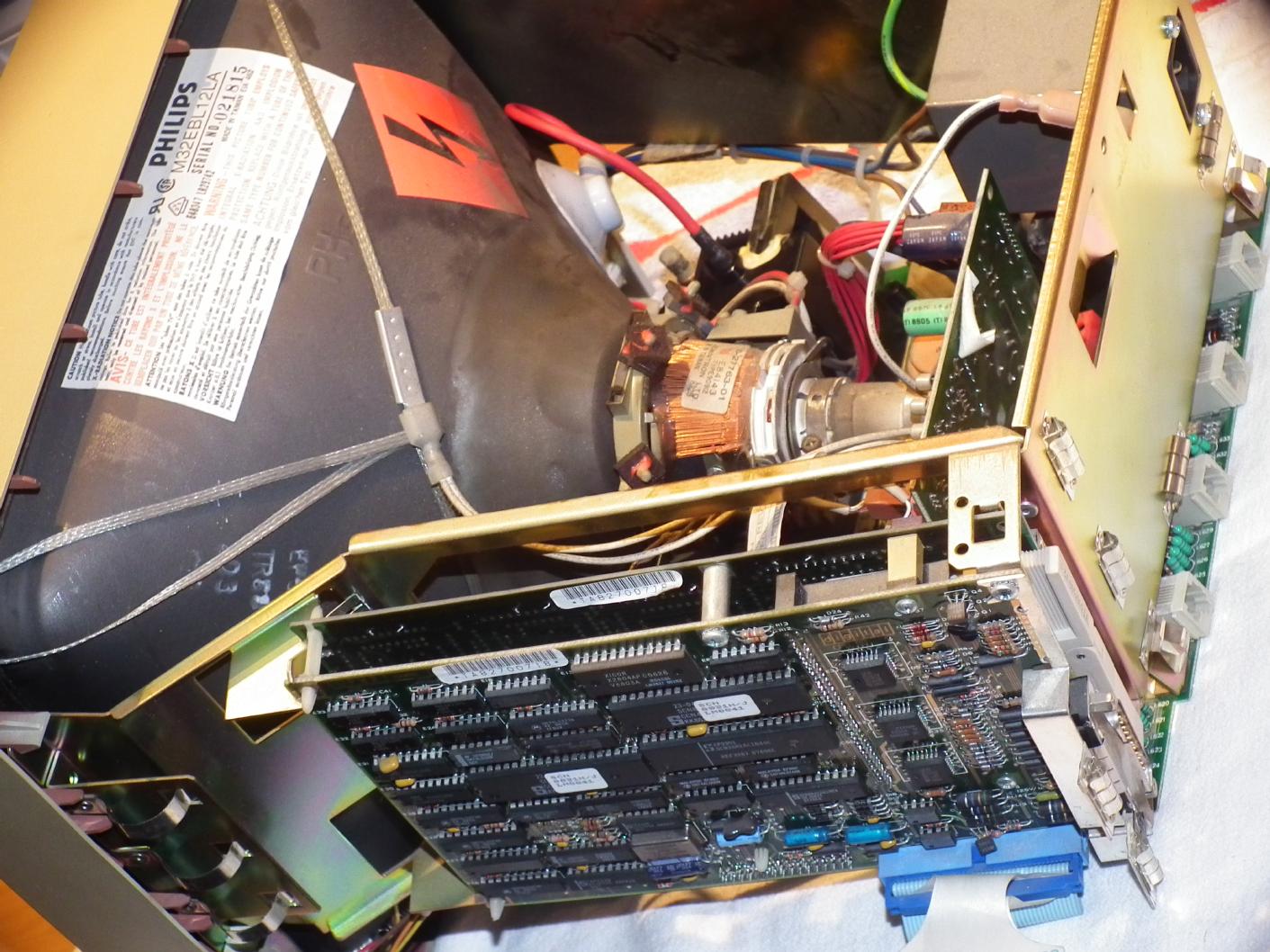

Letzte Sichtpruefung vor dem Zusammenbau

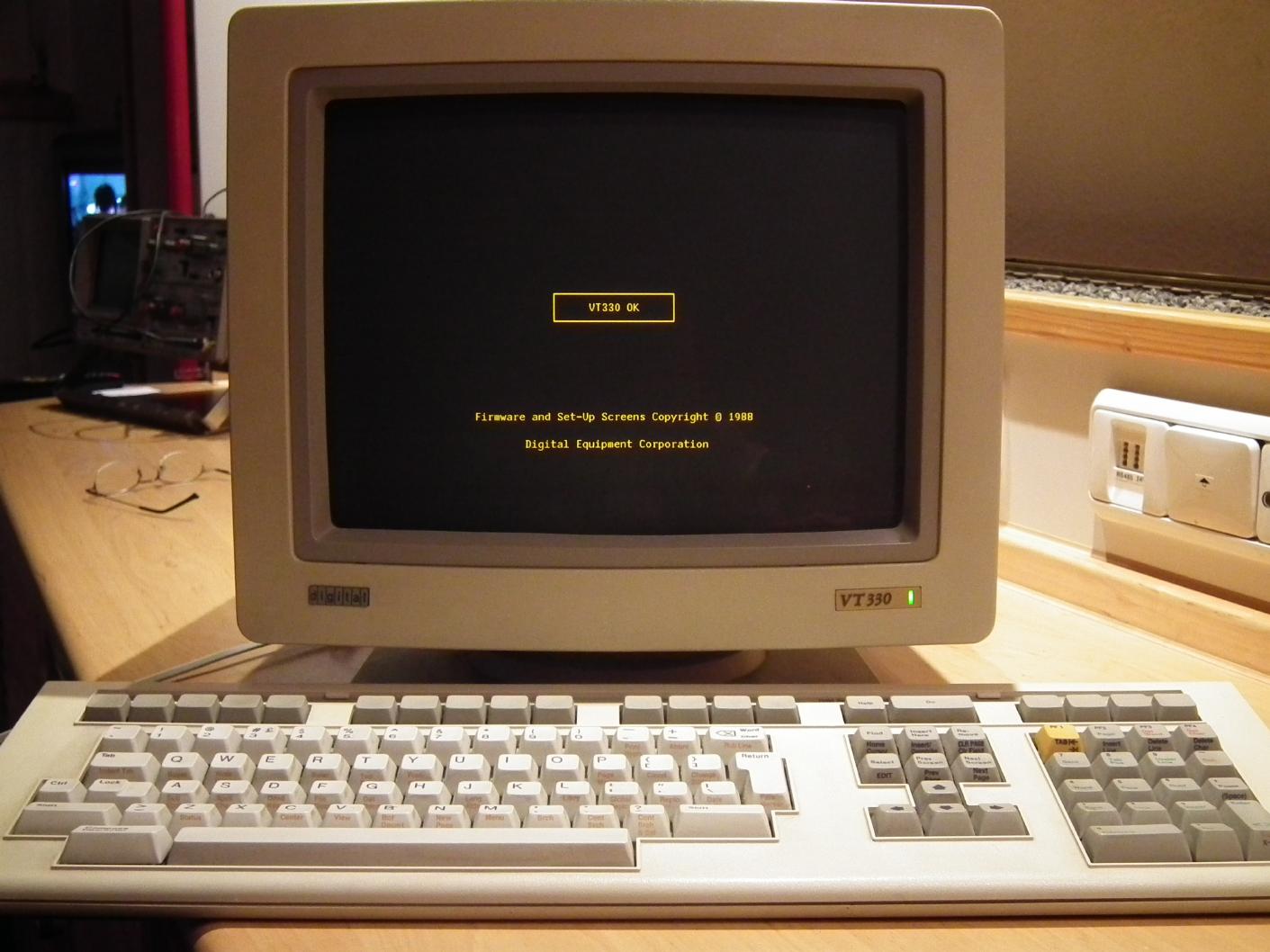

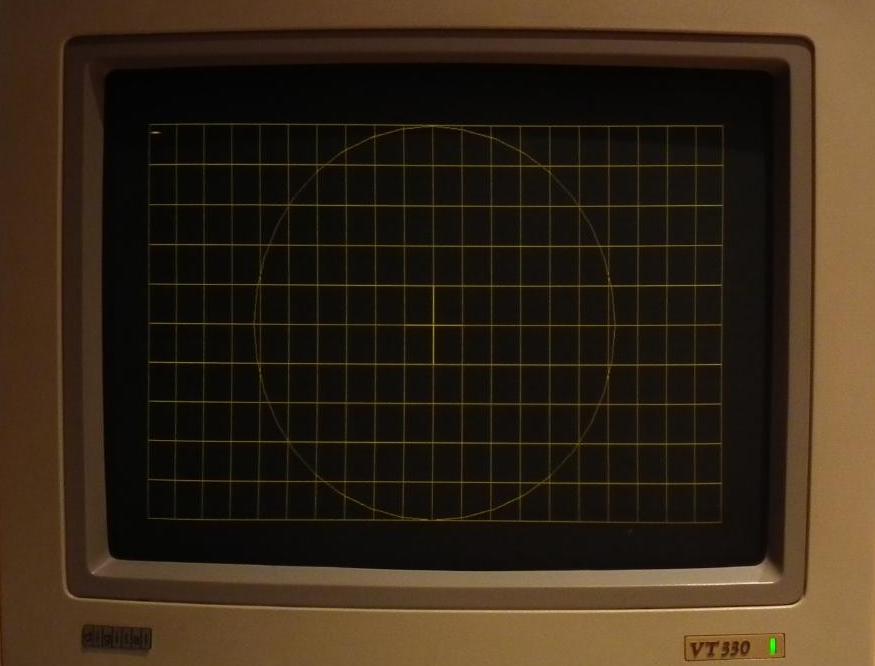

Womit wieder einmal ein Stueck Legacy-Hardware vor dem Schrott gerettet werden konnte !
Das Geraet versieht nun wieder seinen Dienst im EDV-Schrank als console terminal der VMS Maschinen.
