Kellertreppen-EDV - Die Komponenten
Der AlphaServer DS10
ist Bestandteil eines mixed architecture Clusters, den er mit einer VAX vom Typ 4000 105A bildet.Die Maschine wird hauptsaechlich fuer rechenintensive und multimediale Anwendungen genutzt. Hierzu gehoeren beispielsweise das Internet Browsing, ein Webserver, Erstellung von MP3-Files und die Bildverarbeitung.
Die Kurz-Specs:
VAX 4000 105A (grau), AlphaServer DS10 (blau) und VT330 Console
- Alpha 21264 CPU, 466MHz, 2MB onboard chache, 512MB memory
- 1 SCSI Bus, Netzwerk 10bT 10/100, 2 serielle Ports, 1 bidirektionaler Parallelport
- Interne Disks mit ca. 13GB
- Betriebssystem: OpenVMS 8.3
Die externen Geraete der DS10
VT330 Console Terminal
Schon fast ein Fall von mit Haubitzen auf Zaunkoenige zu schiessen... Nur als Console Terminal genutzt, bleiben die Grafikfaehigkeiten dieses Geraetes fast ungenutzt. Der Dual-Session-Mode ermoeglicht die Benutzung als Console fuer beide Rechner gleichzeitig.- Bernsteinfarbene 15 Zoll Bildroehre, 800x500 pixel, 4 Graustufen
- REGIS- und Tektronix 4010/14-Befehlssatz,VT100/220 kompatibel
- RS232 und 423-Schnittstelle
- Anschluesse fuer Maus, Tablett und Drucker
Der USB Kartenleser von HAMA
war ein Schnaeppchen beim rot-gelben Discounter.Der Weg zu einem funktionierenden USB-Bus an der Alpha war leicht steinig. Der interne USB-Bus der Alpha war leider nicht funktionsfaehig - irgendetwas fehlte in der Firmware und/oder im Betriebssystem. Ein passender PCI/USB Adapter wurde gefunden und ... der Kartenleser wurde erkannt und konnte auch angesprochen werden. Nur wurde leider immer der CF-SLot des Lesers anstelle des SD-slots angesprochen.
Aus der Klemme wurde mir wieder mal in Nashua geholfen - An dieser Stelle nochmals ein grosses DANKE an Forrest Kenney. Unter VMS 7.3 erlaubten kleine Aenderungen im DNDRIVER und ein kleines C-Programm die dedizierte Ansprache saemtlicher Slots des Lesers. Der DNDRIVER unter VMS 8.3 beherrscht dieses mit dem C-Programm von damals out-of-the-box. Der Zugriff auf die File-Systeme der Karten erfolgt ueber eine Software von der OpenVMS Freeware CD, die Zugriffe auf FAT und NTFS Filesysteme erlaubt. Ueber denselben Weg spricht die Alpha auch mit USB Memory Sticks.
35in1 HAMA USB card reader

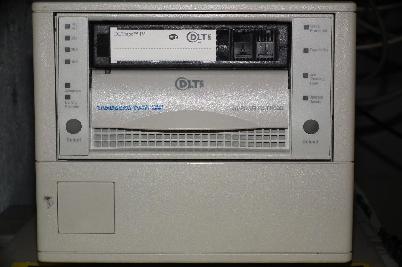

Das Tandberg Data DLT8000
Bandlaufwerk dient der Datensicherung saemtlicher Platten im Cluster.Als DLT IV Geraet verfuegt es ueber eine Kapazitaet von 35GB, was fuer die Sicherung des Datenbestands ausreichend ist.
Die Sicherungen sind als Image Backup ausgelegt und werden automatisch einmal woechentlich gestartet. Um bei einem Jahr Aufbewahrungszeit nicht 52 Baender vorhalten zu muessen, werden nur die Baender des letzten Freitags eines Monats fuer ein Jahr aufbewahrt. Die restlichen 4 Baender werden monatlich ueberschrieben.

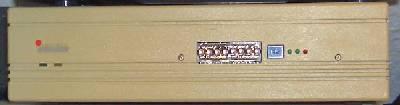

Die DCF77 Funkuhr
ist ein Geraet der Firma Meinberg, Typ UA509. Sie verfuegt ueber zwei serielle Schnittstellen und ist mit ihrer 64pol. VG-Leiste eigentlich fuer den Einbau in ein Rack nach DIN 41612 vorgesehen. Das Bild zeigt den Einbau in ein entsprechend modifiziertes 3.5"-Pestflatten-Gehaeuse.Das Auslesen der Zeit erfolgt ueber eine der seriellen Schnittstellen der Alpha im zyklischen Batchbetrieb vier mal taeglich.
