Kellertreppen-EDV - Die Komponenten
Green IT - oder "Die Strippe unterm Rasen"
Ein RS485 Feldbus
ausgelegt als terminierte Ringleitung wurde im Garten unter der Trasse der Modellbahn verlegt, um die Controllerboards zur Steurung der Bahn nahe bei den jeweilig anzuschliessenden Komponenten installieren zu koennen.Die Laenge der RS485-Leitung (abgeschirmtes Telefonkabel) im Garten betraegt ca. 150m und ist vieradrig ausgefuehrt, wobei zwei der Adern als Reserve dienen - "for future use". Ausgangs- und Endpunkt der Leitung liegen in der Garage.

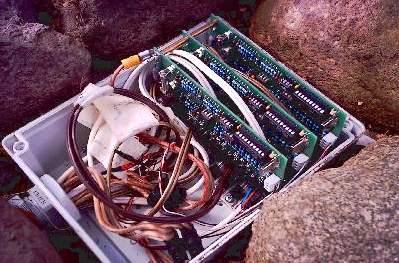

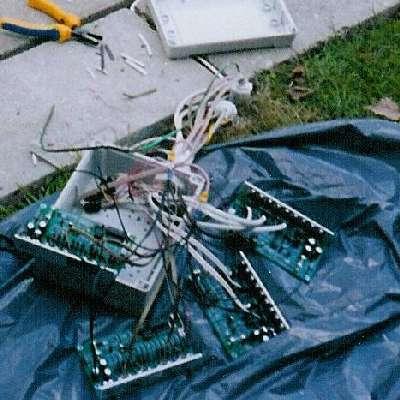

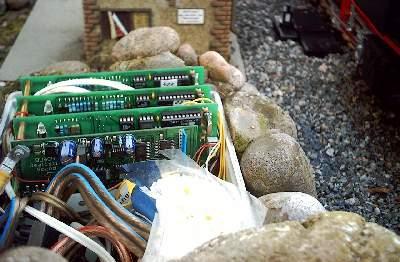

Das Bild rechts enstand beim Aufbau der Bahn, die beiden Bilder unten zeigen zwei der im Garten installierten "Schaltkaesten" im geoeffneten Zustand. Aktuell befinden sich 35 Controller in 11 der gezeigten Kisten im Garten.
Details zur Steuerung und deren Installation finden sich unter LGB - eine Steuerung".
Green IP - Outdoor Internet

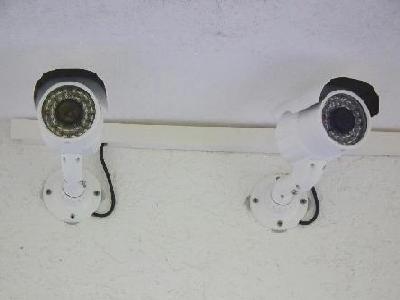

Um den Betrieb der Anlage aus der Ferne zu ermoeglichen, wurden zwei Kameras und ein digitaler Rekorder mit Netzwerkschnittstelle installiert. Ein Zugriff auf die Bilder der Kameras erfolgt per Browser und QuickTime plugin.

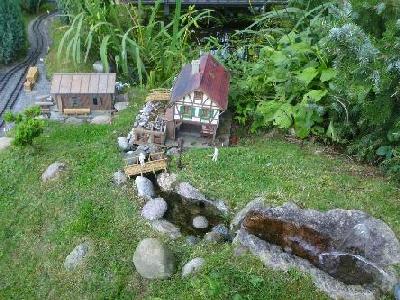

Die Stromzufuhr der Schmutzwasserpumpe im Teich zum Betrieb des Bachlaufes wird durch eine Steckdosenleiste mit Netzwerkanschluss gesteuert. Der Webserver der Steckdosenleiste kann u.a. recht simpel mit CGI Kommandos befuettert werden, womit eine Einbindung in beliebige Applikationen moeglich ist.
