"AUS !"
toente es gelegentlich lautstark aus einer entfernten Ecke des Gartens, wenn es etwas an der Elektrik der Anlage zu richten gab. Der Schrei wurde dann vom Hilfspersonal nach dem Ausschalten der Stromversorgung in der Garage mit "Ist aus!" quittiert und es konnte vor Ort weiter gearbeitet werden. Oftmals stand aber kein Hilfspersonal zur Verfuegung und jedes Aus- und Einschalten bedingte einen Fussmarsch von gesamt 200m (100m hin und zurueck zum Ausschalten, Arbeit vor Ort, wieder 100m zum Einschalten). Musste man den Vorgang wegen unklarer Lage mehrmals wiederholen, hatte man schnell 1km nur zur Betaetigung eines Schalters hinter sich... Das war (obwohl es nur 1-2 Mal im Jahr vorkam) vorsichtig formuliert LAESTIG.
Da die Stromversorgung der Anlage mittels eines Stromstossschalters ein- bzw. ausgeschaltet wird, sind herkoemmliche Funksysteme (z.B. fuer Steckdosen) nicht einsetzbar. Professionelle Systeme, die auch Stromstossschalters per Funk bedienen koennen, gibt es ab EUR 200,- - ein wenig zu teuer fuer diese Anwendung...
Als ich letztlich im Baumarkt an den Elektroartikeln vorbei defilierte, fiel mir ein "Funkergaenzungsset" zu einer Klingelanlage ins Auge. Natuerlich war der Anleitung auf der Verpackung nicht zu entnehmen, wie das Ding funktionieren sollte, aber was sollte es anderes benoetigen, als eine Spannungsversorgung und was sollte es anderes abgeben, als ein Signal an eine existierende Anlage ? Daraus musste sich etwas fuer meine Zwecke machen lassen... Also nicht lange gezaudert und das Set fuer EUR 12,- in den Einkaufswagen gepackt (bei Verwendung des Links muss die Zielseite ggf. erneut geladen werden).

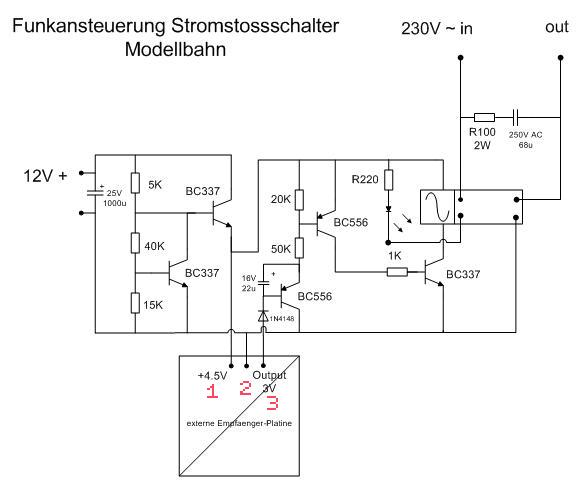

Unter Verwendung eines Steckernetzteils aus der Restekiste und ein paar Standardbauteilen aus dem Vorratsregal ergab sich die rechts abgebildete Schaltung, mittels welcher der E-Staffellauf im Garten nun der Vergangenheit angehoert.
Der linke Teil der Schaltung dient der Adaption der Spannung des
Steckernetzteils (12V) and die vom Funkmodul benoetigte Spannung.
Der rechte Teil invertiert das Ausgangssignal des Funkmoduls, um damit
ein Relais zur Bedienung eines Stromstossschalters ansteuern zu koennen.
Die entsprechend auf einer Lochrasterplatte ausgekippten Teile ergeben folgendes Bild:

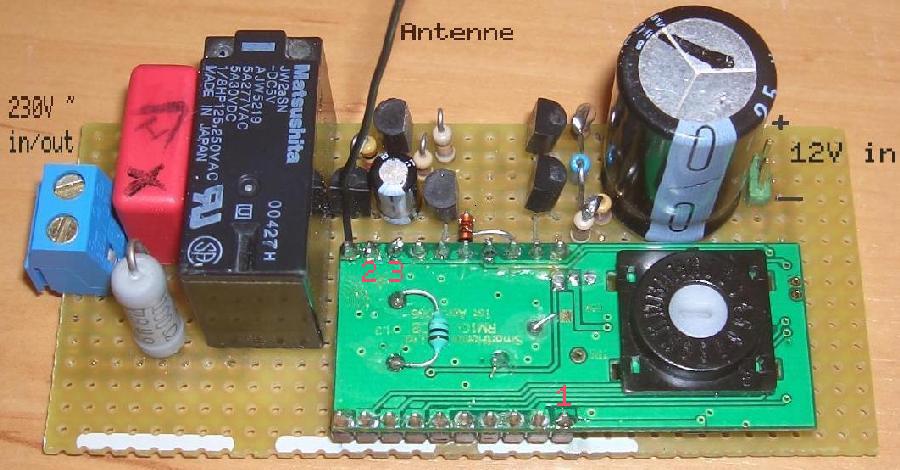

Adapterplatine mit Funkklingel-Empfaengermodul
Einsatzbereiter Funkschalter in einer IP65-Verteilerkiste montiert in der Garage:
Betrieb natuerlich nur mit Deckel !
Nachahmung auf eigene Gefahr und nur bei Kenntnis der VDE-Vorschriften ...
