LGB - eine Steuerung - Stromversorgung

Ein Atomkraftwerk


ist fuer den Betrieb der Bahn sicherlich nicht notwendig.

Die Dimensionierung der erforderlichen 24V-DC- Spannungsquelle haengt von der Menge der angeschlossenen Verbraucher und deren Leistung ab. Um Problemen durch eine evtl. Unterdimensionierung (z.B. bei spaeteren Erweiterungen) vorzubeugen, sollte von vornherein ein "ausgewachsenes" Schaltnetzteil verwendet werden.





Hinsichtlich des Strombedarfs der Anlage sollte man sich keinen Illusionen hingeben. Eine umfangreiche Beleuchtung, die Module der Steuerung, EPL-Antriebe - schnell kommt ein recht grosser Leistungsbedarf zusammen.

"Katzhagen" wurde zunaechst von einem 30A-Schaltnetzteil versorgt, welches unter extremen Bedingungen an seine Grenzen stiess - naemlich wenn die gesamte Beleuchtung eingeschaltet war und mehr als 15 EPL- Antriebe gleichzeitig schalten wollten (Fahrstrasse mit Signalen).

"Historische" Hardware

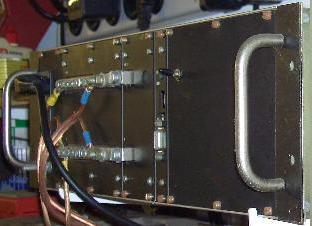

19" Einschub

Typenschild

In seinem vorherigen Leben lieferte dieses Schaltnetzteil Strom fuer eine Fernmeldeeinrichtung der ehemaligen DDR - es hatte also schon ein paar Tage auf dem Buckel, als es hier zum Einsatz kam.

Ein erster Ausfall konnte ueberbrueckt werden, aber nach fast fuenf Jahren musste ein neues Geraet her - mit etwas mehr Leistung (40A) aber mit deutlich geringeren Abmessungen: Ein SITOP 40 von Siemens

Umbaumassnahme...

...denn das neue Kraftwerk benoetigt Drehstrom

Die Versorgung der Verbraucher

erfolgt ueber ein zweiadriges Kabel (z.B. LifYz) mit einem Querschnitt von 4mm². Als Ringleitung unter der Bahntrasse verlegt, entspringt die Leitung dem Boden an den Installationsorten der Verteilerkaesten und wird in diese hineingefuehrt. Die dortigen Module werden mittels einer T-Verzweigung angeschlossen und das Kabel wird zum naechsten Verteilerkasten gefuehrt.
Die Endverbraucher in Form von Beleuchtungen, Weichen, etc. werden ueber zweiadrige Kabel (z.B. LiYz) mit einem Querschnitt von 0.75mm² versorgt, die auf die Schraubklemmen der Ausgaenge der Module aufgelegt werden. Enden flexibeler Kabel werden mit Aderendhuelsen versehen.

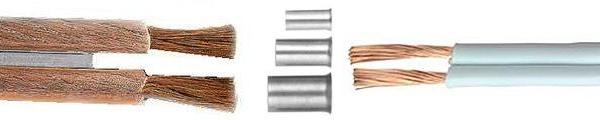

4mm² Ringleitung, Aderendhuelsen, 0.75mm² Anschlussleitung


Nach Durchschleifung saemtlicher Verteilerkaesten wird das Kabel am Ausgangspunkt wieder mit aufgelegt. Diese Verlegung minimiert einen Spannungsabfall am von der Spannungsquelle am weitesten entfernt liegenden Punkt.

weiter zum Netzwerk...
