... z.B. fuer die Fahrzeugbeleuchtung

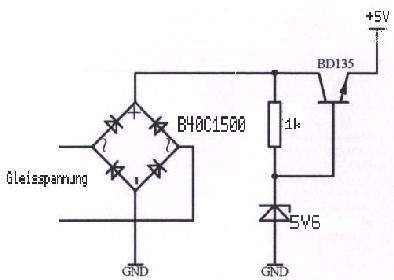

die dafuer sorgt, dass es schon bei geringer analoger Spannung auf dem Gleis hell wird. Die Auslegung der Schaltung bezieht sich auf die bekannten 5V Steck-Gluehlampen, wobei der Widerstandswert nicht sklavisch eingehalten werden muss und auch der Transistor durch etwas Vergleichbares ersetzbar ist. Ebenso kann der Brueckengleichrichter durch einen Typ ersetzt werden, der mindestens 30V vertraegt.Lediglich die mit 5V6 spezifizierte Zenerdiode ist relevant, da diese die Ausgangsspannung bestimmt.
Wieviele Glumsen ?
Im gezeigten Zustand links koennen bedenkenlos zwei der o.e. Lampen angeschlossen werden. Mit einem Transistor-Kuehlkoerper kann je nach Groesse desselben von 5-6 Lampen ausgegangen werden.Mehr Leistung durch einen anderen Transistortyp ist zwar machbar, aber wenig sinnvoll. Fuer mehr Leistung waere eine Loesung mit einem Festspannungsregler geeigneter.
