Wem die Stunde schlaegt


Eine Uhr fuer den RhB Bahnhof

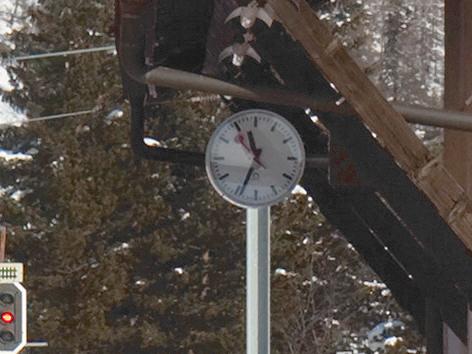

Das Design der schweizerischen Bahnhofsuhren ist ein hinlaenglich bekannter Klassiker. Die Uhren werden von der Moser-Baer AG in Sumiswald (Kanton Bern) hergestellt und wurden 1947 in Zusammenarbeit mit Hans Hilfiker, einem der Pioniere des schweizerischen Industiredesigns, entwickelt. Das Design fand 1986 seinen Weg en miniature auch an die Handgelenke der entsprechenden Liebhaber durch die von Mondaine hergestellten Armbanduhren.

Ergo wurde der Beschluss gefasst, dass solch eine Uhr auch fuer den Bahnhof Susch auf der Anlage her musste. Leider fand sich rein gar nichts passendes am Markt, weshalb ein Eigenbau erforderlich wurde - selbstverstaendlich ein voll funktionsfaehiger....

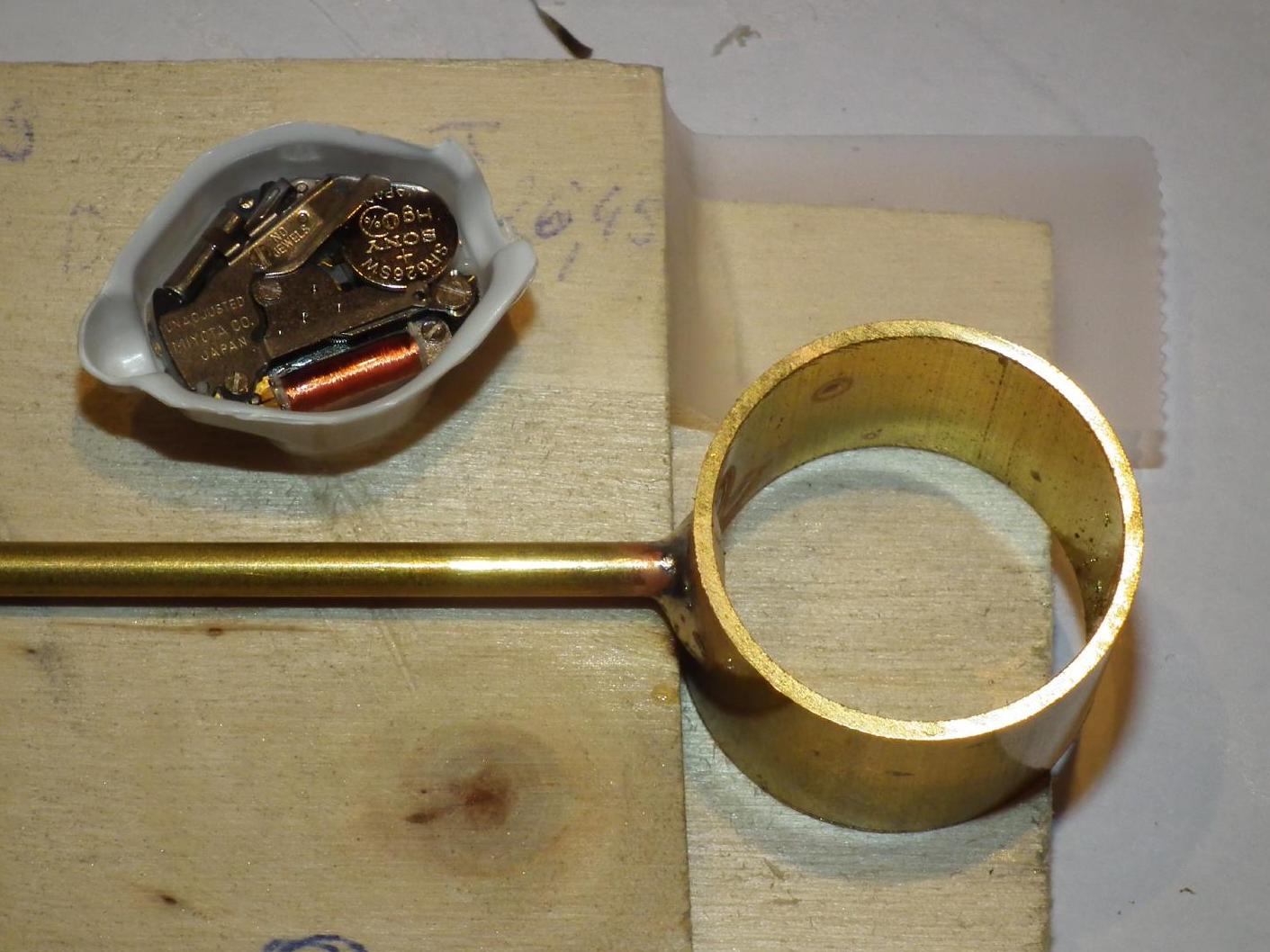

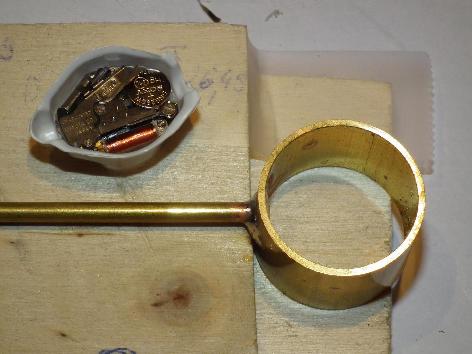

Ein 22mm Ms-Rohr als Gehaeuse und ein 3mm Ms-Rohr als Aufhaengung sowie ein Miniaturuhrwerk dienen als Basis fuer das Modell. Eine gewisse Aehnlichkeit zum Vorbild sollte sich damit erzielen lassen...

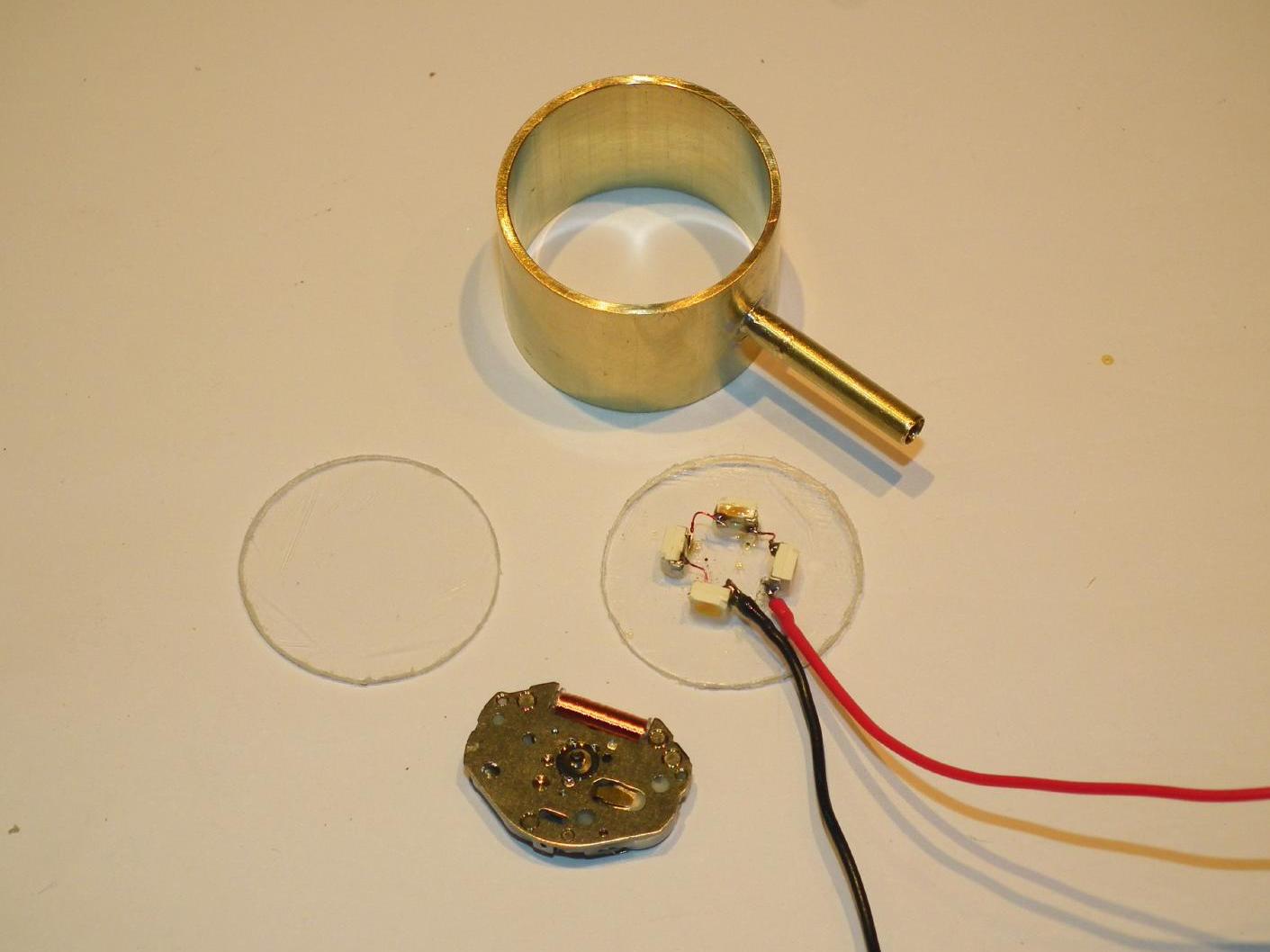

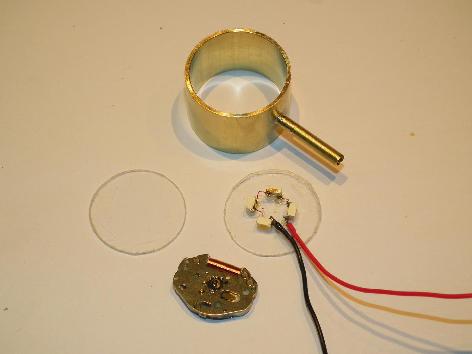

Eine Beleuchtung der Zifferblaetter wird durch den mittigen Einbau von SMD LEDs ermoeglicht, welche zwischen zwei klare PS-Scheiben eingesetzt werden. Fuer die beidseitige Anzeige der Zeit werden zwei Uhrwerke benoetigt.

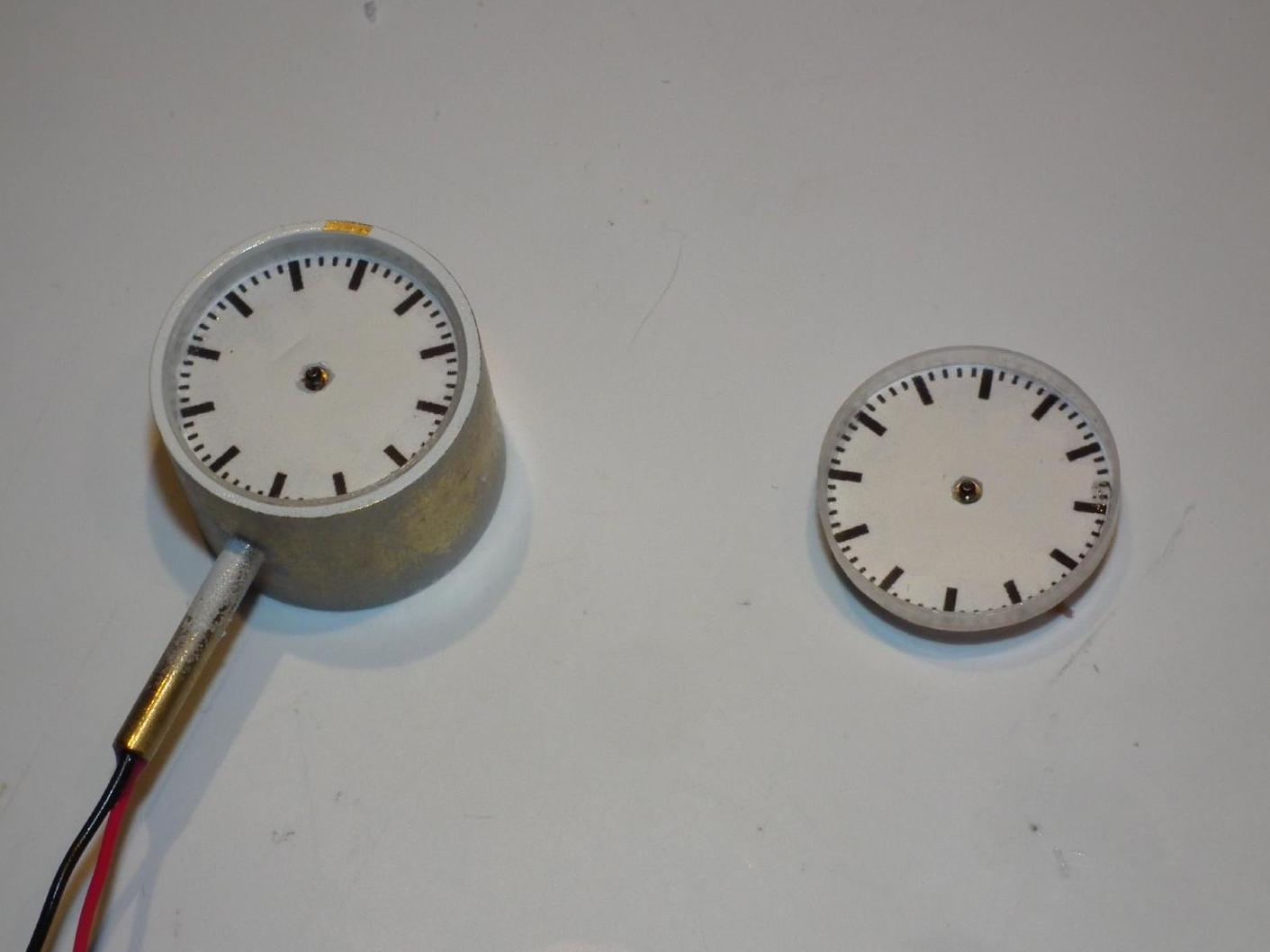

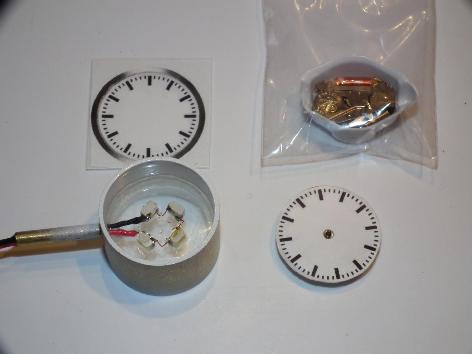

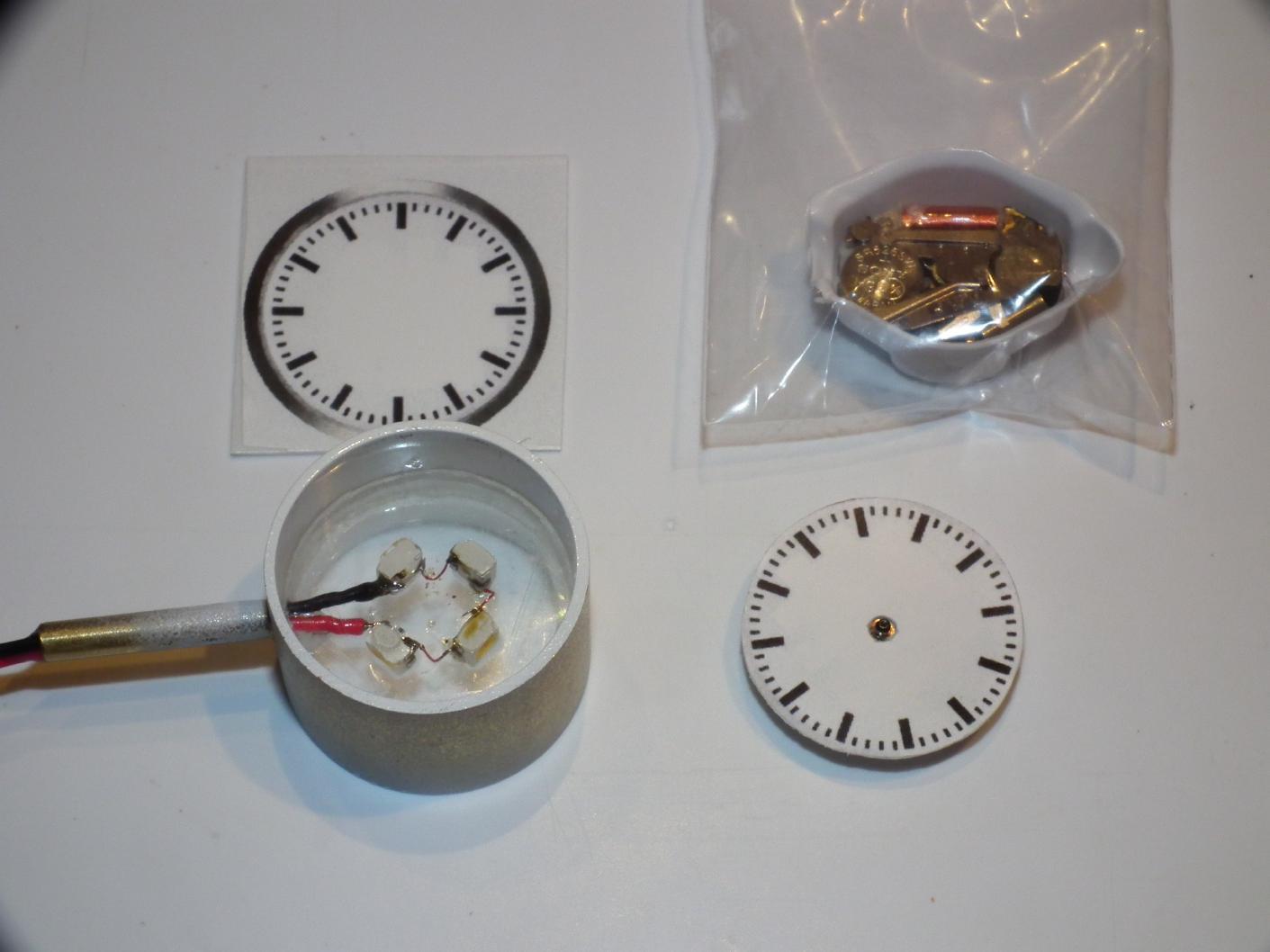

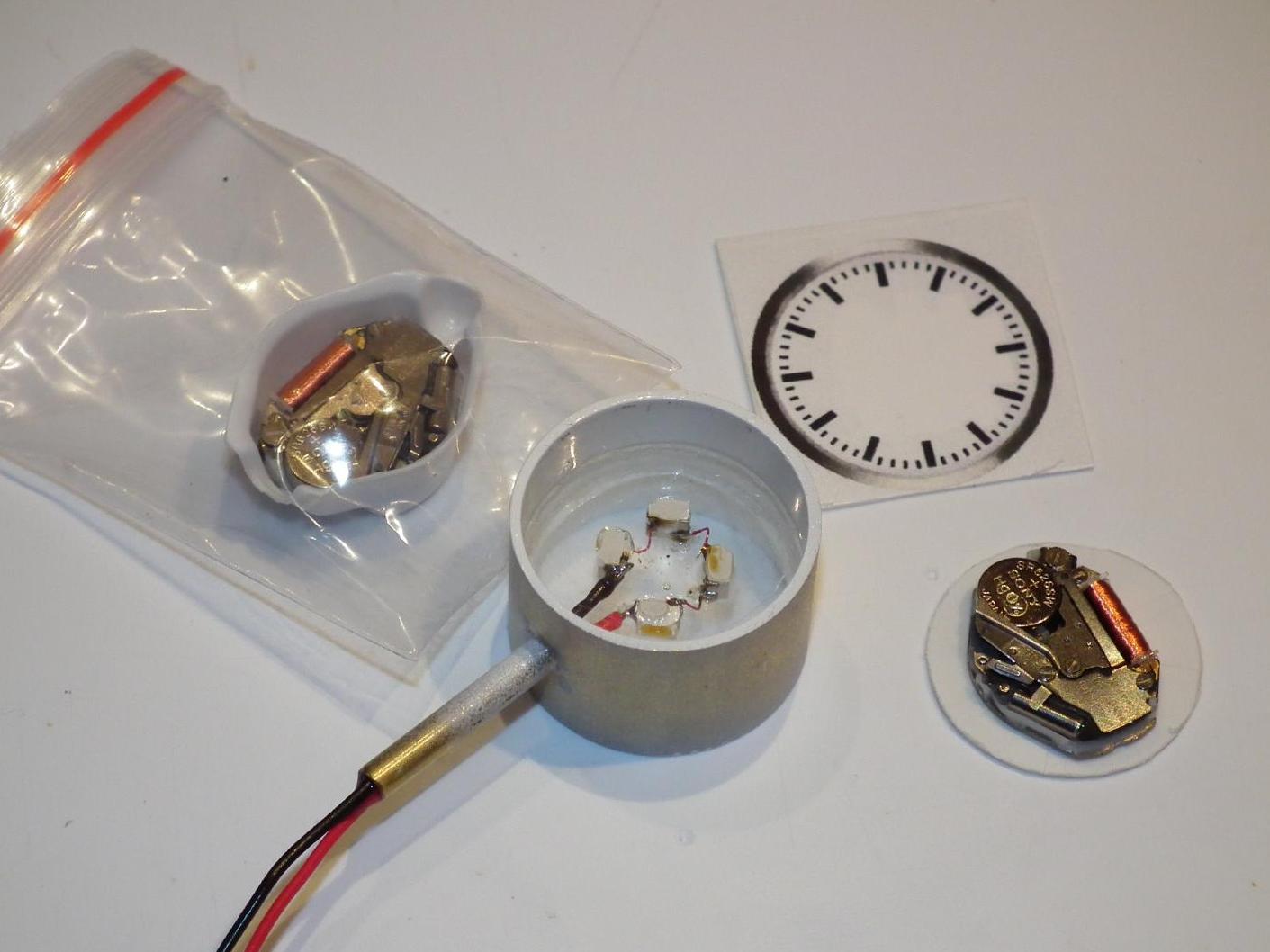

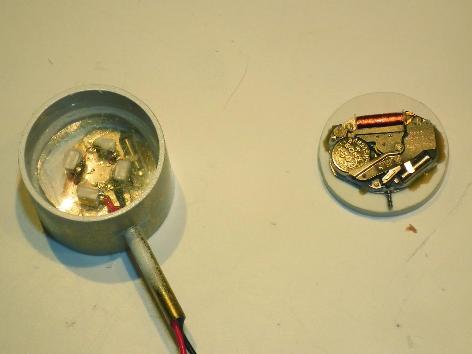

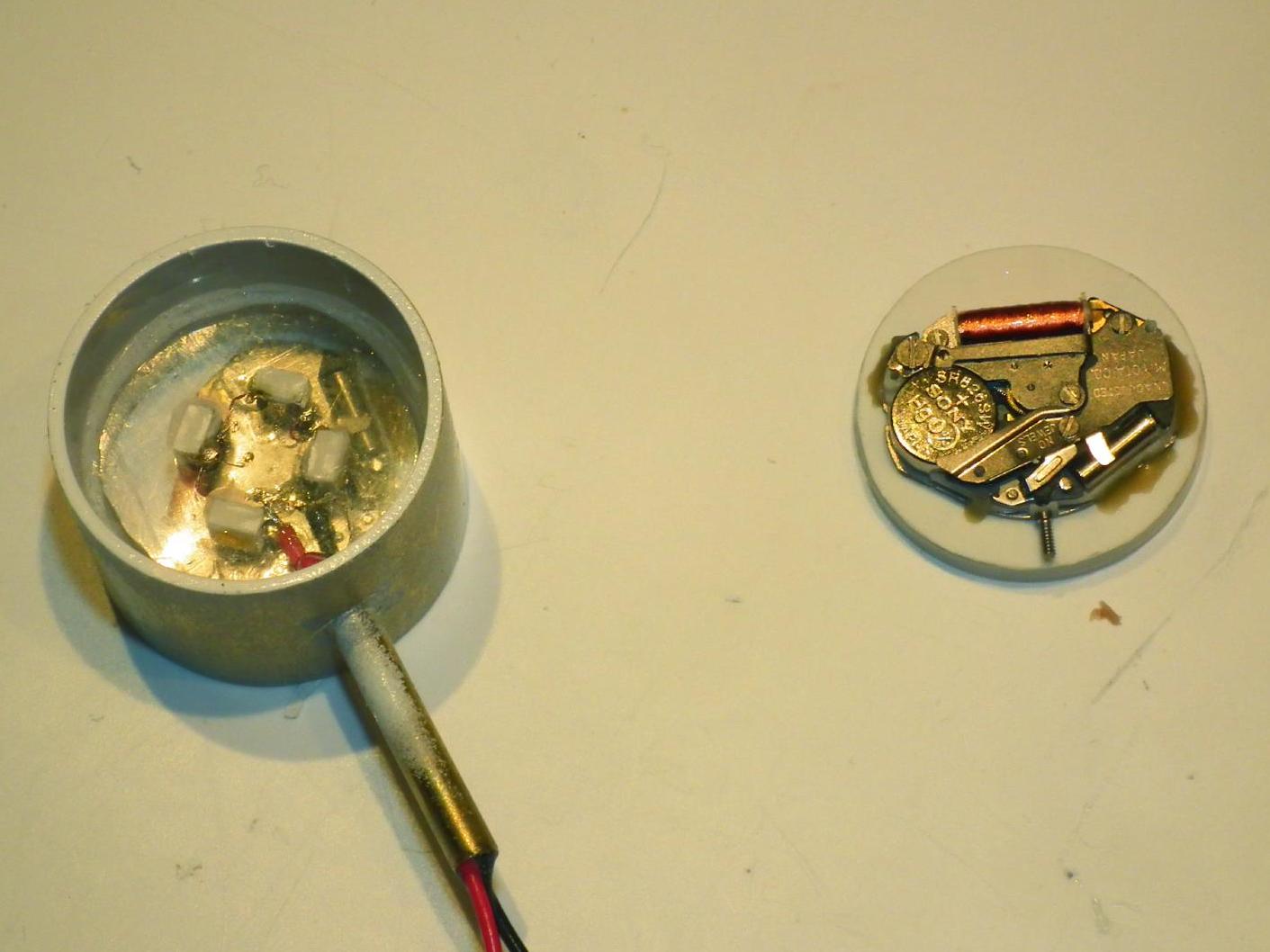

Die Zifferblaetter wurden mittels eines Laserdruckers auf weisser Selbstklebefolie gedruckt. Das rechte Bild zeigt ein bereits eingesetztes und ein in Vorbereitung befindliches Uhrwerk.

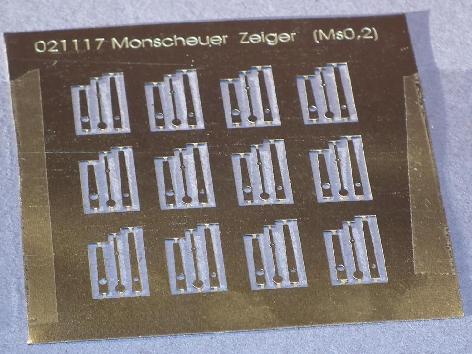

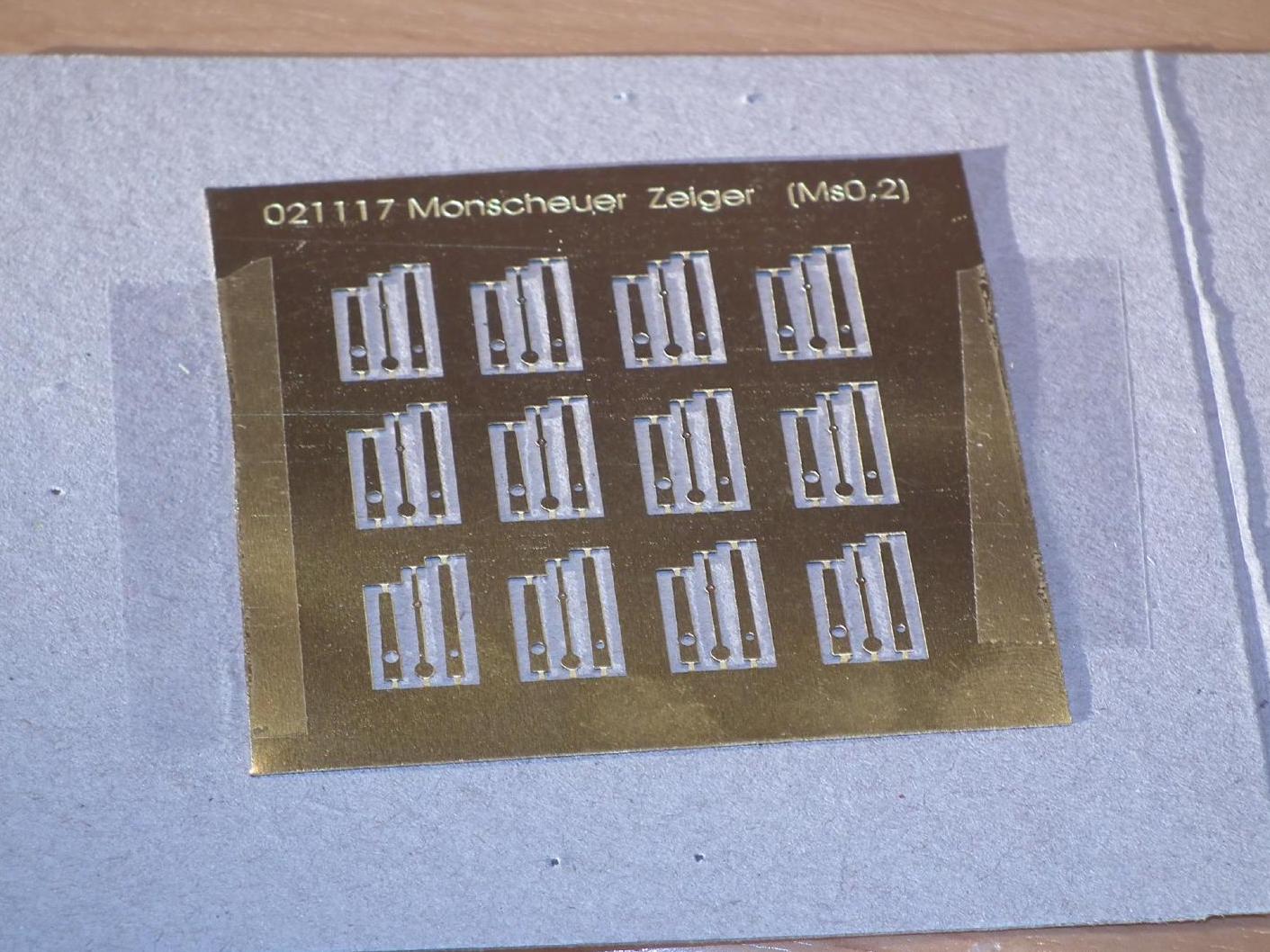

Die Zeiger sind mit Bordmitteln nicht vorbildgerecht zu erstellen. Entsprechend wurden diese als Aetzteile in Auftrag gegeben und anschliessend entsprechend der Farbgebung des Vorbilds lackiert.

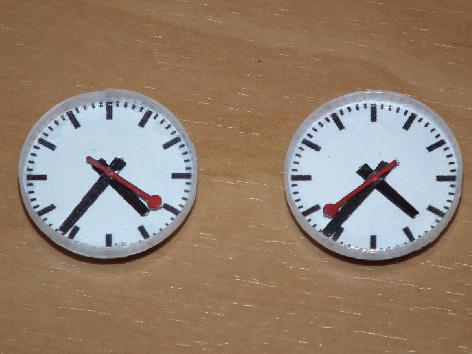

Die Montage der filigranen Teile erfordert ein wenig Geschick und Geduld. Abschliessend wird der mit einem lackierten Ms-Ring versehene Deckel aufgesetzt und die gesamte Einheit in das Gehaeuse eingesetzt.

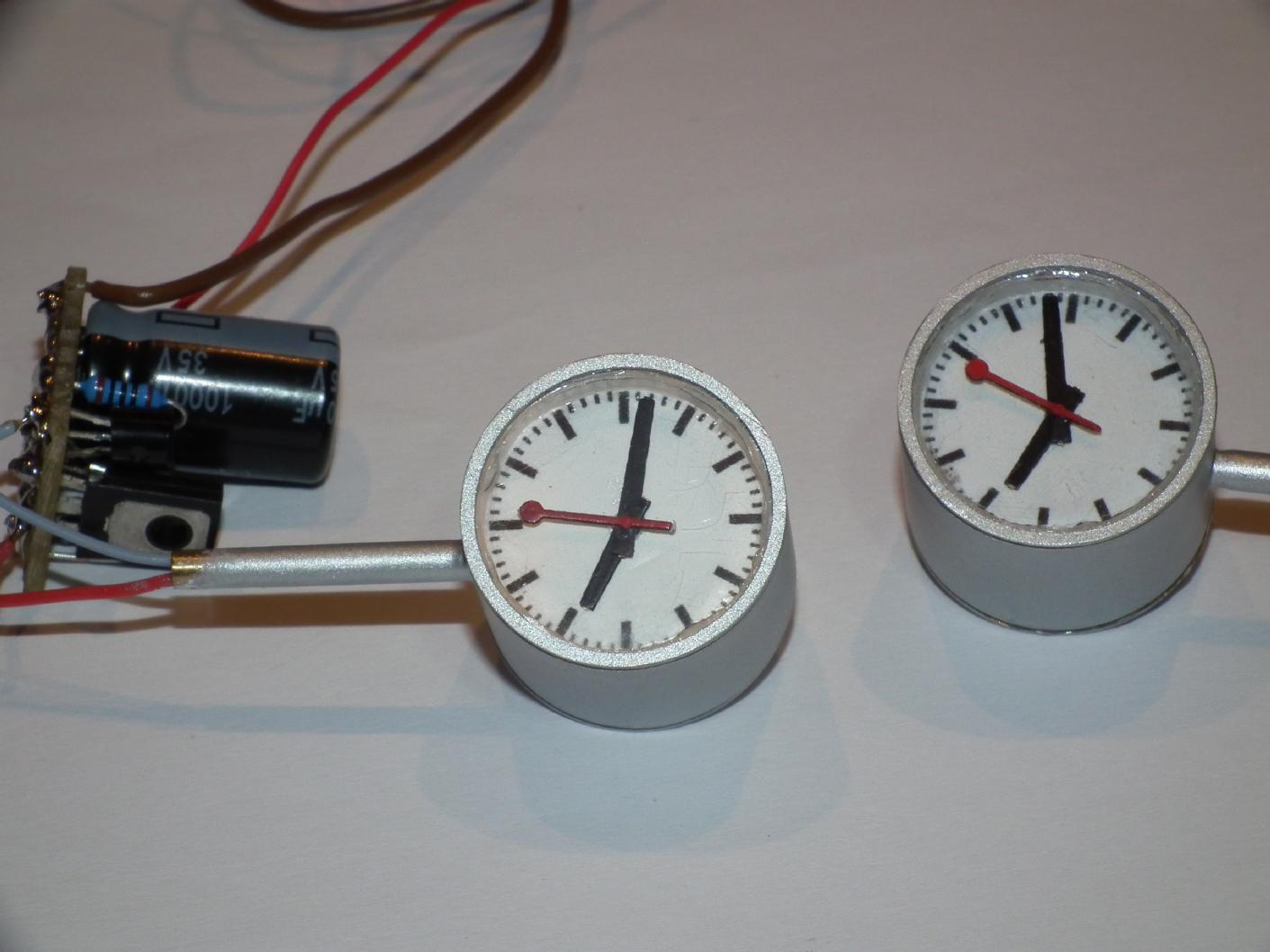

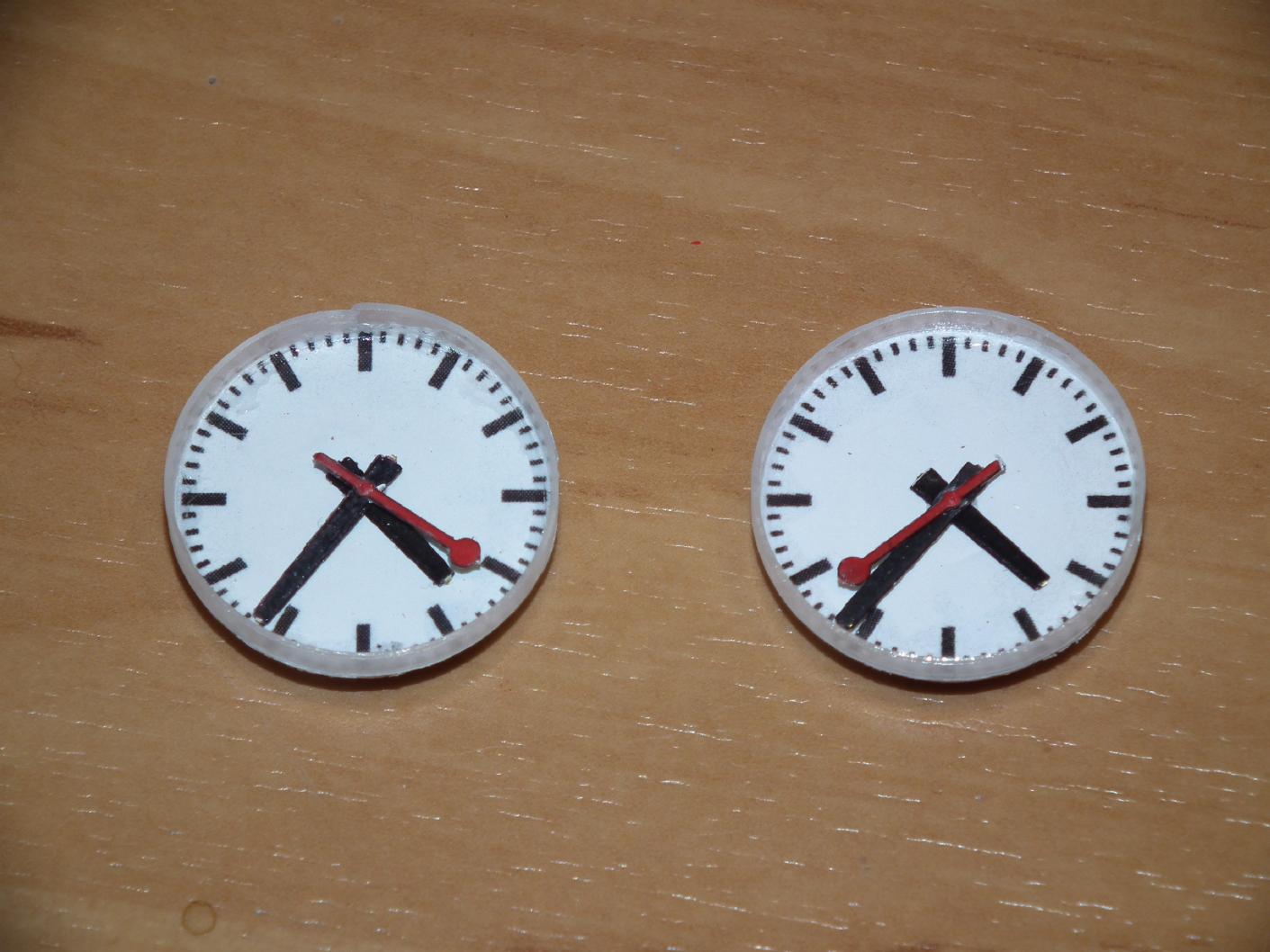

Ein effektvolles kleines Detail fuer den RhB Bahnhof.

Die scheinbar kleine Bastelei erforderte jedoch einen nicht unerheblichen Aufwand zur Realisierung der prinzipiell simplen Konstruktion. Das absolut exakte Anfertigen der Messing- und Kunststoffteile sowie der Bau SMD-LED Beleuchtung und deren Stromversorgung und nicht zuletzt die Montage der teils filigranen Teile, z.B. des Sekundenzeigers mit 0.4mm Breite waren ein Stundengrab.


Material Hersteller/Lieferant

Aetzteile Uhrzeiger Beckert Modellbau
Messing-Halbzeug Fiedler
Miyota 2035 Quartz-Uhrwerk Amazon



Downloads

Fuer weisse Klebefolie Zifferblatt
Fuer Aetzteile Zeiger
