Alle Jahre wieder...

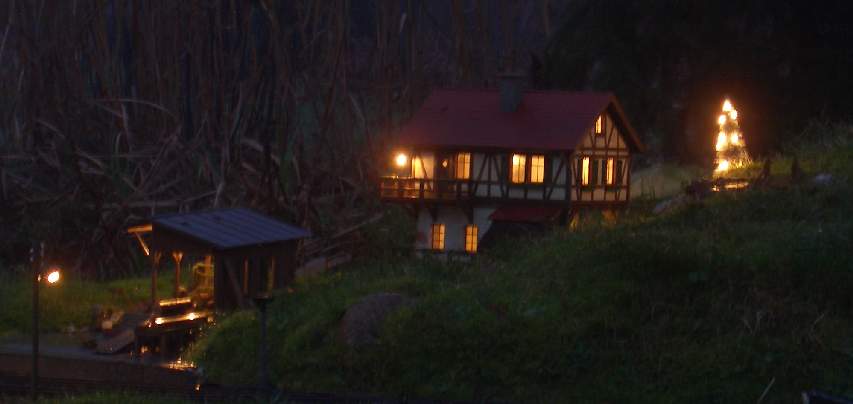

Tannenbaeume drinnen wie draussen und in klein beleuchten...

... dieselben Rituale. Irgendwann habe ich es aufgegeben, die Weihnachtsbeleuchtung im Garten zu demontieren. Sie bleibt das Jahr ueber schlicht haengen, was einem Ende November den Einsatz mit kalten und nassen Fingern auf der Leiter erspart - Stecker wieder rein und gut. Identisch auf der Gartenbahn: Der beleuchtete Baum verschwindet im Januar einfach im Haus...
Nun suche ich noch nach einer aehnlich praktischen Loesung fuer den Wohnraum.

Was ich immer schon mal machen wollte...


... ergab sich mehr oder weniger zufaellig zwischen den Jahren, als ich meinen Schreibtisch zwecks Reparatur des darauf befindlichen Monitors raeumen musste. Dabei fand sich das Bild eines Rollenpruefstandes wieder...

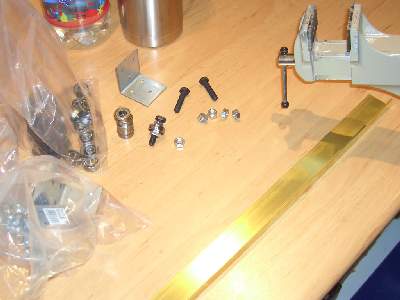

Kugellager, Winkel, Schrauben, Muttern und ein Messingprofil


Mal schauen, ob das ueberhaupt so geht...
Das war die Gelegenheit, endlich solch ein Teil zu bauen. Ich liess den Monitor stehen und eilte zum Eisenwarenhaendler. Die erworbenen Schrauben und Winkelbleche bedurften einer geringfuegigen Bearbeitung - die waren zu lang. Nach entsprechender Kuerzung passte alles recht einfach zusammen.

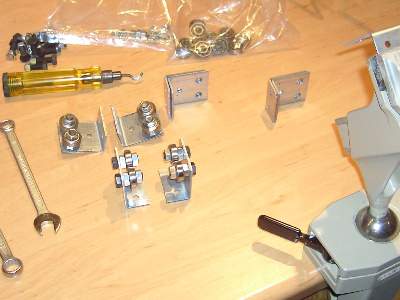

Versuchsweise montierte Prototypen

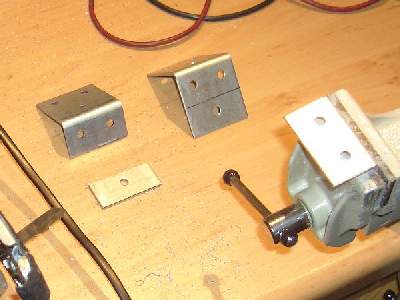

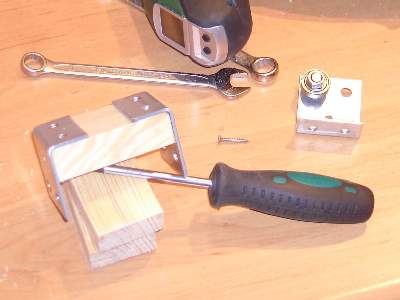

Elektrisch isolierende Traeger fuer die Rollenhalter...

Eine versuchsweise montierte Anordnung fuer eine Lokachse von vier Kugellagern auf einem Halter zeigte, dass die vorherigen Ueberlegungen zum Thema korrekt waren und ich begann, den gesamten Pruefstand zu montieren:

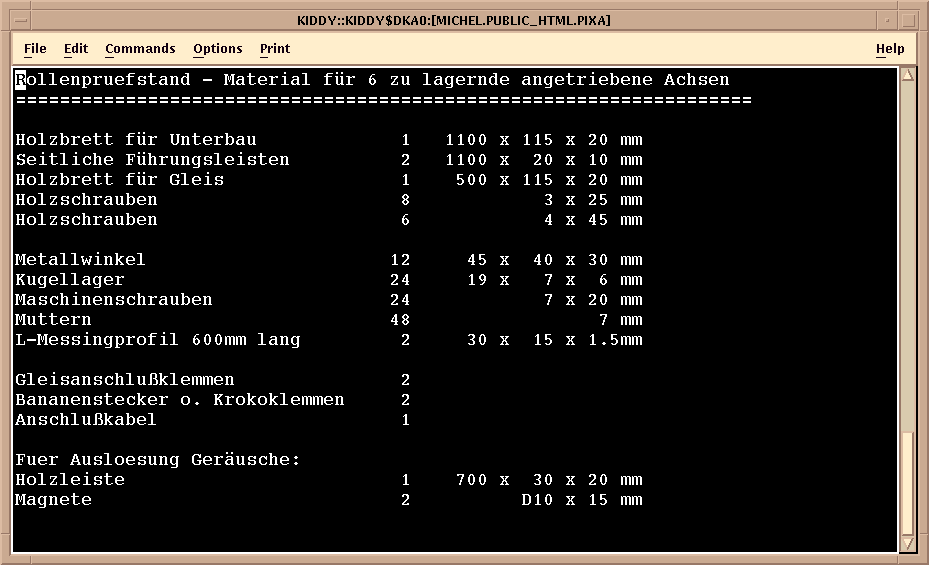

Die Bauzeit betrug nicht ganz einen Tag. Liste der Teile anzeigen.

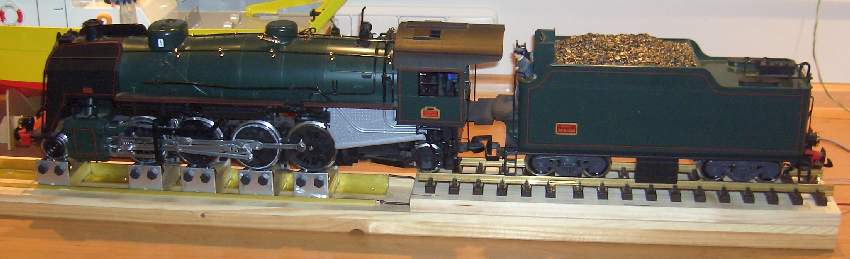

Rollenpruefstand in Aktion

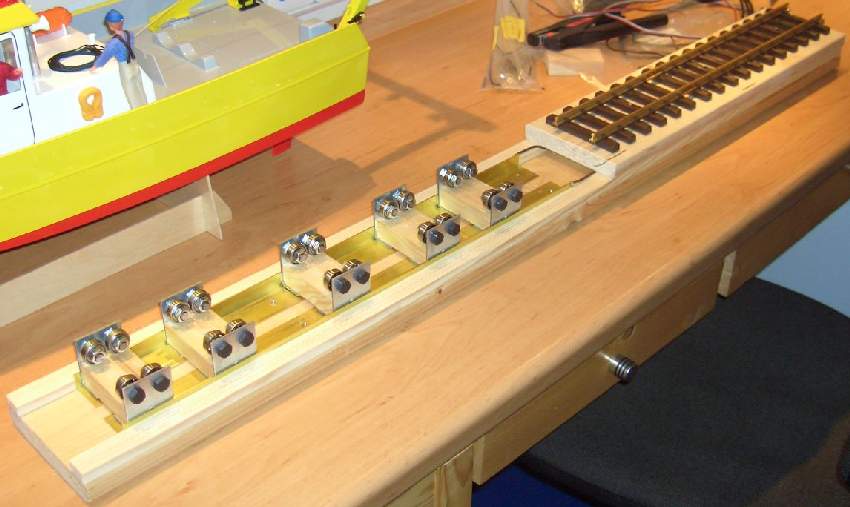

Der Bau war problemloser als zunaechst angenommen. Durch exaktes Ablaengen der hoelzernen Abstandshalter war die Spurweite von 45mm zwischen den Kugellagern gut einzuhalten. Die Fuehrung der Lagerhalter in einem beidseitig angebrachten L-Profil aus Messing erlaubt einerseits ein einfaches Verschieben der Lagerhalter in ihrer Fuehrung, andererseits kann so Strom zugefuehrt werden, ohne jeden einzelnen Halter mit einem Anschluss versehen zu muessen.




Und dann noch das unvermeidliche...



... Bild zum Jahreausklang.

Ich wuensche allen Lesern ein gutes, erfolgreiches und vor allem gesundes neues Jahr 2008.
